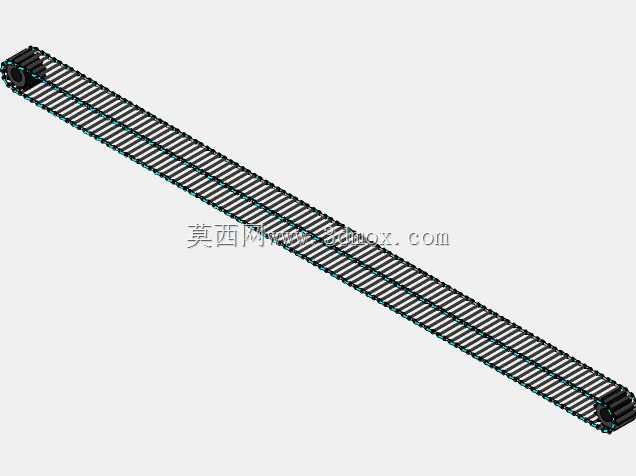

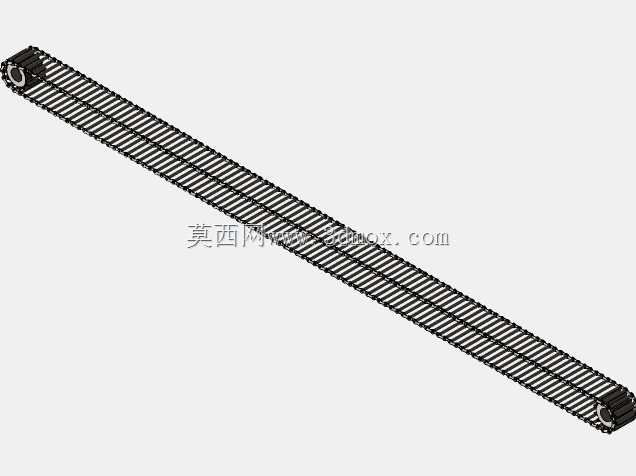

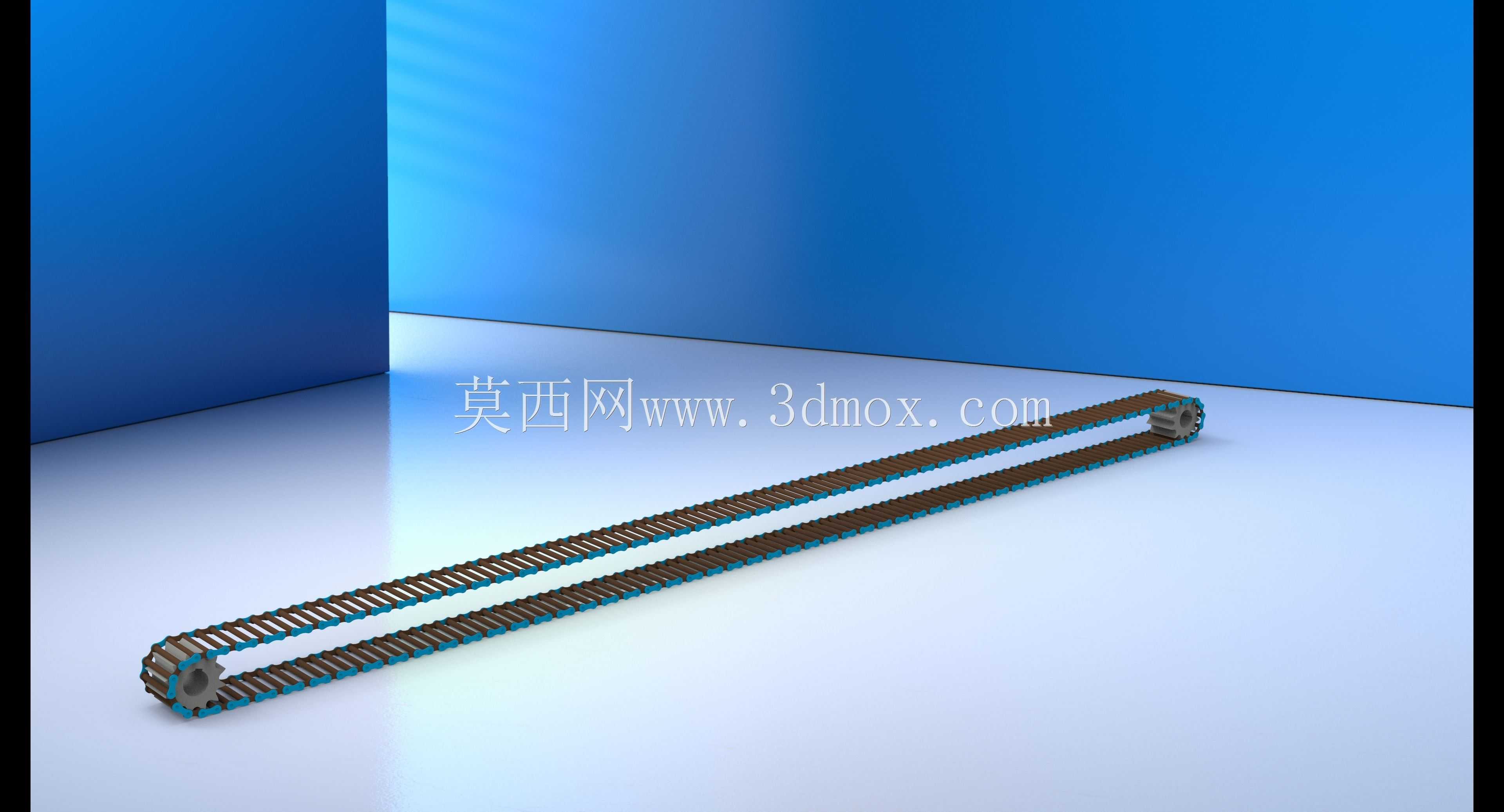

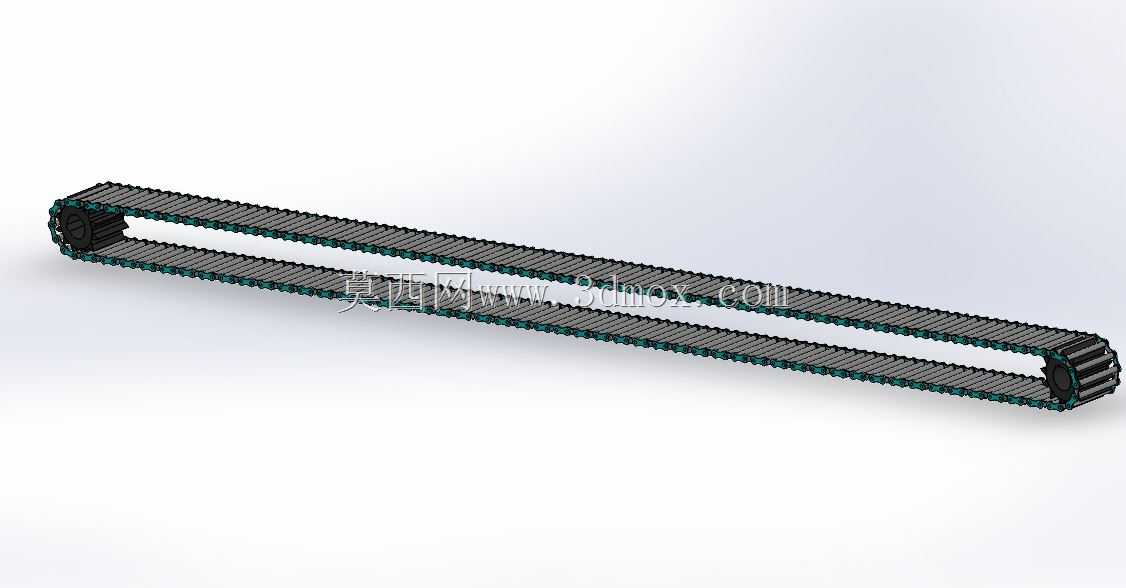

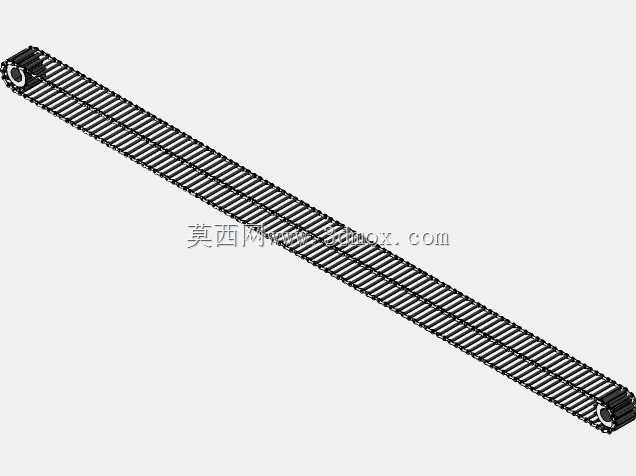

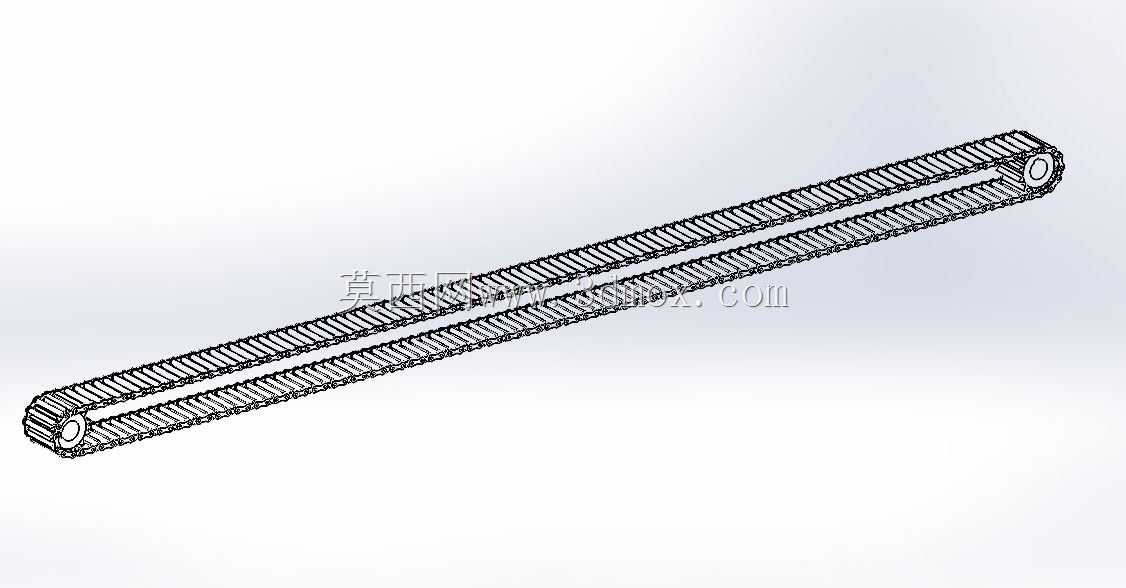

双排滚子链条与配套链轮传动组件

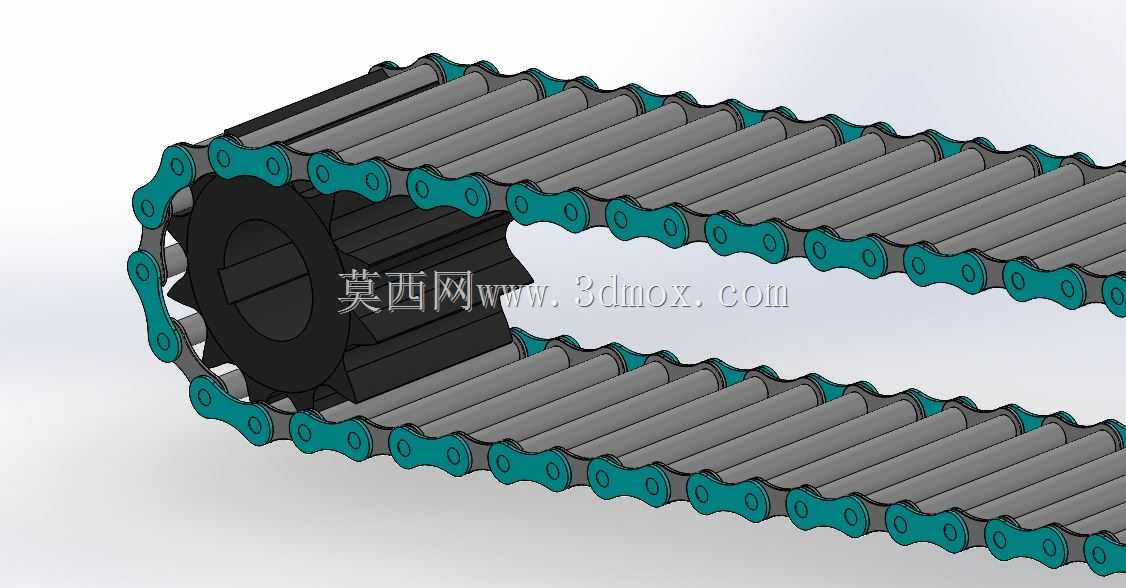

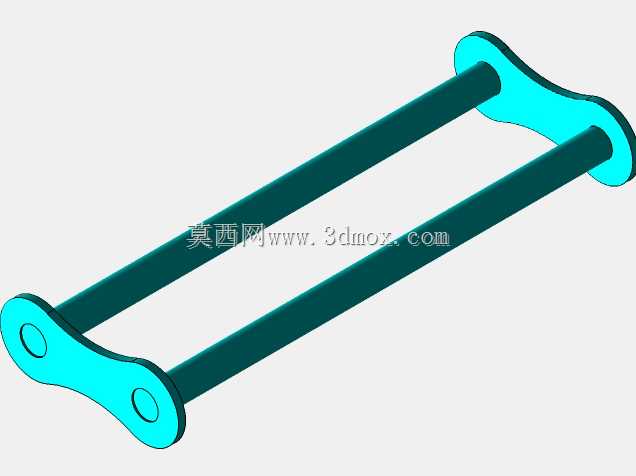

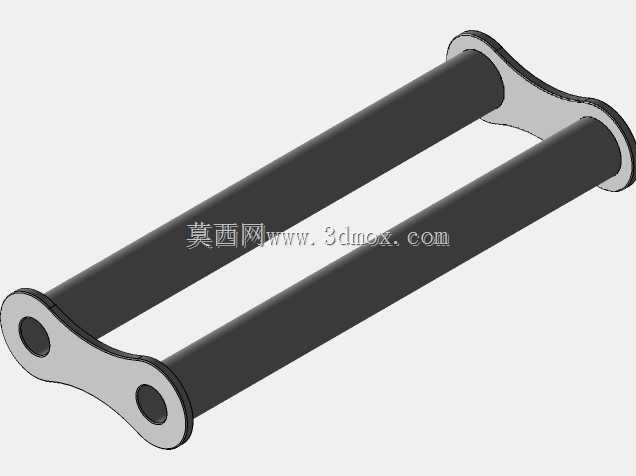

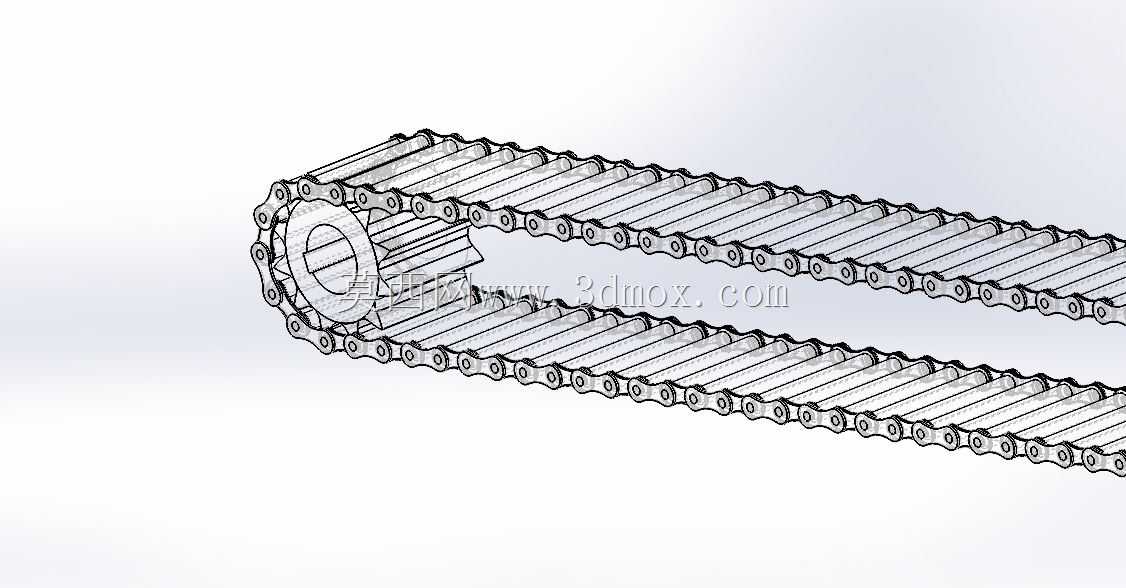

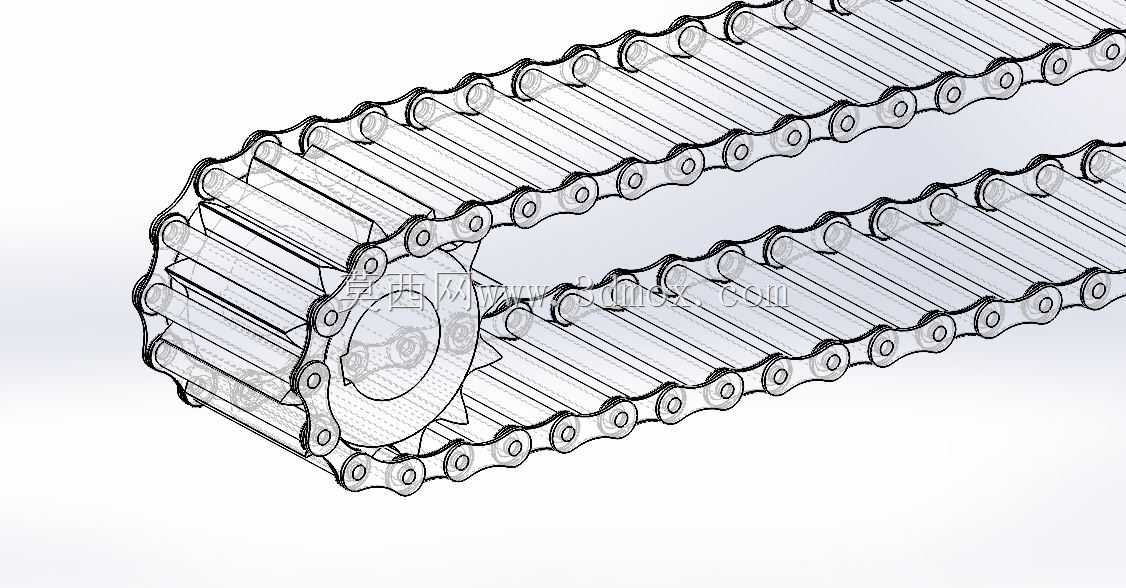

这套链传动组件在常规工业输送、动力传递场景中应用极广，小到轻型输送线的动力接驳，大到农机、轻工设备的主传动链路，都能见到同结构组件的身影。日常做结构选型时，首先要明确安装边界的约束：链轮的中心距需要预留张紧调节余量，通常预留行程为链条节距的2-4倍，避免长期运行磨损后链条松弛出现跳齿、脱链问题。从功能特性来看，滚子链传动相比带传动不存在打滑问题，传动比精度更高，相比齿轮传动对安装中心距的公差容忍度更高，不需要像齿轮副那样严格控制轴系平行度与中心距偏差，在跨距较大的动力传递场景下，整体结构成本远低于多级齿轮传动方案。设计这套组件时，首先要匹配传递功率对应的链条型号，单排链承载不足时选用双排结构，要注意排距参数与链轮齿槽的对应关系，避免出现链板与链轮齿侧干涉的问题。链轮的齿形设计采用三圆弧一直线的标准齿廓，保证啮入啮出时的顺滑性，减少链条铰链处的冲击磨损，齿面粗糙度需要控制在Ra3.2以内，降低运行时的摩擦损耗。链轮的内孔尺寸要匹配安装轴的轴径，键槽尺寸按照对应轴径的平键标准选取，同时要考虑轴向定位，通常轴端会加装挡圈或者锁紧螺母，避免链轮运行时出现轴向窜动。链条的链节由内链板、外链板、销轴、套筒、滚子组成，滚子在啮入链轮齿槽时可以自由转动，将滑动摩擦转化为滚动摩擦，大幅降低啮合过程中的磨损量。实际安装时要保证两个链轮的端面共面，偏差不能超过两链轮中心距的千分之二，否则会加剧链条侧边的磨损，甚至出现爬齿故障。张紧方式的选择上，水平布置的传动可以通过调整其中一个链轮的中心距实现张紧，垂直布置或者中心距固定的场景，可以加装张紧轮，张紧轮通常布置在链条松边的内侧或者外侧，压合量控制在链条节距的1-2倍即可。在不同的应用场景下，组件的润滑方式也有区别：低速轻载场景可以定期人工加注润滑脂，中速连续运行的场景需要采用油浴或者滴油润滑，高速重载场景则要设计强制喷油润滑回路，保证链条铰链处始终有润滑油膜，延长组件使用寿命。做三维建模时，链条的装配是重点难点，不能简单做直线阵列，需要按照链轮的分度圆齿位逐节匹配链节的铰接角度，保证每个链节的销轴都能准确落在链轮的齿槽定位点上，模拟出真实的啮合状态，避免后续做运动仿真时出现干涉报错。另外要注意链条的悬垂度，水平安装时松边的悬垂量控制在中心距的百分之一到百分之二之间，垂直安装时悬垂量要更小，避免下方链条堆积出现卡滞。这套组件的适配场景很广，不管是做小型输送设备的动力端设计，还是做现有设备的传动部件替换测绘，都可以参考这套结构的参数逻辑，先核算传递扭矩、运行转速、中心距要求，再匹配对应的链条节距、排数、链轮齿数，最后校核轴的载荷与键的挤压强度，就能完成整套传动链路的设计。链轮的齿数选择也有讲究，小链轮的齿数不能过少，否则会增大传动的不均匀性与动载荷，通常小链轮齿数选17-25齿，大链轮齿数不超过120齿，避免链条磨损后节距伸长容易出现跳齿问题。链条的节数优先选用偶数节，避免使用过渡链节，因为过渡链节的链板在受拉时会产生附加弯曲应力，降低链条的整体承载能力。
