五耳安装式圆形风机导流固定端盖结构

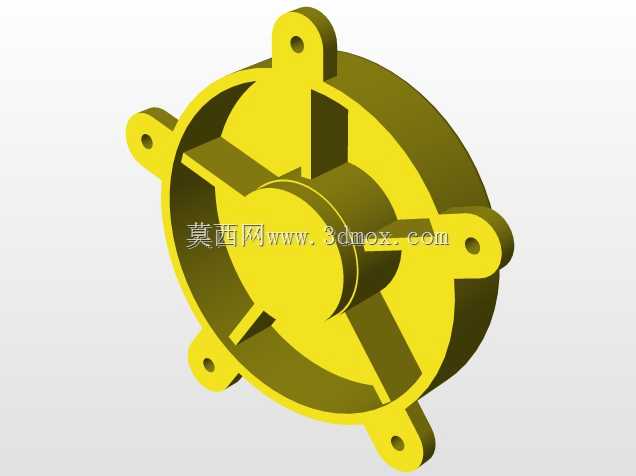

在小型轴流散热风机的整机结构设计中，端盖部件是兼顾气流导向、电机防护、整机安装固定的核心承载构件，本次呈现的这款五耳式圆形端盖，主要适配小功率直流散热风机的装配需求，常见于工控机箱散热、小型电子设备通风、3D打印机散热模组、小型机柜通风散热等场景，这类场景对风机的安装稳定性、气流导向效率、装配容错率都有明确的工程要求。从结构设计逻辑来看，该端盖采用一体化注塑成型的结构思路，主体为环形薄壁壳体，环形内壁设置了三道径向分布的导流筋条，筋条从中心轮毂安装位一直延伸到环形内壁，既可以对进入风机的气流做预整流，减少气流进入叶轮前的紊流损失，提升风机的送风效率，同时筋条本身也作为加强结构，提升薄壁端盖的整体刚性，避免运输或者装配过程中受外力出现形变，影响和风机壳体的装配同轴度。端盖周向均匀分布五个带安装孔的凸耳，相比常规四耳安装结构，五个安装点的分布可以让固定受力更均匀，在安装面存在轻微平面度误差的时候，也能保证端盖和安装基体的贴合度，不会出现局部翘曲导致的漏风或者固定松动问题，每个凸耳上的安装孔都做了沉位设计，装配时螺丝头可以完全沉入凸耳平面内，不会突出端面影响后续的整机贴合安装。中心位置的凸台是风机电机轴端的定位安装位，凸台的内径尺寸和小型直流电机的前端轴承位外径匹配，装配时可以直接套在电机前端，起到径向定位的作用，避免电机运行过程中出现径向窜动，降低运行时的振动和噪音。从安装边界尺寸来看，端盖的环形主体外径和对应规格的风机叶轮外径保持1.5mm的单边间隙，既不会和旋转的叶轮发生运动干涉，也不会因为间隙过大导致气流从侧边泄漏，五个安装凸耳的外切圆直径比主体环形外径大12mm，给安装螺丝的装配预留足够的操作空间，不需要额外使用异形安装工具，普通十字螺丝刀就可以完成装配作业。端盖的内壁深度和风机叶轮的轴向伸出长度匹配，叶轮装入后端盖的端面刚好和叶轮前端面保持2mm的安全间隙，既可以起到防护作用，避免外部异物直接接触旋转的叶轮造成损坏或者安全隐患，也不会因为距离叶轮过近影响气流的正常导出。在实际选型应用中，这类端盖通常和同规格的风机蜗壳、叶轮、直流电机组成完整的散热风机单元，因为采用一体化的结构设计，不需要额外拼接导流部件，装配工序更简单，整体的结构一致性更好，适合批量自动化装配的生产场景，五个安装点的设计也让它可以适配更多不同的安装孔位布局，在设备改型或者旧风机替换的时候，有更好的适配性，不需要对原有设备的安装面做额外的打孔修改。结构设计上所有的转角位置都做了R1.5的圆角过渡，既可以减少注塑成型时的应力集中问题，提升零件的结构强度，也可以降低气流流过转角位置时的风阻，减少风切噪音，端盖的壁厚保持均匀的2mm设计，符合注塑成型的工艺要求，不会出现壁厚不均导致的缩痕、翘曲等成型缺陷，量产时的良品率更有保障。
