工业厂房内置锅炉系统三维布局设计

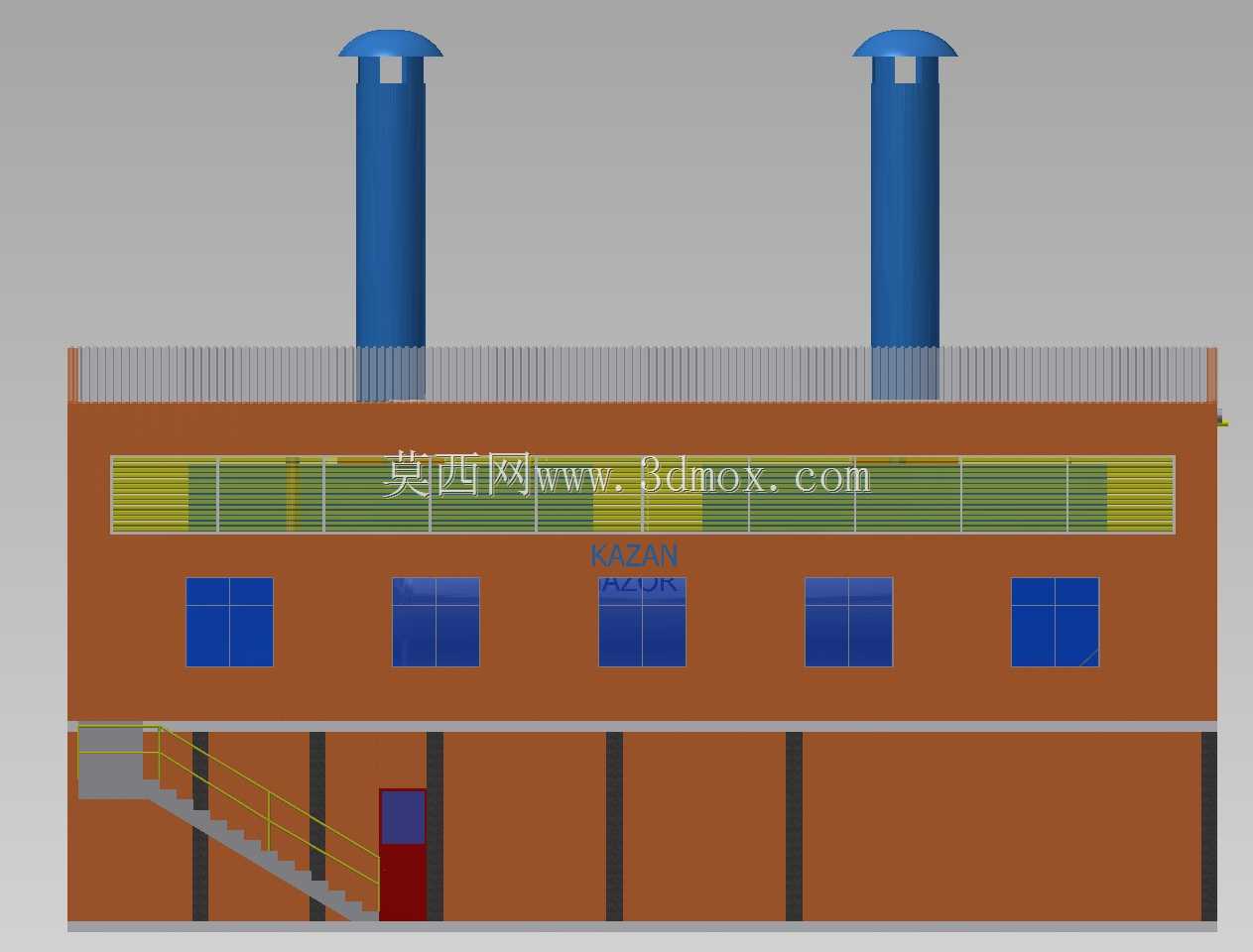

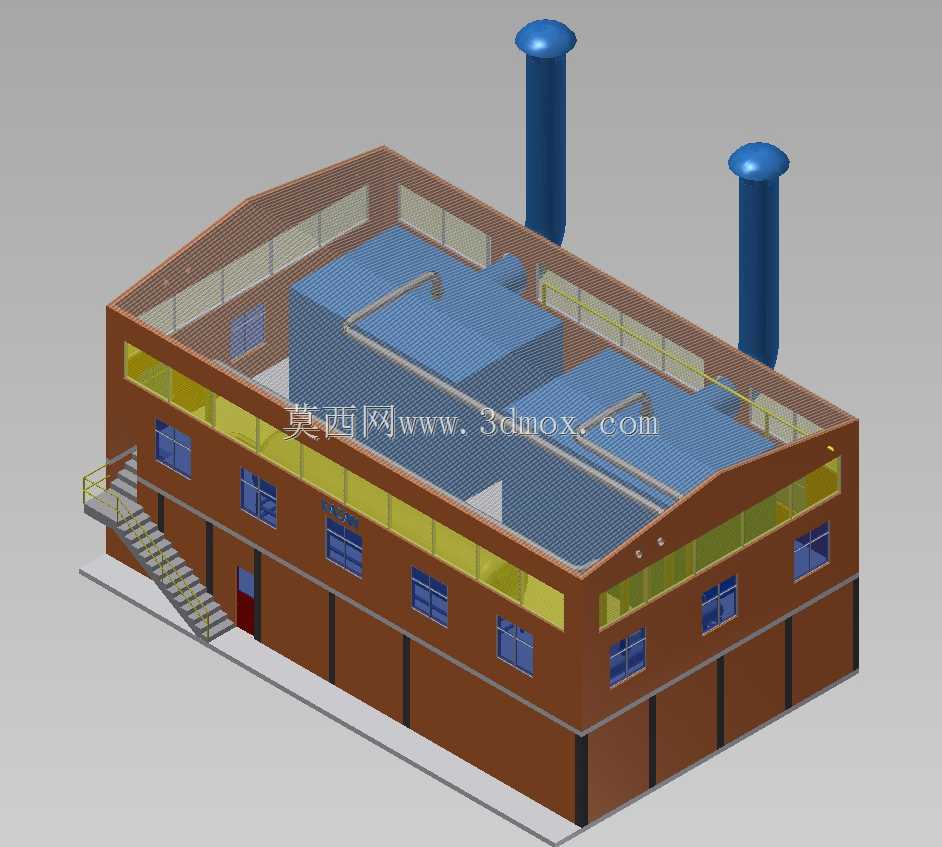

　　这套三维布局还原了工业厂区内独立锅炉房的完整结构，从工程落地角度看，这类独立设置的锅炉房常应用于化工园区、集中供热片区、大型制造厂区的热力供应场景，承担生产工艺供汽、冬季采暖供热、生活热水制备等多重功能，是厂区动力配套的核心节点。设计阶段首先要明确的是安装边界，这类两层结构的锅炉房，主体建筑横向跨度通常在18米到24米区间，纵向进深根据锅炉台数调整，单台大容量锅炉配套的厂房层高，底层需满足锅炉本体、省煤器、鼓风机等辅机的安装检修空间，净空高度不低于6米，二层操作层净空不低于3.5米，两根烟囱伸出屋面的高度需满足周边建筑防雷与环保排放的高度要求，通常高出屋面3米以上，且避开周边建筑的风压带。从设备布局逻辑来看，

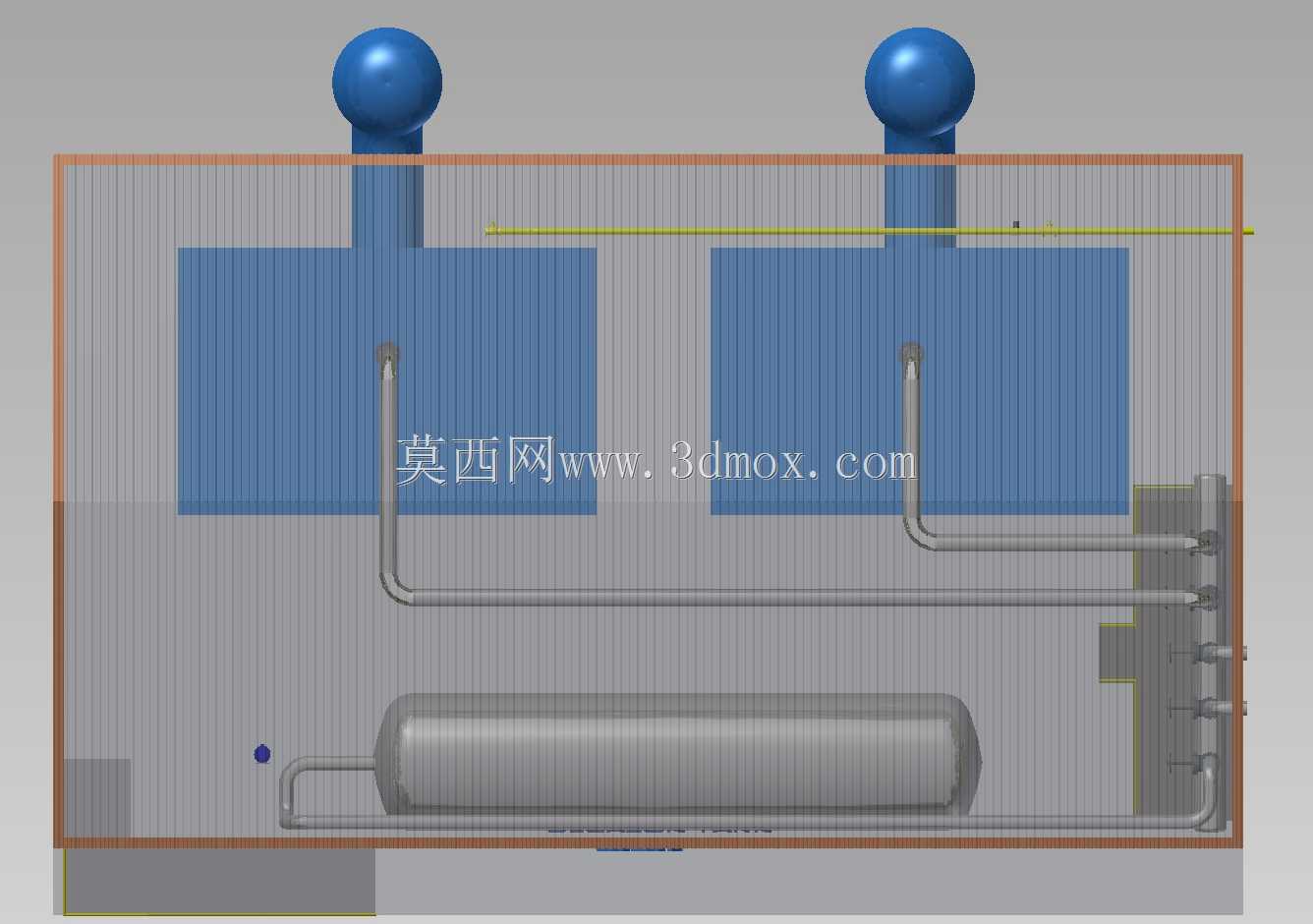

　　锅炉主体设置在厂房中部区域，周边预留不小于1.5米的检修通道，方便运维人员日常巡检、易损件更换以及停炉后的内部检修作业；厂房侧部设置的外置楼梯直接连通二层操作平台，操作平台沿锅炉上部的汽包、阀门组、管道接口区域设置护栏，护栏高度符合工业安全规范，平台铺板采用防滑格栅板，避免积液滑倒。厂房外墙的窗户分布兼顾采光与通风需求，底层设置的设备出入口宽度满足锅炉本体最大部件的进场需求，无需额外破拆墙体即可完成设备吊装进场。管道布局上，主蒸汽管道从锅炉顶部接出后沿厂房上部的管廊排布，减少管线弯折带来的阻力损失，给水管、排污管、烟道分别沿墙体或柱边排布，避免占用主检修通道。厂房下部的棕色围护结构采用实体砖墙搭配混凝土立柱，满足承重与防火要求，

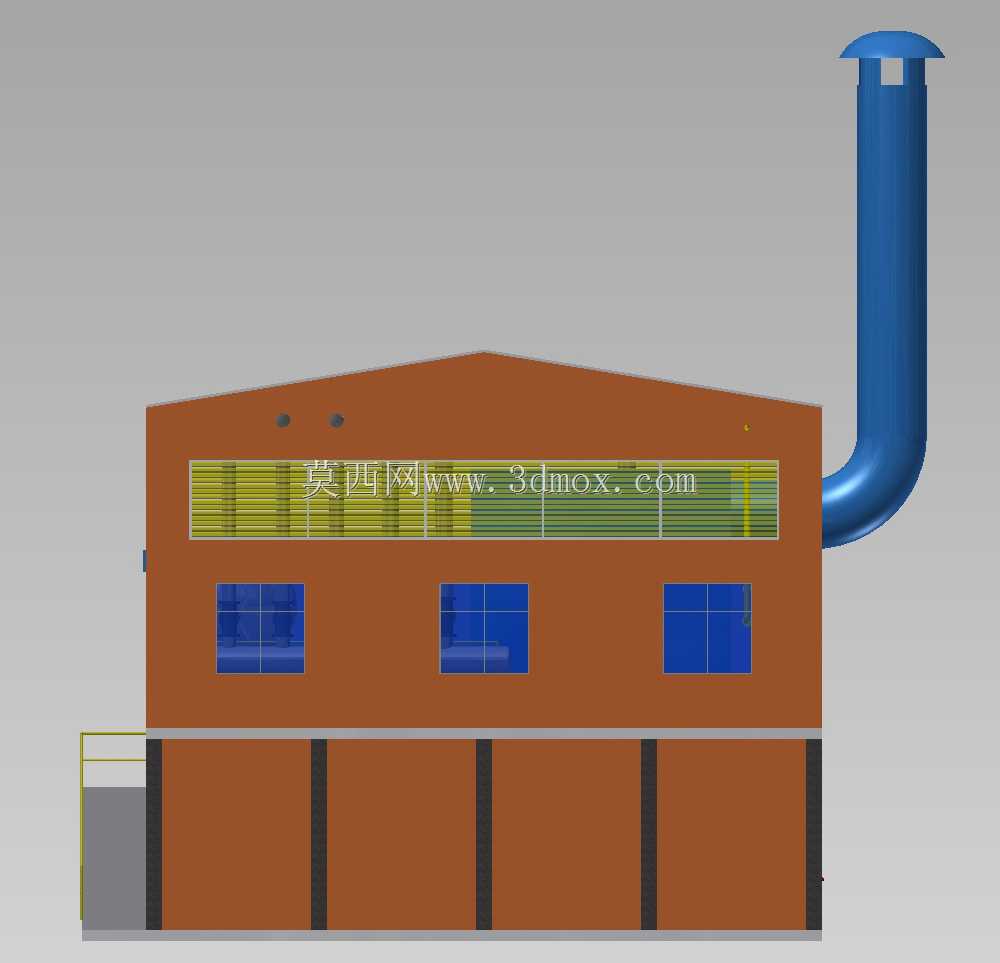

　　上部的黄色围护区域为采光带与通风百叶，兼顾二层操作区的自然采光与夏季散热需求。设计过程中还需考虑设备运行的振动传导，锅炉基础采用独立混凝土基础，与厂房主体结构做沉降缝断开，避免运行振动传递到建筑结构产生噪音或结构损伤。烟囱与锅炉本体的烟道连接处设置软连接，吸收热胀冷缩产生的位移，避免烟道拉裂。从运维角度看，布局中在厂房角落预留了鼓风机、引风机、水处理设备、配电柜的安装位置，各设备之间的管线连接距离最短，减少沿程阻力，同时给配电柜预留了独立的操作空间，与高温设备保持足够的安全距离，避免高温影响电气元件寿命。这类三维布局在项目前期可用于校验各设备的安装干涉问题，提前排查管道碰撞、检修空间不足、运输通道受阻等常见设计问题，减少现场施工阶段的变更成本，也可作为后续运维阶段的可视化资料，方便新入职运维人员快速熟悉厂区热力系统的整体布局。
