十六英寸规格罗芬激光系统光学面包板

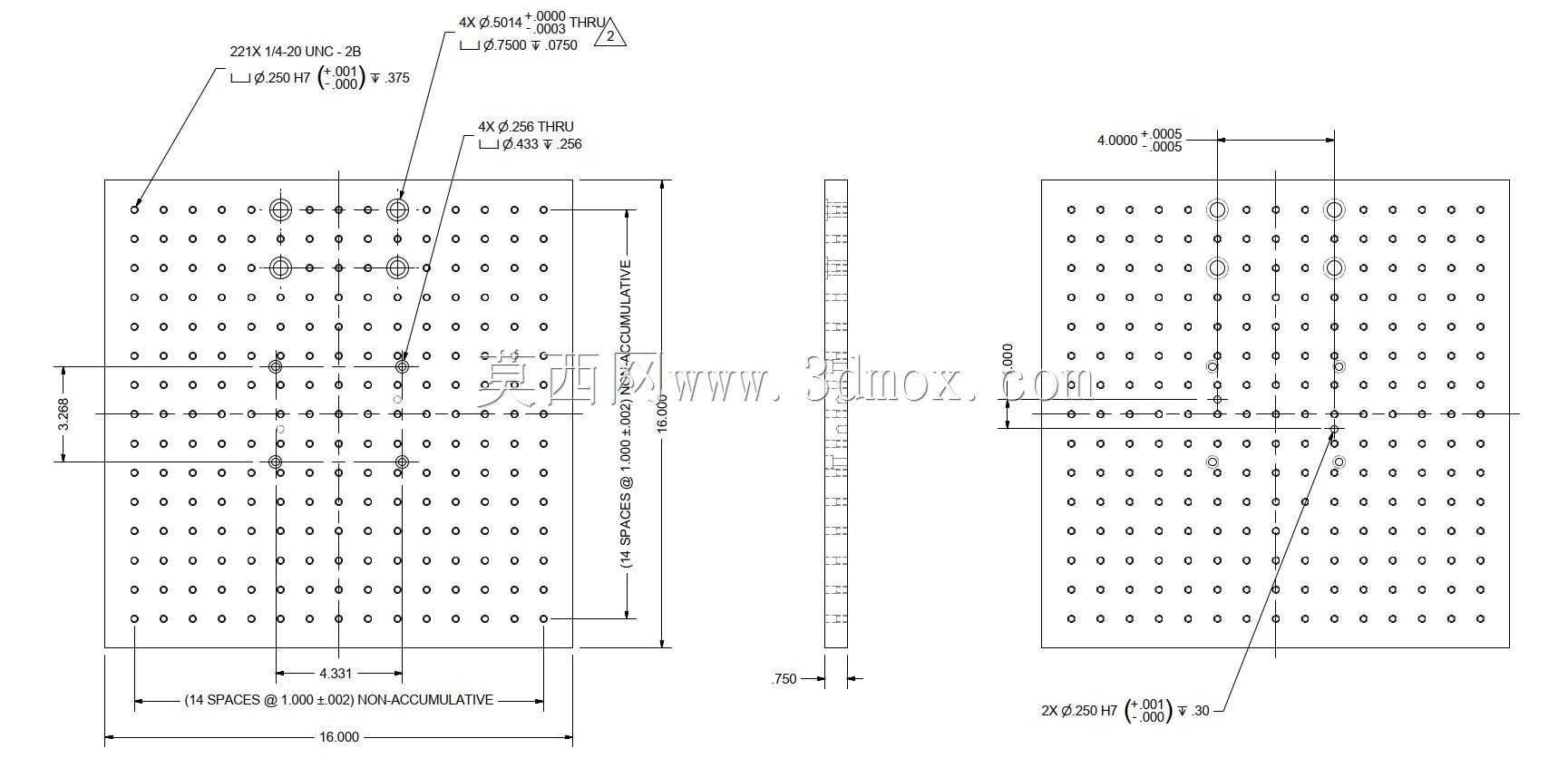

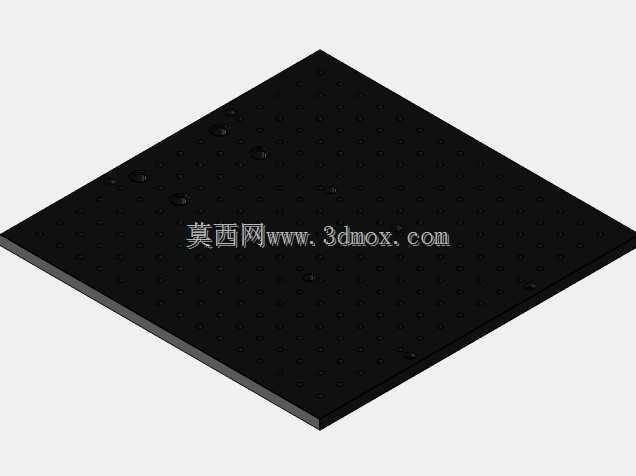

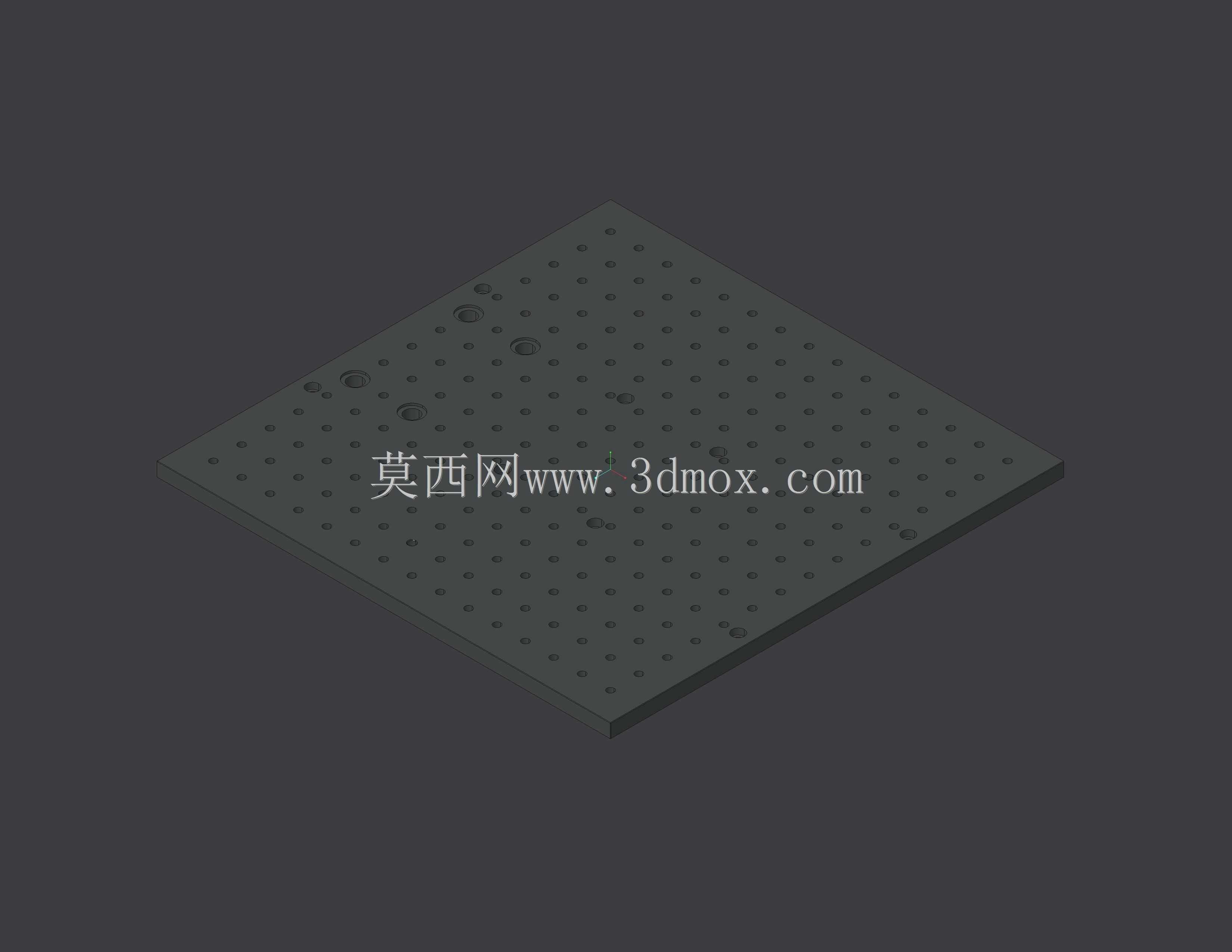

在激光加工、光学实验类设备的搭建环节，光学安装基板是整套系统的基准承载件，其平面度、孔位排布精度直接决定了光路校准的效率与长期运行稳定性，这款16英寸见方的光学板，正是针对罗芬系列激光系统的安装需求开发的专用承载构件。日常在做激光打标、激光焊接类设备的光路重组，或是搭建小型光学实验平台时，这类带标准阵列孔的基板能省去大量现场打孔、攻丝的工序，所有光学调整架、反射镜座、光束整形模块都可以通过孔位快速锁附，不需要额外做安装位的二次加工。从实际使用场景来看，这类光学板既可以作为整套激光系统的内置安装基准，固定在设备机柜的内部框架上，承载整套光路的所有元器件，也可以单独作为实验平台的台面基板，配合支撑脚搭建临时的光学测试工位，甚至在部分线束生产的专用设备里，还能充当线束排布的约束板，通过板上的孔位固定线束卡扣，规整设备内部的走线路径，避免线缆移位干扰光路或者运动部件。设计这类光学板的时候，首先要考虑的是平面精度，整块板的基材选用MIC-6铸造铝合金，这种材料的内应力经过充分释放，长期放置或者承受常规载荷不会出现翘曲变形，能保证安装在板面上的所有光学元件基准面共面，减少光路校准的反复调整工作量。板面上的孔位采用标准的英制阵列排布，孔间距统一，所有安装孔都做了倒角处理，既可以拧入标准的1/4-20规格紧固螺丝，也能配合定位销做元件的精准定位，不需要在安装时反复测量孔位距离，只要顺着阵列孔排布元件，就能快速对齐光路的中心高度。板的边缘做了轻微的倒角处理，没有尖锐的毛刺，在设备组装或者实验调整时不会划伤操作人员的手部，也能避免板件边缘磕碰其他精密元件。从安装边界来看，这块板的外形为正方形，边长16英寸，整体厚度适配常规光学架的安装高度，不需要额外加装增高垫块就能匹配大多数标准光学调整架的中心高，板的四个角预留了安装固定孔，可以直接锁附在设备框架或者实验台支架上，固定孔的位置做了沉头处理，锁附螺丝之后螺丝头不会高出板面，不会干涉板面上安装的各类元件。在做三维建模的时候，这块板的所有孔位都严格按照实际加工尺寸绘制，每个孔的深度、攻丝规格都和实物一致，板的表面平整度公差也在模型里做了标注，结构工程师在做整套激光设备的布局设计时，可以直接调用这个模型，在板面上排布各类光学元件、电路控制板、线束固定座，提前验证所有元件的安装间隙，避免实际组装时出现元件干涉、光路距离不足的问题。不同于普通的铝合金平板，这类光学面包板的孔位阵列是经过长期行业验证的标准排布，不管是安装商用的现成光学调整架，还是固定自定义设计的光机元件，都能找到对应的安装孔位，不需要额外做转接板，能大幅缩短设备的设计组装周期。在激光设备的日常维护中，如果原有设备的光学基板出现划痕、孔位滑牙或者变形问题，也可以直接参照这个模型的尺寸加工替换件，不需要重新测绘原有板件，能减少设备停机的维护时间。做线束集成的时候，板上的阵列孔还可以配合扎带、线扣固定设备内部的信号线缆、动力线缆，让线缆沿着板的边缘或者预留的走线区域排布，和光路区域保持足够的安全距离，避免线缆被激光照射老化，也能让设备内部的走线更加规整，方便后期的故障排查与元件更换。
