阿基米德螺杆式家用微型水力发电装置

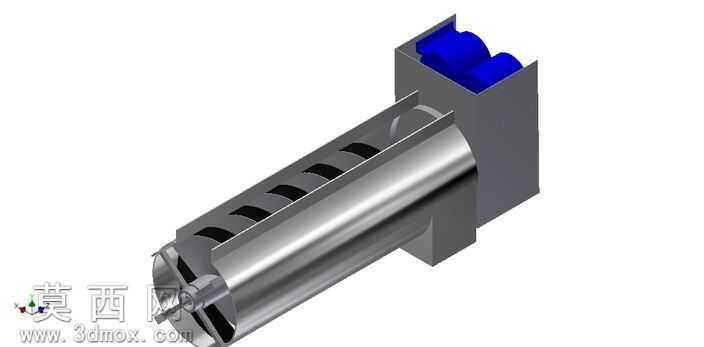

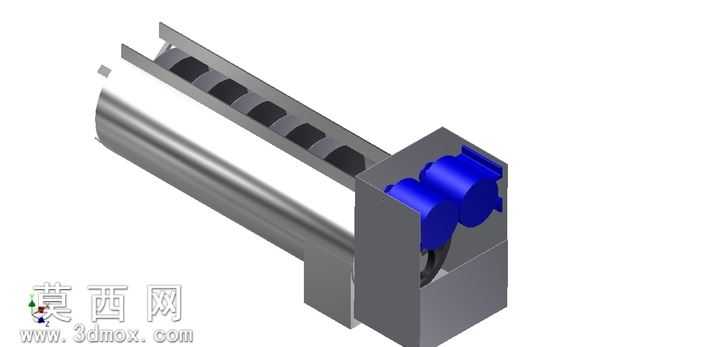

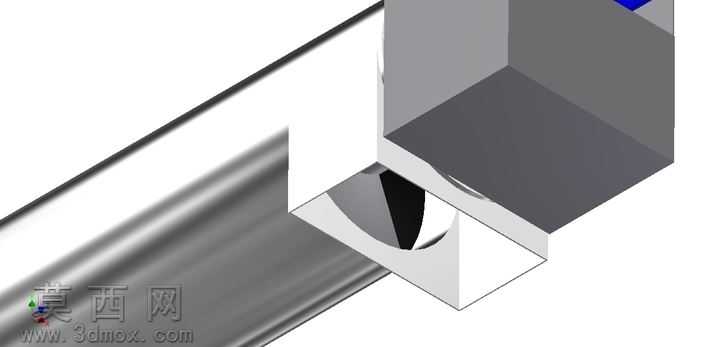

本作品为适配家用分布式微水电场景的阿基米德螺杆发电装置三维模型，建模阶段采用Autodesk Inventor完成全参数化结构搭建，首先基于200-250毫米的金属履带带宽基准确定螺杆主体外径参数，对螺旋叶片的导程、升角做了多组适配性调整，可支持15度到75度的安装倾角区间，其中27度至50度为最优工作倾角范围，能够适配不同落差的小型溪流、引水渠安装场景。模型结构分为三大核心模块：上部为带蓝色导流结构的进水端座，采用深灰色哑光工程塑料材质渲染，内部设置导流槽可精准将水流导入螺杆腔道，避免进水紊流影响做功效率；中部为核心的阿基米德螺杆主体，采用抛光金属材质渲染，表面做金属镀铬质感处理，螺旋叶片与外筒壁预留合理装配间隙，筒身开设多组长条形散热槽，兼顾长时间运行的散热需求与结构轻量化；下部为集成发电模块的出水端座，内置两组3千瓦级发电轮组，可直接将螺杆转动的机械能转化为电能输出。设计过程中充分考虑民用场景的安装与使用成本，优化了上部轴承的支撑结构，使其可直接承载螺杆与发电轮组的运行载荷，无需额外增设承重支架，大幅降低现场安装的物料与人工成本。模型同时完成了多格式兼容适配，可导出至3D Max、Caita V5等软件做进一步的场景渲染或结构优化，也可生成3D PDF、WRL格式用于方案展示，配套的工程图可直接导出DWG、DWF格式用于生产加工参考，整套装置可满足单户家庭的日常供电需求，也可多组并联为小型村落、公共路灯系统提供清洁电力，整体结构无复杂易损部件，后期维护成本极低，适配偏远无电网区域的离网供电需求。
