带主动榨油结构的手动液压顶升装置

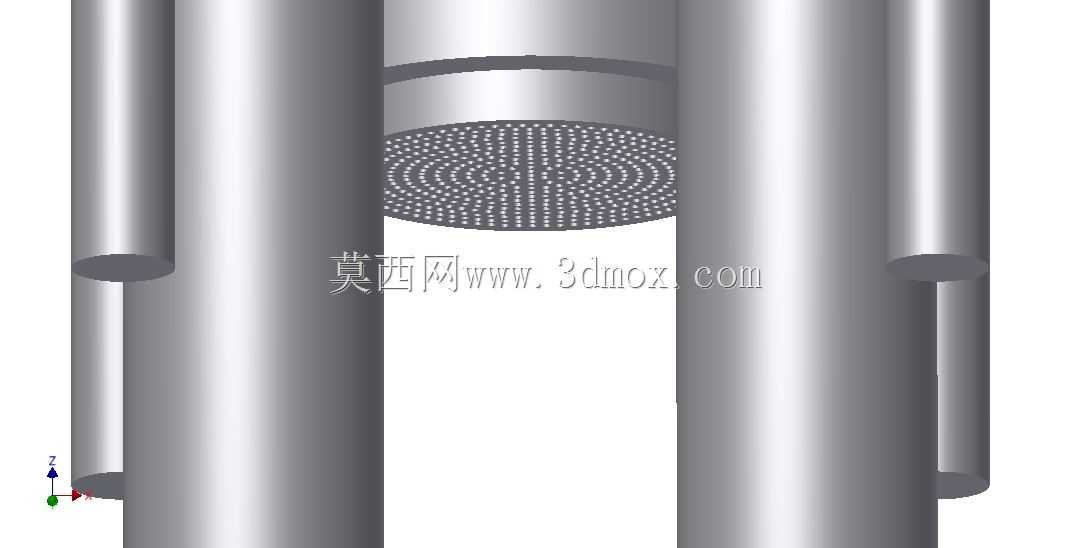

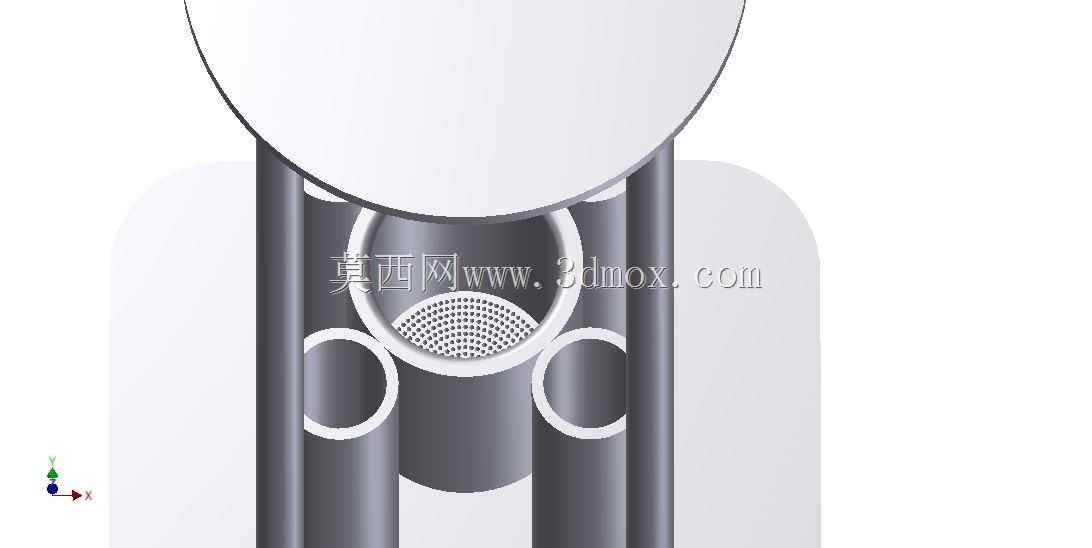

　　这款手动液压装置的核心应用场景覆盖两类完全不同的作业需求，既可以作为常规3吨级顶升工具，适配户外车辆应急维修、小型设备移位抬升的作业场景，也可通过结构改装完成小型油料作坊的手动榨油作业，适配小批量油料加工的零散需求，无需额外配置专用压榨设备即可完成作业。从功能特性来看，装置核心的液压顶升单元可稳定输出不低于3吨的持续静压力，顶升过程压力输出线性可控，不会出现压力骤升骤降的问题，不管是顶升作业时的缓慢抬升，还是榨油作业时的持续保压，都能通过手动操作杆精准控制压力输出速率，避免压力过载损坏工件或者压榨物料。设计思路上没有采用常规液压千斤顶的封闭缸顶结构，而是在缸体顶部焊接了带密集2mm孔径的多孔压盘，压盘厚度控制在5mm以上，

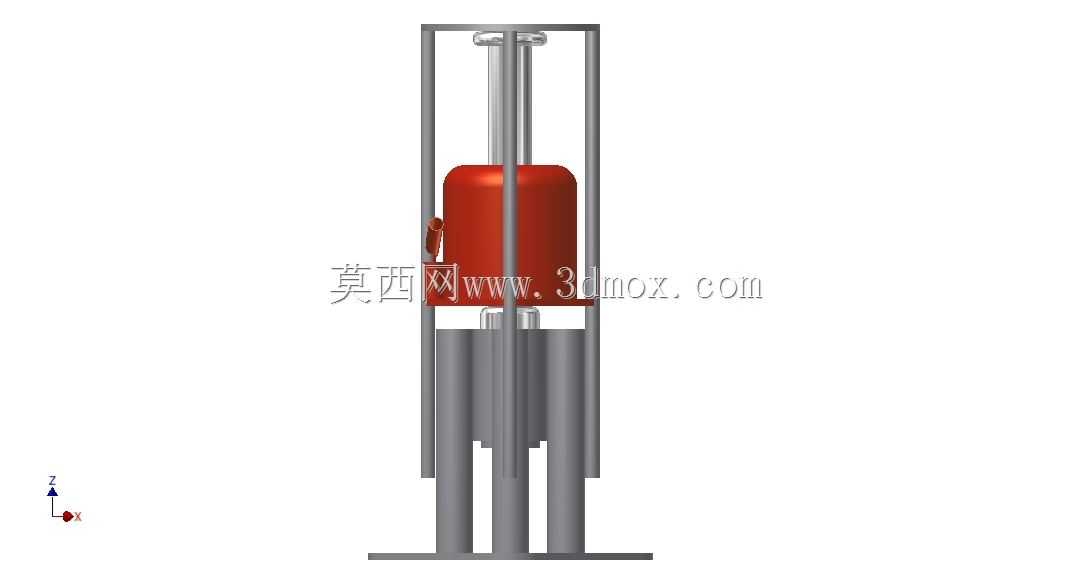

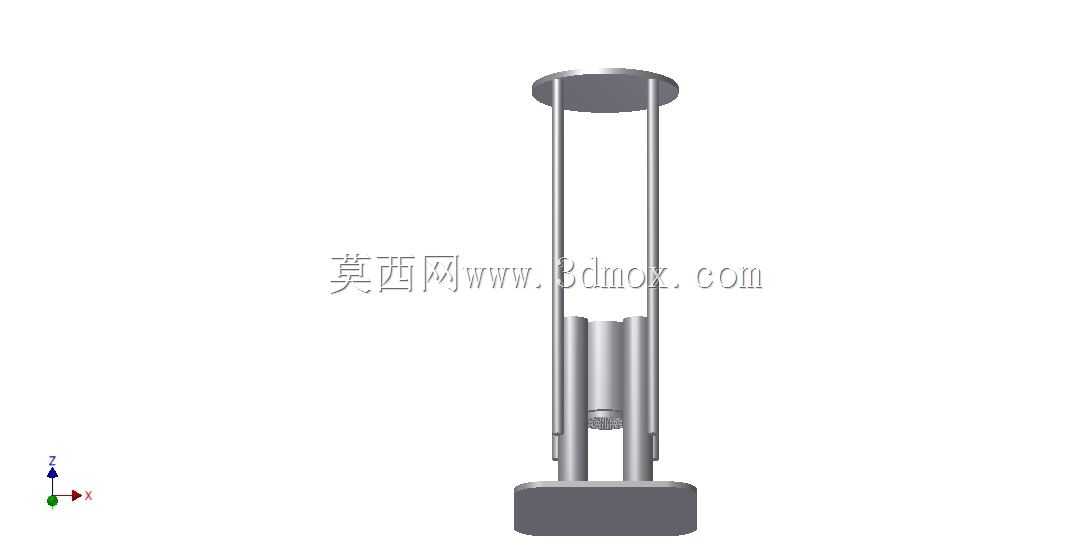

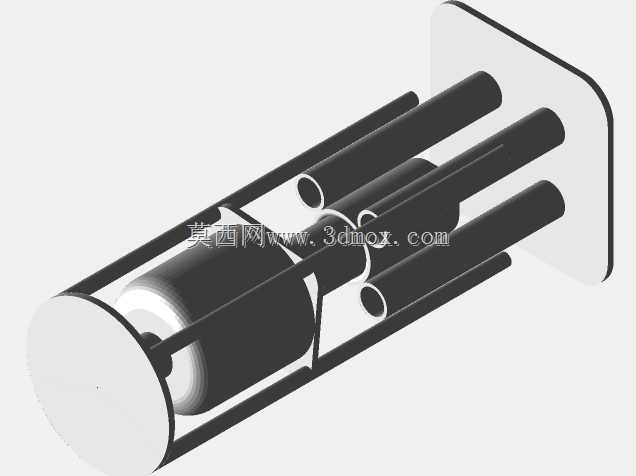

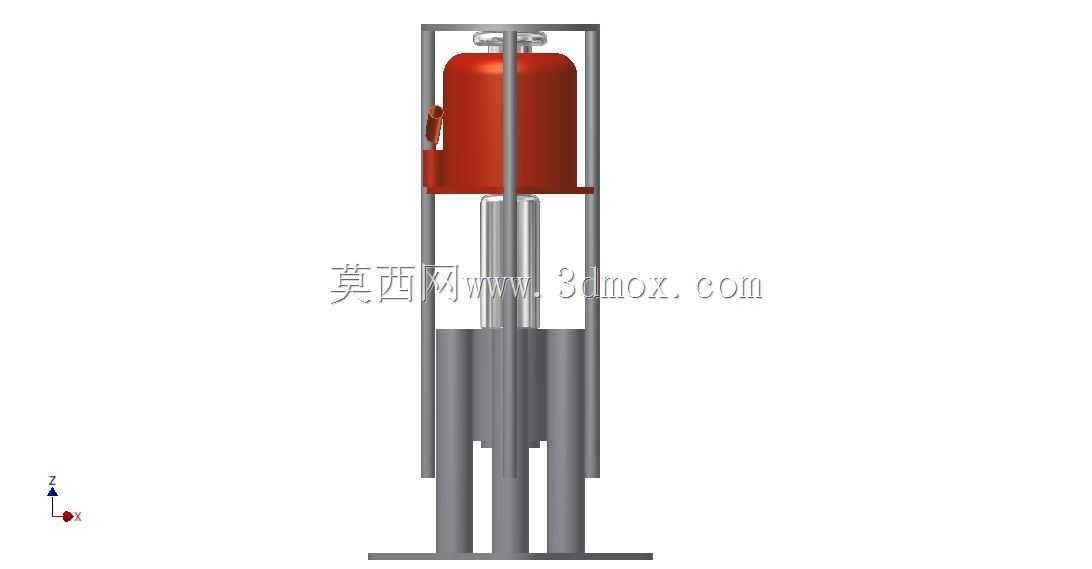

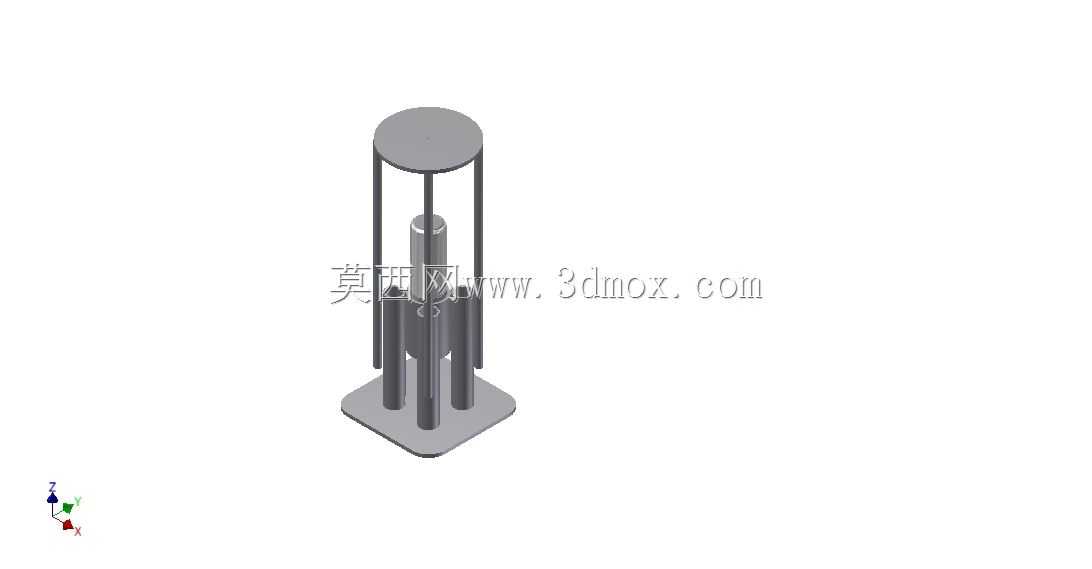

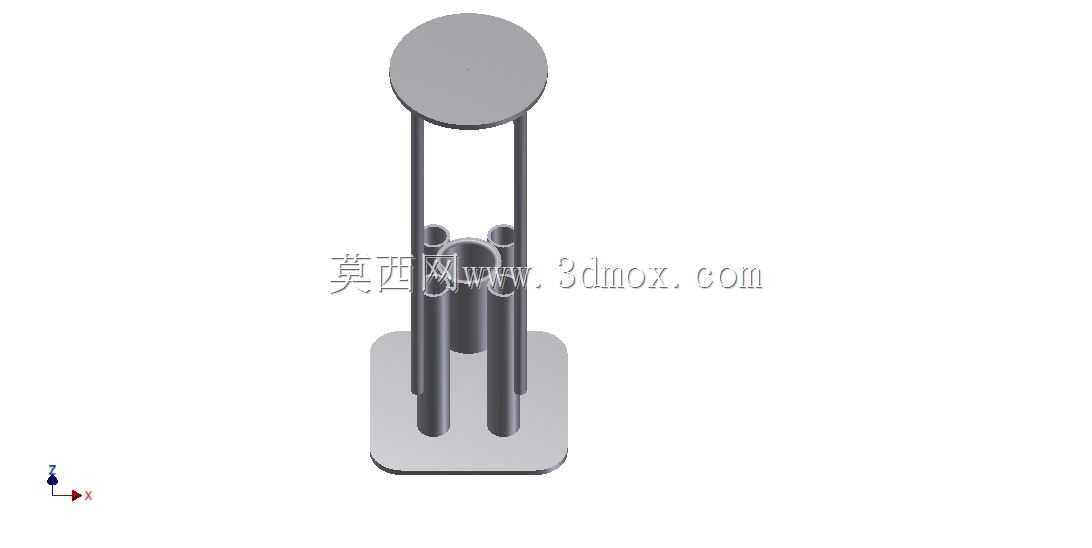

　　孔位排布参考碎肉机的出料孔布局，既保证压榨过程中油料可以顺利从孔位流出，也能承受持续高压下的结构形变，压盘与缸筒采用周圈满焊工艺，焊缝厚度不小于5mm，避免高压作业下焊缝开裂渗漏。主体缸筒选用直径100mm的无缝管材，壁厚预留10mm的安全余量，缸筒总长度150mm，足够容纳顶升活塞的全行程运动，同时给压榨物料预留充足的装填空间。支撑结构采用4根直径50mm的管材作为支腿，支腿与缸体采用周圈焊接固定，单根支腿长度300mm，支腿底部焊接5mm厚的环形铁皮作为承托底座，底座下方额外焊接4根20mm直径的圆棒作为加强筋，圆棒沿缸筒向下延伸100mm后朝向顶部弯折，弯折段长度超过千斤顶闭合状态加上200mm活塞行程的总高度，

　　保证活塞全行程伸出时，加强筋依然能对底座形成稳定支撑，不会出现支腿失稳翻倒的问题。顶部压块选用10mm厚、直径200mm的圆铁板制作，压块经过车削加工，外圆与缸筒内壁的间隙控制在0.1mm正公差范围内，压块表面无划痕、无凸起，可顺畅在缸筒内部上下滑动，既不会出现卡滞问题，也不会因为间隙过大导致压榨物料从侧边渗漏。实际榨油作业时，可先将待压榨的油料籽加热到适宜温度提升出油率，再将油料装填到缸筒内部，把压块放入缸筒后操作液压手柄持续加压，压力会通过压块均匀传递到油料上，析出的油料会顺着顶部多孔压盘的孔洞流出，在装置下方放置容器即可收集榨出的毛油，压榨完成后剩余的油饼可作为燃料使用，也可加工后作为食材。常规顶升作业时，

　　只需在顶部加装平垫即可作为普通液压千斤顶使用，支腿的跨距设计保证了顶升时的支撑稳定性，不管是在松软的户外地面还是平整的车间地面，都能稳定承托顶升载荷，不会出现侧滑问题。整个装置的所有焊接部位都做了焊后打磨处理，去除焊渣与尖锐边角，避免操作过程中划伤操作人员，手动操作杆的力臂经过优化，单人即可轻松完成全行程加压操作，不需要额外借助加长杆就能达到额定输出压力，适配单人户外作业或者小作坊单人操作的使用需求。
