工业重载防滑滚轮三维结构设计

在车间物料转运台车、仓储物流周转设备、轻型移动作业平台的行走机构设计中，滚轮是直接决定设备移动平顺性、负载能力与使用寿命的核心接触部件，很多初入行的结构工程师在选型或建模时，往往只关注轮径大小，忽略了轮体分层结构、安装轴孔配合、轮辐受力路径这些细节，最终做出来的实物要么重载下轮辐开裂，要么推行时阻力过大，甚至出现轮胎脱层的问题。

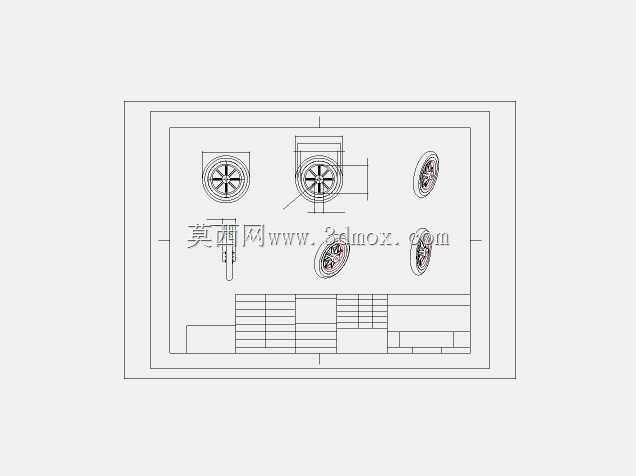

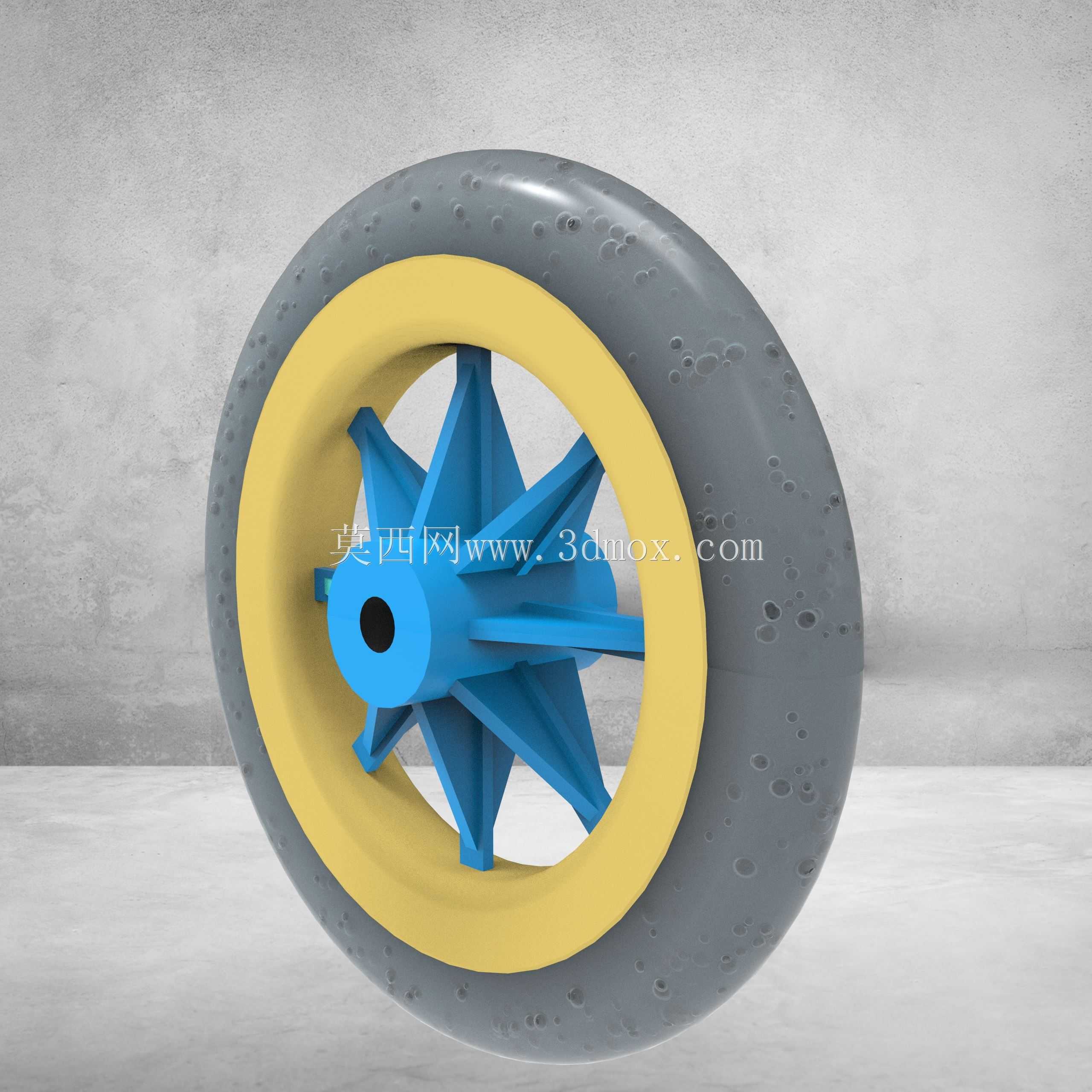

这款滚轮的结构采用三层复合设计，最外层是带微孔纹理的灰色橡胶接触层，这种纹理不是为了视觉效果做的装饰，实际应用中，橡胶层的微孔结构可以在接触水泥地面、环氧地坪、钢板路面时，排出接触面间的空气，增大静摩擦系数，避免设备启动、转向时出现打滑，同时橡胶材质本身的阻尼特性，可以过滤地面微小凸起带来的振动，保护台车上搭载的精密加工件、电子元器件不受冲击损伤；中间的黄色环形层是硬质支撑衬圈，采用高强度工程塑料材质，作用是给外层橡胶提供刚性支撑，避免重载下橡胶层过度形变导致轮体失圆，同时衬圈与轮毂之间采用过盈配合加周向定位筋的结构，杜绝长期正反转切换时衬圈与轮毂发生相对转动。

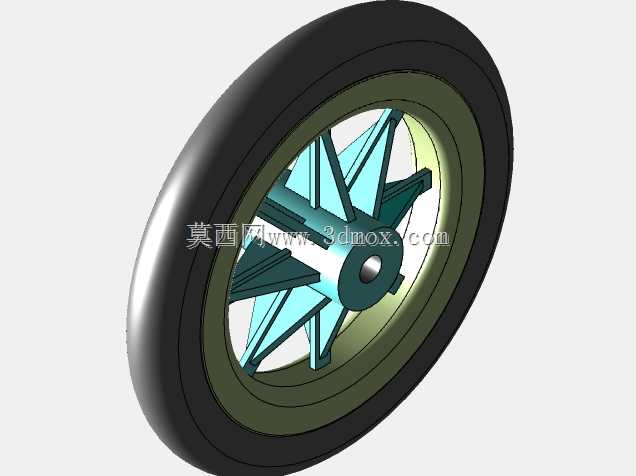

内层的蓝色轮毂是整个轮体的受力核心，轮辐采用星型放射状结构，这种设计相比直板轮辐，能在同等材料用量下，将轴孔处输入的扭矩更均匀地分散到整个衬圈圆周，不会出现应力集中在单根轮辐与轮毂连接位置的问题；轮毂中心的安装孔是与轴配合的核心边界，孔内预留了轴承安装位，建模时需要严格控制孔的圆柱度公差，实际装配时，轴承压入后要保证内圈与转轴、外圈与轮毂孔的同轴度，否则轮体旋转时会出现径向跳动，不仅增大推行阻力，还会加速轴承磨损。

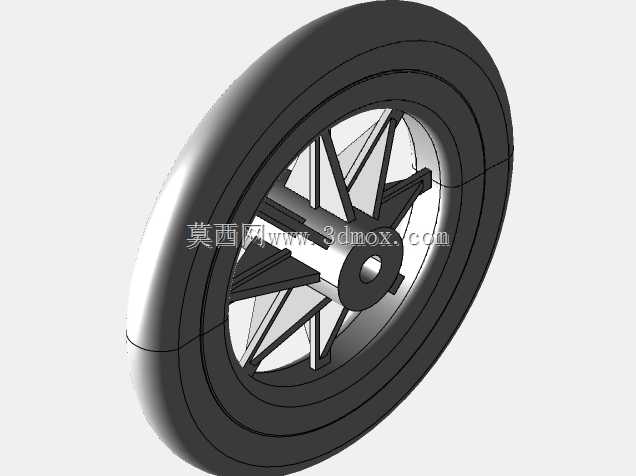

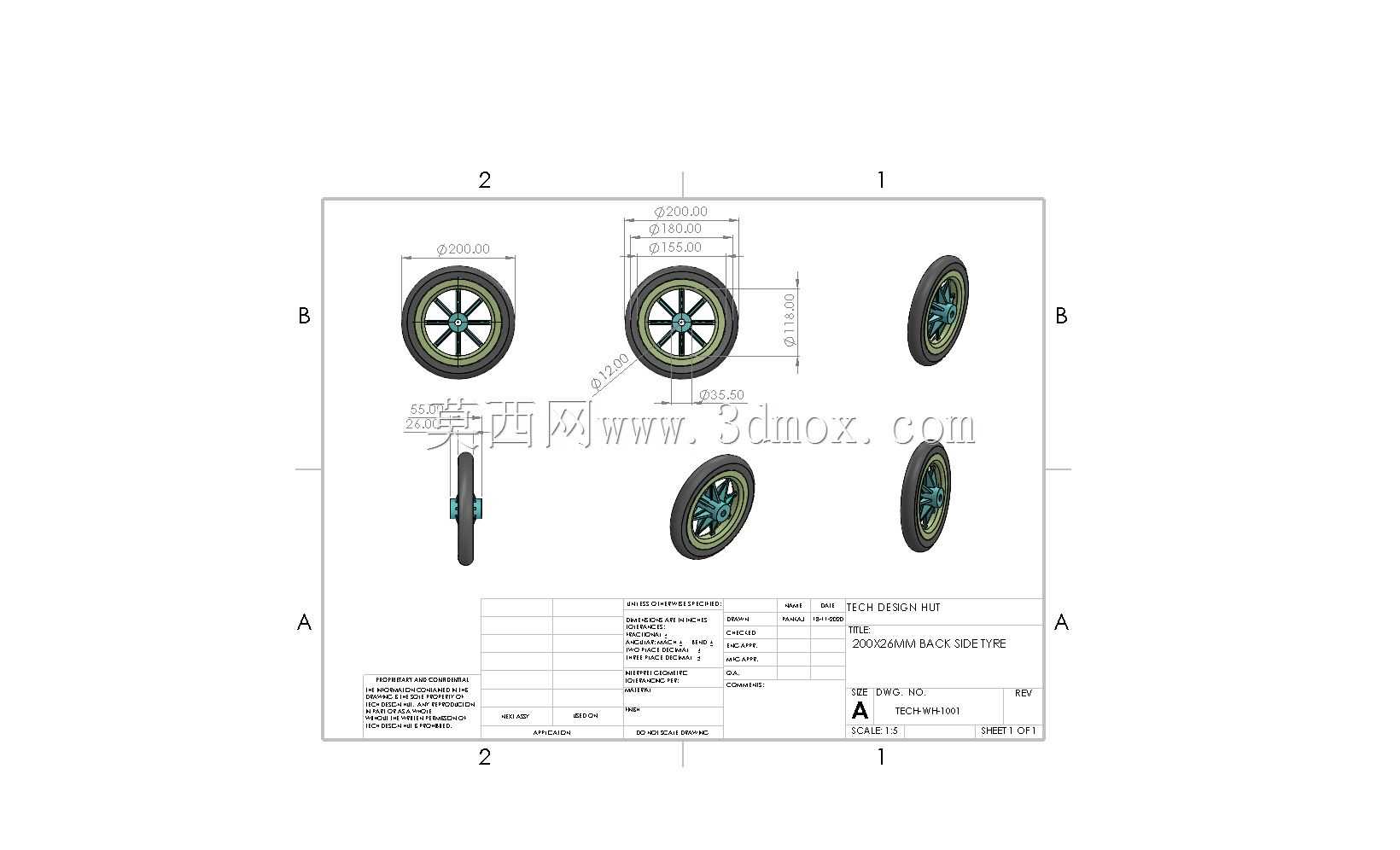

从安装边界来看，这款滚轮的轴向宽度、轮缘直径都适配常规的中型脚轮安装支架，设计时不需要额外改动支架的安装尺寸，轮体两侧的端面与支架侧板之间预留了足够的间隙，避免轮体旋转时与支架发生摩擦剐蹭；在实际工况适配中，这款滚轮单轮额定负载覆盖100kg到250kg区间，既可以用在人工推行的物料周转车上，也可以作为轻型自动化AGV小车的从动轮使用，当AGV小车做差速转向时，星型轮辐的结构可以承受侧向的扭转力矩，不会因为侧向力过大导致轮辐断裂。

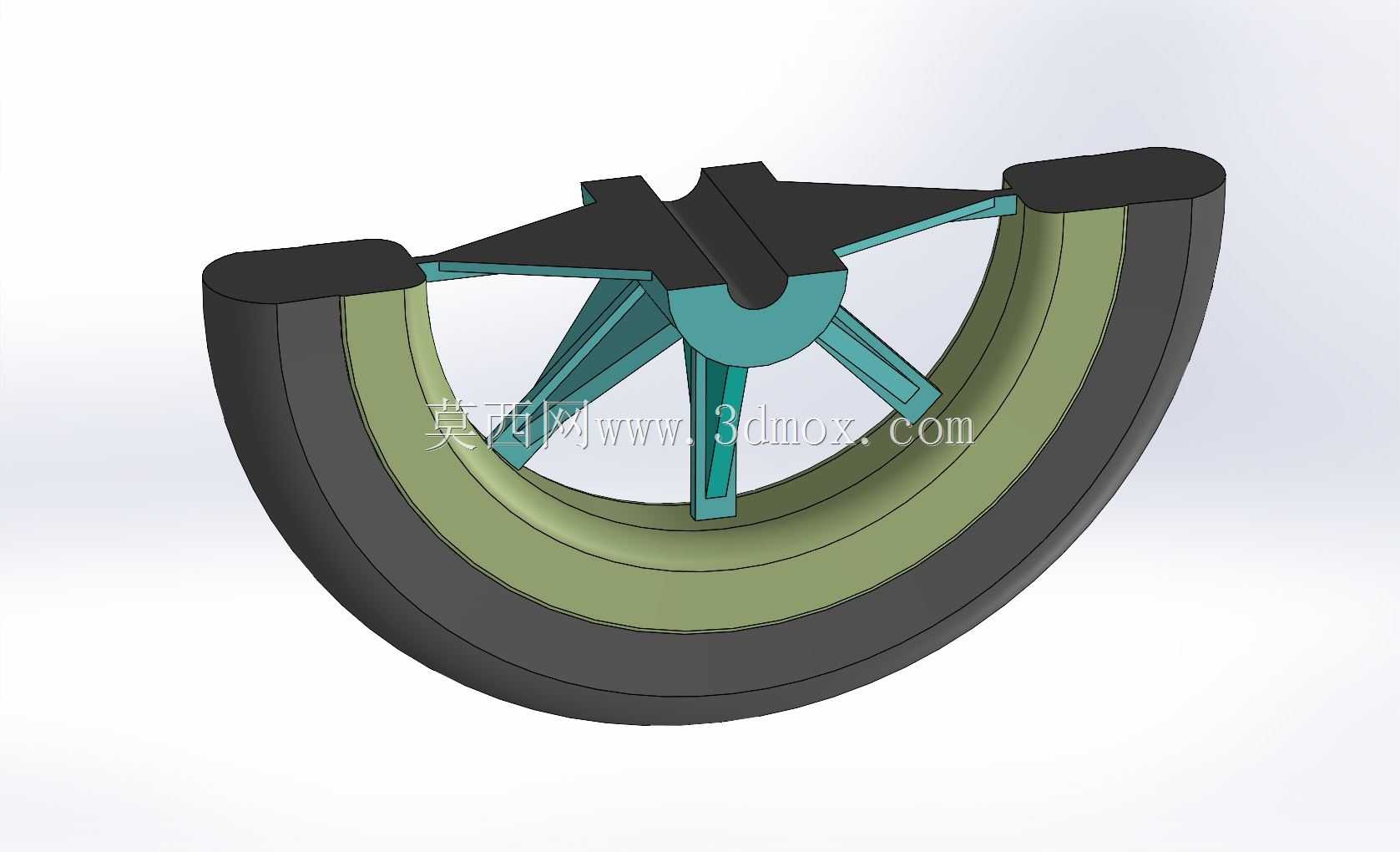

建模过程中需要注意几个容易出错的细节：一是外层橡胶层与中间衬圈的贴合面要做环形凹槽结构，增大两者的接触面积，避免橡胶层受侧向力时从衬圈上剥离；二是轮毂中心的轴承安装孔端部要做倒角，方便装配时压入轴承，不会刮伤轴承外圈的配合面；三是轮辐与轮毂、轮辐与衬圈连接的位置要做圆角过渡，不能留直角锐边，否则应力集中系数会大幅提升，重载下很容易在过渡位置出现疲劳裂纹。

在实际设备维护场景中，这种三层结构的滚轮相比全金属轮、全塑料轮，更换成本更低，外层橡胶磨损到警戒线后，只需要更换橡胶层和衬圈组件，轮毂可以重复使用，降低了设备的后期运维成本；同时橡胶接触层不会像金属轮那样划伤环氧地坪，也不会像全尼龙轮那样在有水的地面出现打滑，适配的车间场景更广泛，不管是机加工车间的金属屑地面，还是仓储区的光滑环氧地面，都能保证稳定的行走性能。
