汽车发动机储油润滑用冲压式油底壳结构

在车用动力总成的下部布局中，油底壳是承担机油存储、杂质初步沉降、密封曲轴箱下部空间的核心承载部件，日常维修保养中更换机油时的放油操作、日常运行时机油液位的稳定维持，都和这个部件的结构设计直接相关。从实际装车场景来看，该部件通过法兰边一圈的螺栓孔与缸体下平面完成连接，结合面处需要涂覆密封胶或者加装成型密封垫，避免车辆运行过程中出现机油渗漏的问题，安装时需要按照对角顺序分次拧紧螺栓，防止法兰面受力不均产生翘曲变形，影响密封可靠性。

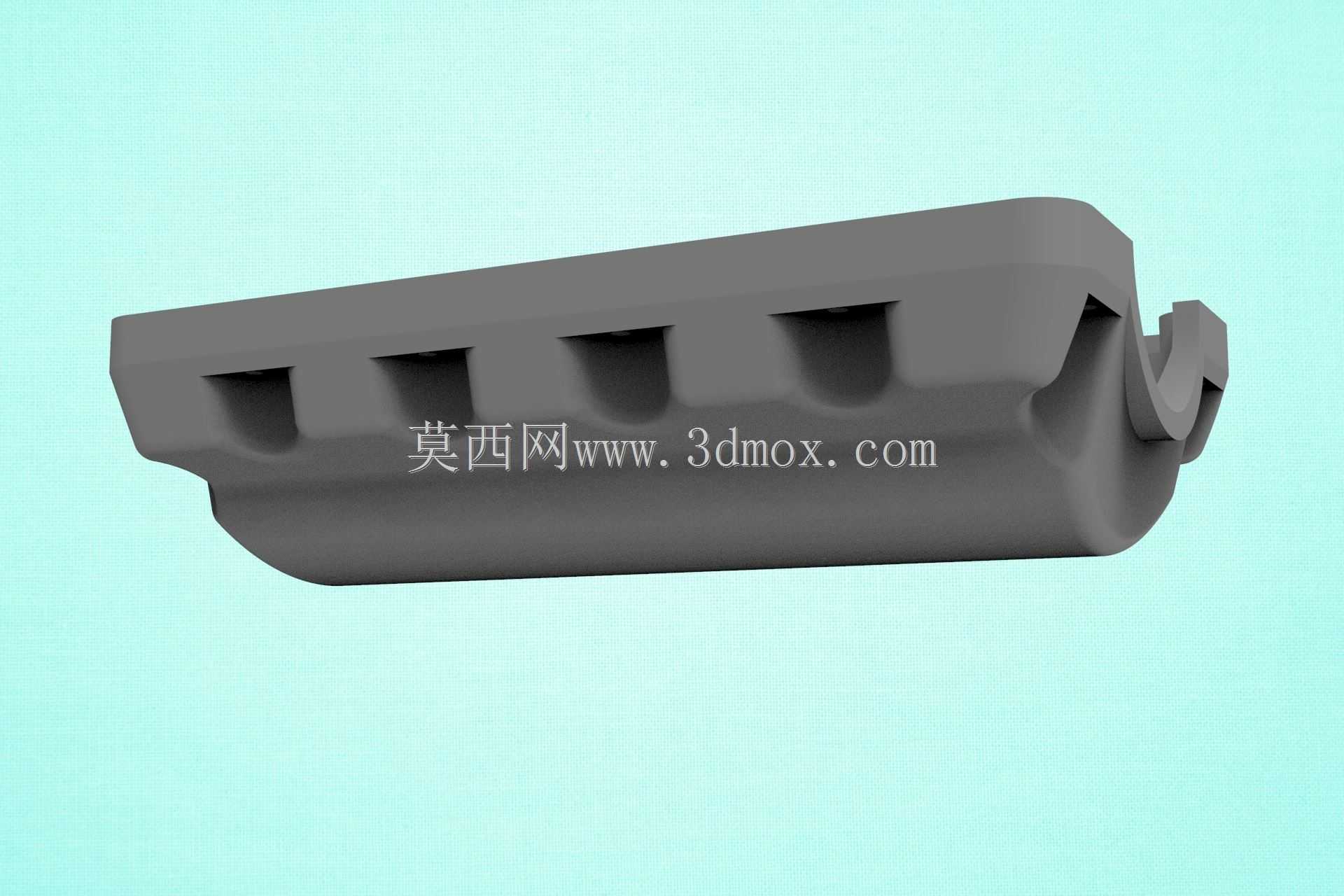

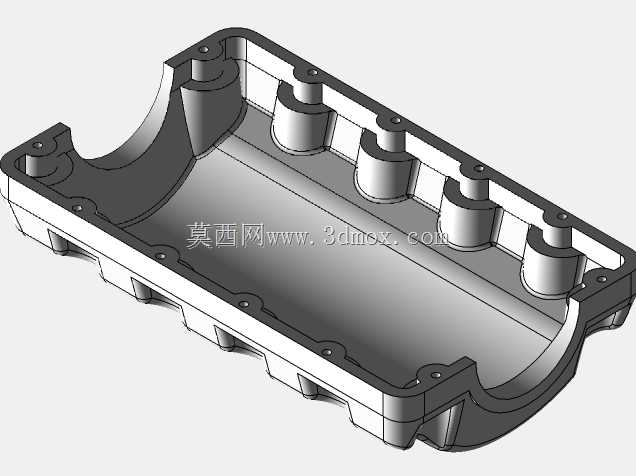

从结构功能来看，该油底壳采用深腔式冲压成型结构，壳体侧壁设置有多道内凹的加强筋结构，这些加强筋并非随意布置：一方面可以提升薄钢板壳体的整体刚性，避免车辆行驶过程中壳体受路面碎石冲击、或者发动机振动产生共振异响，另一方面内凹的结构可以在车辆加减速、上下坡倾斜时，对油底壳内部的机油产生一定的扰流阻挡作用，减少机油在壳体内的剧烈晃动，保证机油集滤器能够始终浸没在机油液面以下，避免机油泵吸入空气造成润滑系统供油压力不足，引发轴瓦、凸轮轴等摩擦副的干磨故障。壳体的下部轮廓做了圆弧过渡处理，既可以减少冲压成型时的应力集中，避免板材拉裂，也能在车辆通过起伏路面时，减少壳体底部与路面凸起物发生硬碰撞的概率，相比直角结构的壳体，圆弧过渡的结构受撞击时更容易产生塑性变形吸能，不容易直接开裂漏油。

从设计逻辑上看，该油底壳的腔体深度是根据发动机额定机油加注量、曲轴连杆旋转的运动包络线确定的，设计时需要预留足够的安全间隙，避免曲轴连杆运转时击打油底壳内部的机油液面，造成机油起泡、乳化，影响润滑效果；同时腔体的最低处设置有专门的集油槽区域，机油集滤器就安装在这个区域的上方，保证车辆在极限倾斜角度下，剩余的机油能够汇集到集油槽位置，维持润滑系统的正常吸油。壳体侧壁的安装法兰边采用翻边成型结构，翻边高度根据螺栓规格、拧紧力矩要求设计，保证螺栓连接时法兰面有足够的承压面积，不会因为长期受振动出现螺栓松动、密封失效的问题。

在实际配套应用中，这类油底壳多用于小排量直列四缸乘用车发动机，相比铸铝材质的油底壳，冲压钢板结构的油底壳成本更低、抗冲击韧性更好，日常行驶中遇到轻微托底时，只会产生局部凹陷，不会直接碎裂漏油，维修成本也更低；壳体外部不需要额外加装隔音护板时，自身的加强筋结构也能一定程度上阻隔曲轴箱内部的机械噪音向外传递，提升整车NVH表现。设计建模过程中，需要重点核对法兰面的螺栓孔位坐标、孔径大小与缸体下平面的安装孔完全匹配，同时要校核壳体内部轮廓与曲轴、连杆、机油集滤器等周边部件的运动间隙，预留至少5mm以上的安全距离，避免装配或者运行过程中出现运动干涉；放油螺塞的安装位置设置在腔体最低处的侧方，方便保养时对接废油收集容器，螺塞安装孔处做了加厚处理，避免多次拆装放油螺塞时出现螺纹滑牙的问题。
