汽车发动机进气歧管结构设计

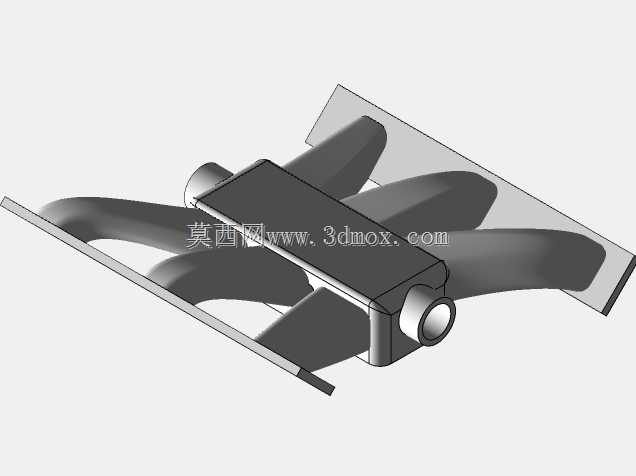

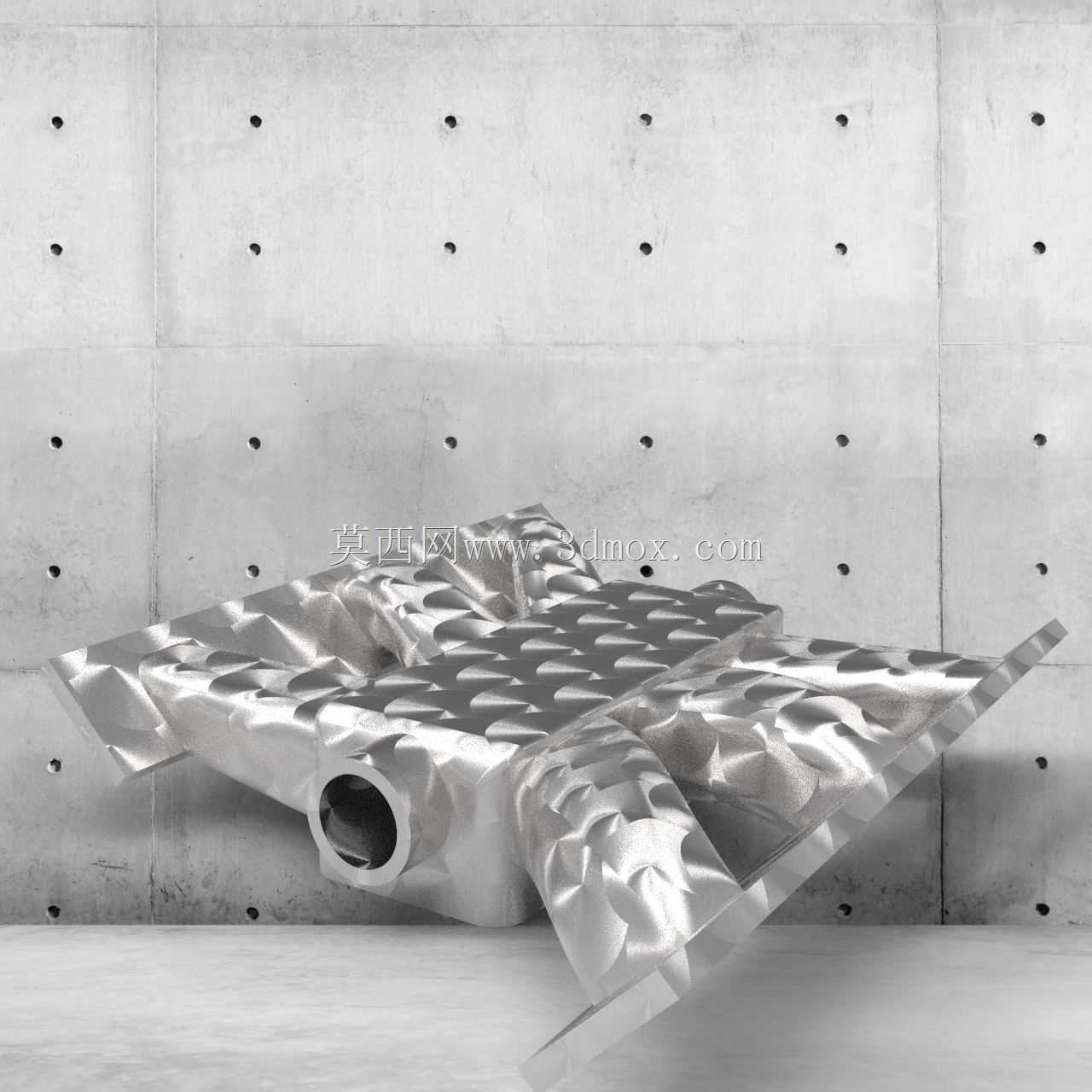

在车用动力系统的进排气链路里，进气歧管是连接节气门体与气缸盖进气道的核心导流部件，其结构设计的合理性直接决定各缸进气均匀性、充气效率，进而影响整机动力输出、燃油经济性与排放表现。这款适配V型六缸柴油机的进气歧管，采用整体式铸铝本体加集成式稳压腔结构，在设计阶段就充分考虑了V型气缸两列缸盖的安装跨度，主进气口设置在稳压腔侧端，通过法兰面与节气门后段进气道对接，接口处采用环形密封槽结构，可适配耐油橡胶密封圈实现端面静密封，避免增压工况下出现进气泄漏问题。从实际装车场景来看，这类进气歧管多用于中型商用车、非道路工程机械配套的V6柴油动力单元，安装位置处于发动机V型夹角上方的空余空间，整体外形轮廓贴合两列缸盖的进气侧安装面，各分支气道的出口法兰通过螺栓与缸盖进气道一一对应，安装边界上预留了温度压力传感器、曲轴箱通风管路接口、EGR废气导入接口的安装凸台，无需额外加装转接支架即可完成周边附件的装配，减少整机外围管路的布置复杂度。在气道设计思路上，这款歧管摒弃了传统等长气道的冗余设计，结合V型发动机两列气缸的点火顺序，对各分支气道的长度、截面曲率做了差异化匹配，通过稳压腔的容积补偿效应，抵消不同气缸进气行程的压差波动，保证1、2、3缸与4、5、6缸两列的进气量偏差控制在工程允许范围内，避免出现各缸空燃比偏差过大导致的燃烧粗暴、排温不均问题。气道内壁采用了顺滑过渡的曲面结构，在建模阶段通过曲率连续约束消除了气道内的锐角、台阶结构，降低进气流动阻力，同时在稳压腔内部设置了导流筋结构，引导主进气口进入的气流均匀分配到各分支气道，避免高速工况下出现气流偏置导致的远端气缸充气不足问题。从结构强度角度考虑，歧管本体的壁厚根据不同区域的受力情况做了差异化设计，法兰安装面区域壁厚加厚，螺栓孔周边设置加强筋结构，承受螺栓预紧力时不会出现局部变形导致的密封失效；气道薄壁区域在保证结构刚度的前提下做了轻量化处理，避免整体重量过大增加发动机上部的载荷，同时在歧管与缸盖的连接点之间设置了减震衬套安装位，可缓冲发动机运行过程中的振动传递，降低歧管本体出现疲劳开裂的风险。在实际使用过程中，这类集成式进气歧管还需要兼顾曲轴箱通风的油气分离功能，设计时在稳压腔的低位区域预留了回油通道，可将随通风气流进入的机油凝结后回流至气门室，避免机油大量进入气缸参与燃烧导致的积碳、排放超标问题。针对柴油机的增压进气特性，这款歧管的承压能力按照增压后的最高进气压力做了冗余设计，本体材料选用铸铝合金兼顾导热性与轻量化，可对增压后的高温进气起到一定的冷却作用，提升进气充量密度。安装尺寸方面，主进气口的通径匹配对应排量发动机的最大进气流量需求，各分支气道出口的中心距与缸盖进气道的中心距完全对齐，整体安装高度控制在V型夹角的空余空间内，不会与发动机罩盖、周边的线束管路产生运动干涉，在整机装配时可作为独立模块完成预装后再整体上线，提升总装工序的装配效率。
