工业传动用同步带轮结构设计

在各类需要精准转速传递的机械传动场景中，带轮作为摩擦传动或者啮合传动的核心承载部件，其结构合理性直接决定整套传动系统的运行稳定性与使用寿命。本次设计的同步式皮带轮，主要适配齿形同步带使用，区别于普通平带轮依靠摩擦力传递扭矩的形式，这类带轮通过轮齿与带体内齿的啮合实现动力传输，不存在滑动传动比偏差，能够在转速要求精准的工位保持恒定的传动比，常见于汽车发动机前端附件驱动系统、小型动力工具的传动模组、柴油动力设备的辅件驱动单元中。

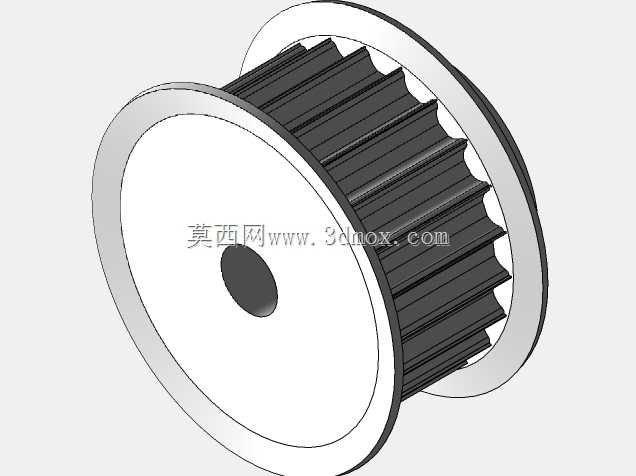

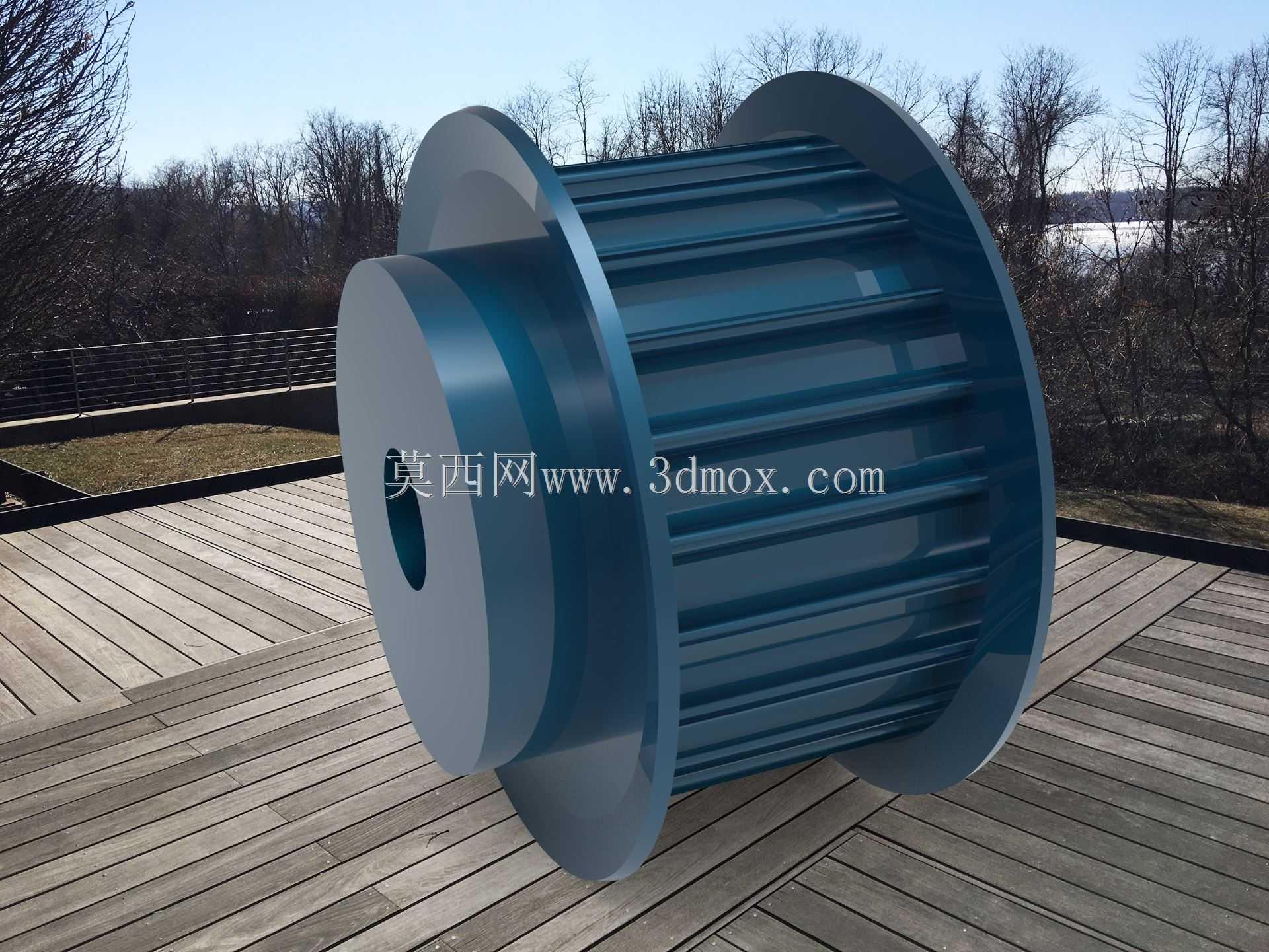

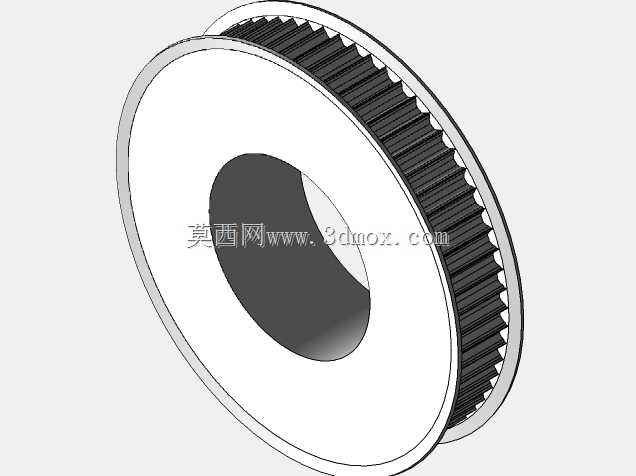

从实际使用场景的需求出发，设计时首先考虑了安装边界的适配性，带轮采用双侧挡边结构，挡边直径略大于带轮齿顶圆直径，能够在同步带运行出现小幅窜动时起到限位作用，避免带体从轮槽中脱出，这一结构在长中心距传动、启停冲击较大的工况下尤为关键，很多现场设备出现的同步带脱齿故障，往往就是因为带轮未设置合理高度的挡边，带体受侧向力偏移后脱离啮合区域。带轮中心设置通孔安装结构，孔的公差配合按照基孔制过渡配合设计，能够适配常用的电机输出轴、传动轴安装需求，孔侧未设置额外键槽的设计，可根据实际安装场景选配抱紧式轴套或者加工键槽，给现场安装改造留出足够的调整空间，避免标准件键槽位置不匹配导致的无法安装问题。

轮齿部分的齿形按照常用的圆弧齿同步带轮参数设计，齿槽深度与齿顶圆角经过反复校核，确保带齿进入啮合时不会出现齿顶干涉，同时啮合接触面积足够分散接触应力，降低带齿的磨损速率。轮体部分采用辐板式轻量化结构，在保证整体结构强度的前提下，尽可能降低轮体自身重量，减少高速旋转时的转动惯量，降低传动启停过程中对轴系的冲击载荷，这一设计对于转速较高的传动场景十分友好，能够有效延长支撑轴承的使用寿命。带轮的轮毂部分做了加厚处理，轮毂长度与轴孔直径的比例控制在合理区间，保证安装后带轮与轴的接触长度足够，避免悬臂安装时出现的轮体偏摆问题，很多现场装配时出现的带轮跳动超差问题，往往就是因为轮毂长度不足，锁紧后轮体无法保持与轴线的垂直精度，进而导致带体偏磨、传动噪音增大。

在实际选型应用中，这类带轮可根据传递扭矩的大小匹配对应宽度的同步带，轮体的齿部宽度预留了足够的余量，能够适配常用宽度的同齿形同步带安装。表面处理采用氧化发黑工艺，既能够提升轮体表面的防锈能力，也能适当降低表面粗糙度，减少带齿与轮槽啮合时的摩擦损耗。设计过程中还考虑了动平衡的预留加工余量，对于转速超过额定阈值的使用场景，可直接在轮体辐板位置做动平衡去重处理，不需要额外加装平衡块，简化了高速应用场景的二次加工流程。

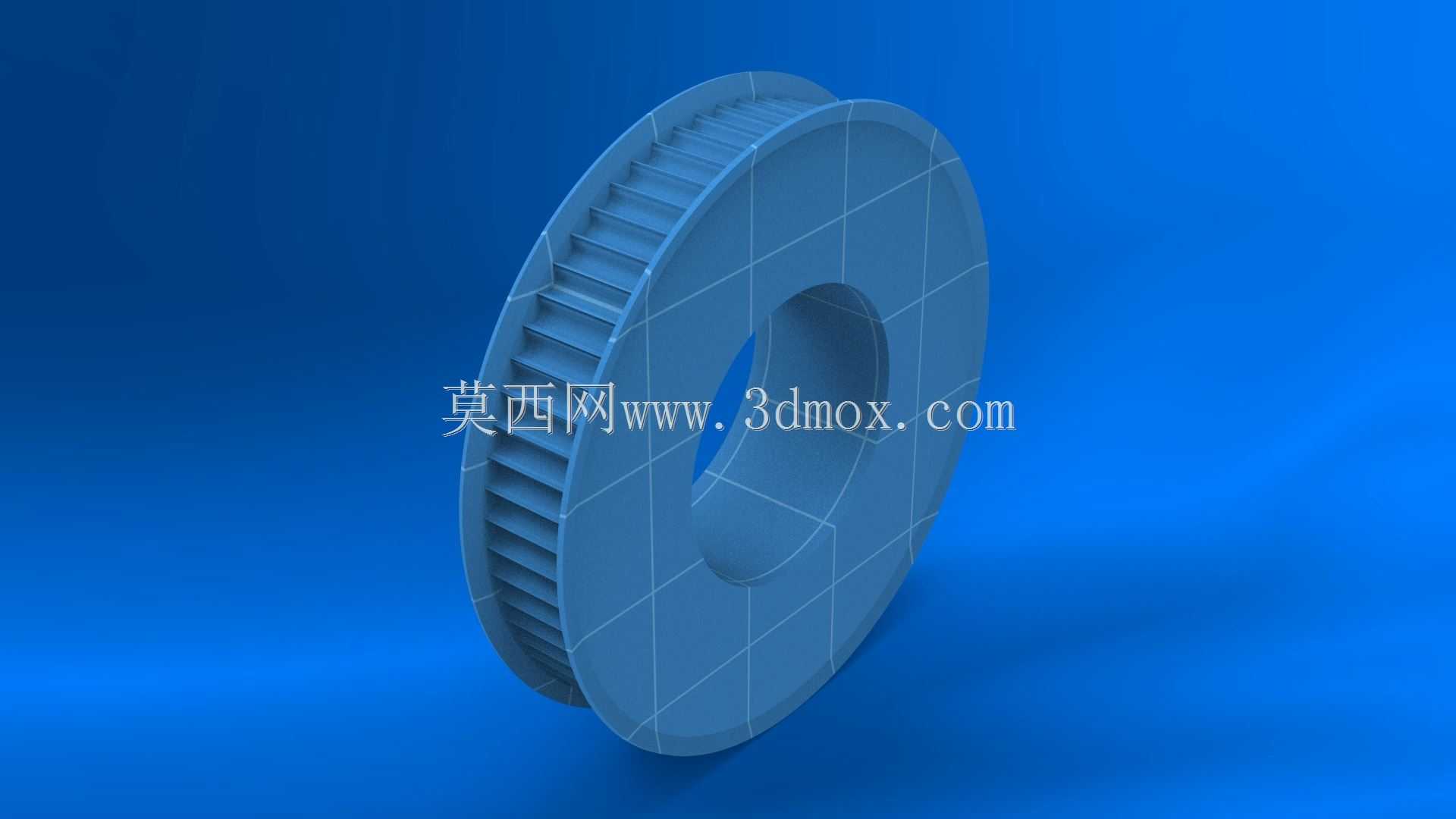

从设备适配的角度来看，这类带轮既可以用在小型内燃机的正时传动、附件驱动位置，也可以用在自动化设备的动力传输工位，还能适配各类工装夹具的动力传递需求，结构通用性较强。不同于定制化的专用带轮，这款带轮的安装尺寸、齿形参数都贴合通用标准，替换维护时不需要对周边安装结构做改动，能够直接替换同参数的损坏件，降低设备维护的配件准备成本。在建模过程中，轮齿的齿形曲线采用精确的参数化绘制，每一个齿槽的轮廓都经过啮合轨迹校验，不存在建模时的齿形失真问题，能够直接用于后续的工程图导出、数控加工编程，也可以导入有限元分析软件做扭矩载荷下的应力应变校核，给后续的结构优化提供准确的模型基础。
