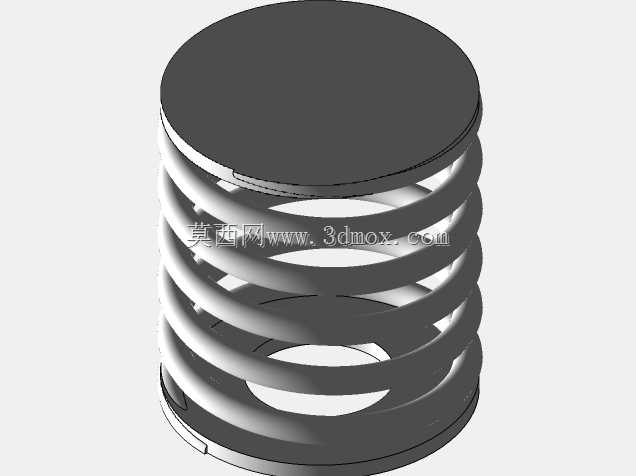

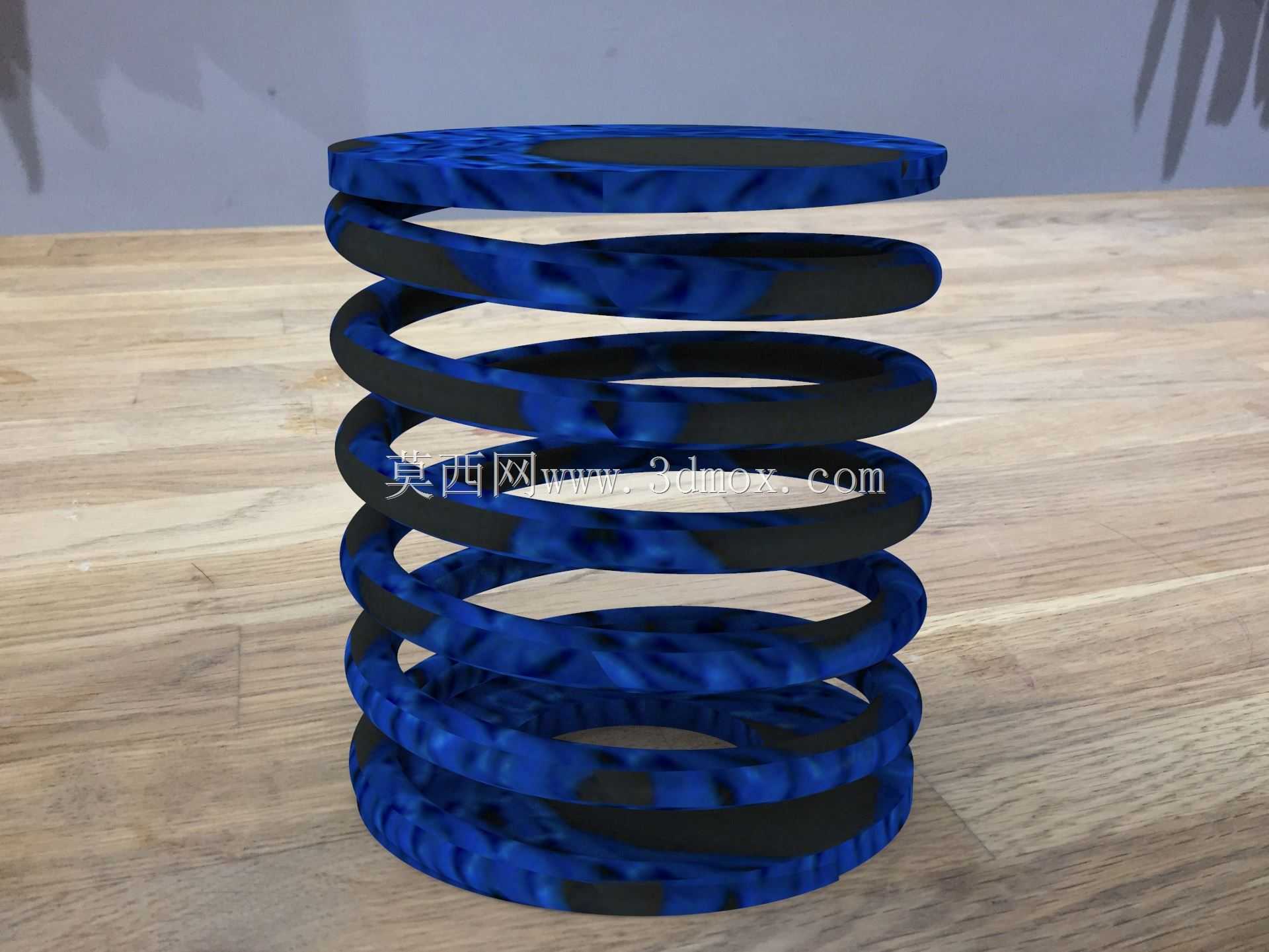

发动机配气机构用变径螺旋摇臂弹簧

项目分类:通用机械零部件 发布时间:2021-10-25 ID:334672
  • 发动机配气机构用变径螺旋摇臂弹簧
  • 发动机配气机构用变径螺旋摇臂弹簧

  在往复式动力机械的配气系统里,这类配套摇臂使用的螺旋弹性元件,是衔接凸轮轴与气门组件的核心传力缓冲部件,日常在汽车乘用车发动机、大排量摩托车动力单元、小型船舶舷外机、轻型往复式航空发动机的配气机构中都能见到它的应用场景。它的核心作用是在摇臂跟随凸轮凸角做往复摆动的过程中,持续提供稳定的轴向回弹力,保证摇臂的从动端始终贴合凸轮型面,不会因为凸轮轴高速旋转产生的惯性力出现脱开、跳齿的问题,同时把凸轮的旋转驱动行程精准传递到气门杆端,完成进气、排气门的定时开启与闭合,保证燃烧室进排气过程的时序精准。

  从结构设计逻辑来看,这款弹性元件采用了变径中凸的螺旋圈型设计,和传统等径圆柱弹簧不同,它的两端支撑圈直径更大,中间工作圈的直径逐步收窄再平缓过渡,这种结构首先能在有限的安装空间里获得更长的有效工作行程,同等压缩量下的应力分布更均匀,不会出现等径弹簧在大压缩比工况下圈与圈之间的挤压干涉问题。设计过程中需要先匹配对应摇臂的摆角行程,计算凸轮最大升程下弹簧的压缩量,校核每一圈弹簧的切应力数值,保证在发动机最高额定转速下,弹簧的固有频率避开凸轮轴的激励频率,避免出现共振导致的弹簧断裂、气门开闭失准故障。两端的支撑圈做了并圈磨平处理,安装时端面和摇臂弹簧座、缸盖安装面的贴合度更高,不会因为支撑面偏斜导致弹簧工作时出现偏磨、侧向力过大的问题,有效延长部件的使用寿命。

  从安装边界来看,这款弹簧的大端外径匹配常规顶置气门发动机摇臂室的弹簧座安装沉孔尺寸,小端直径适配摇臂上的弹簧定位凸台,安装时不需要额外加工定制转接座,直接替换同规格的原配弹簧即可。自由长度的设定匹配对应排量发动机的气门间隙调整范围,安装后的预紧力刚好能抵消摇臂自身的往复惯性力,不会因为预紧力过大导致凸轮型面磨损加剧,也不会因为预紧力不足出现气门闭合不严、气缸压力泄漏的问题。弹簧的圈间间隙经过精准计算,在最大工作压缩量下依然保留有合理的安全间隙,不会出现圈间碰擦产生的异响和附加应力,表面的强化处理层能耐受摇臂室内高温机油的长期浸泡,不会因为机油腐蚀、温度交变出现弹力衰减过快的问题。

  在实际设备运行过程中,这个部件的性能稳定性直接影响整个配气机构的工作可靠性,一旦弹簧出现弹力衰减、断裂的问题,轻则导致气门开闭正时错位,发动机动力下降、怠速抖动,重则出现气门撞击活塞的严重机械故障。因此在建模设计阶段,就需要充分考虑不同工况下的载荷变化,比如发动机急加速时凸轮轴转速快速提升带来的动载荷变化,冷启动时机油粘度大带来的附加阻尼,长时间高负荷运行时的温度升高对弹簧材料弹性模量的影响,通过参数化的螺旋线建模调整每一圈的螺距、直径变化曲线,让弹簧的刚度特性曲线匹配摇臂整个摆动行程的受力需求,在摇臂初始摆动阶段提供较小的弹力减少凸轮驱动阻力,在气门接近最大升程时逐步提升弹力,保证气门快速闭合不会出现落座延迟。

  不同于常规的圆柱螺旋弹簧,这种变径结构的弹簧在三维建模时需要注意螺旋路径的平滑过渡,不能出现直径突变的折角,否则在实际生产绕制时会出现应力集中点,使用过程中容易在折角位置出现断裂。建模时需要先根据受力计算结果绘制螺旋线的控制参数,通过变螺距、变直径的扫掠路径生成弹簧实体,同时预留出两端支撑圈的磨平加工余量,保证生成的模型能直接导入工程图模块生成生产用图纸,也能直接导入有限元分析模块做应力、模态的仿真验证,减少后续实物测试的迭代次数。对于从事发动机配气机构设计、零部件逆向建模的工程师来说,这类变径弹簧的建模逻辑也可以延伸到其他需要特殊刚度特性的弹性部件设计中,通过调整螺旋线的直径、螺距变化规律,适配不同安装空间、不同受力需求的应用场景。
