内燃机用多凸缘凸轮轴结构设计

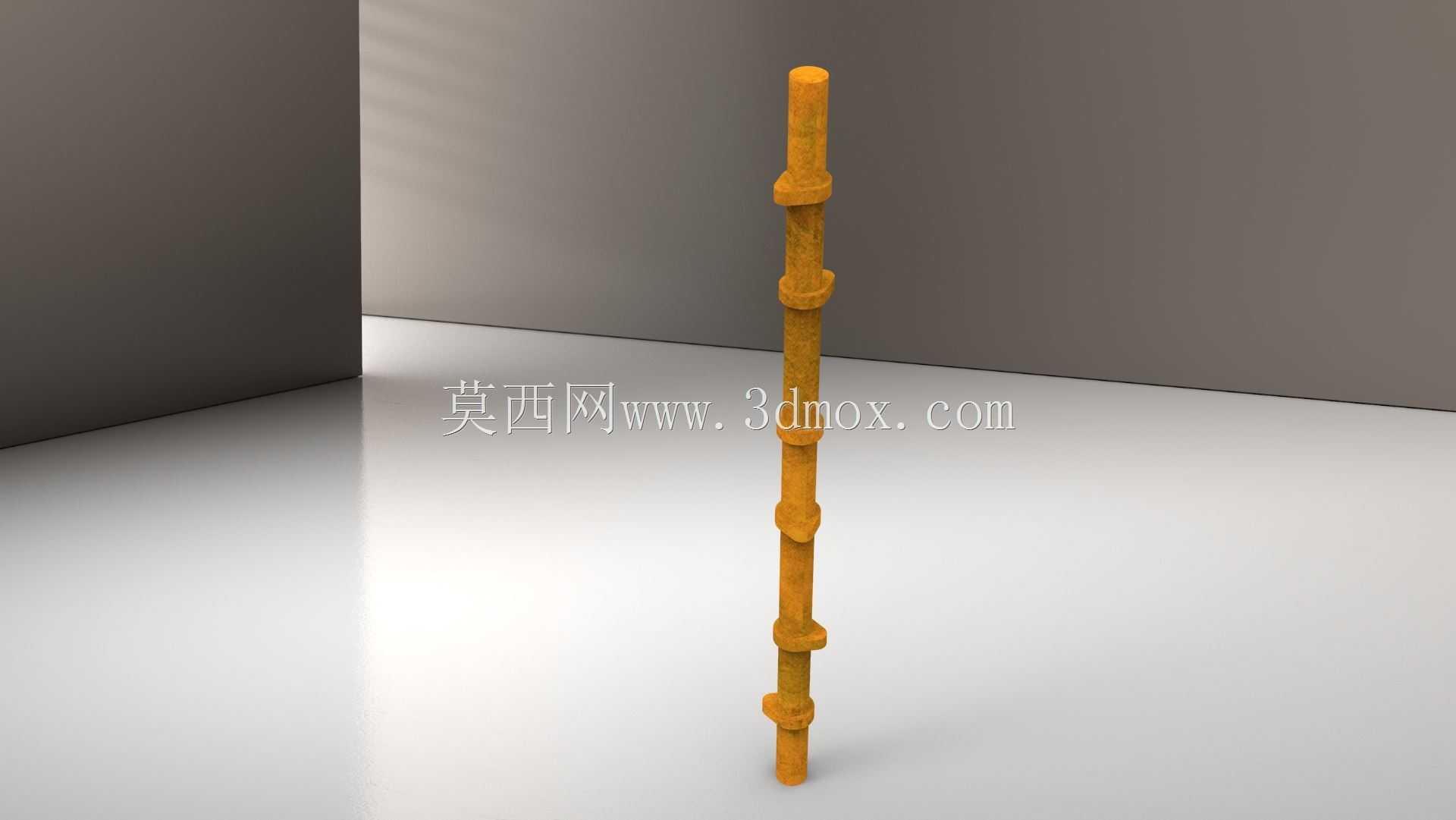

　　在往复式内燃机的配气机构设计中，凸轮轴是核心驱动构件，直接决定了气门的开启升程、开闭相位与持续时长，是影响发动机充气效率、动力输出特性与运转平顺性的关键零件。这款凸轮轴采用整体式长轴结构设计，沿轴向依次排布多组不同轮廓的凸轮凸缘，对应发动机各气缸的进排气门驱动需求，每组凸轮的型线都经过匹配性设计，能够将自身的旋转运动精准转化为气门挺柱的往复直线运动，保证各气缸进排气过程按预设点火顺序有序完成，避免出现气门干涉、配气相位偏差等问题。

　　从实际应用场景来看，这类凸轮轴主要适配直列多缸内燃机，覆盖乘用车汽油机、小型柴油机以及早期机械式调速电机的转速控制机构，在机械控制点火系统中，凸轮轴的凸缘轮廓还会配合断电器触点实现点火时刻的精准控制，无需额外的电控信号触发即可完成点火时序匹配。设计过程中首先要确定各凸轮的轴向安装位置，需要和气缸盖内的气门中心、挺柱安装孔位严格对齐，轴向定位基准选在轴端的轴承轴颈位置，保证整根轴旋转时的径向跳动量控制在允许范围内，避免凸轮型面和挺柱出现偏磨。

　　凸轮轴的外形尺寸设计需要匹配气缸盖的安装空间，轴身直径沿轴向根据受力情况做阶梯变化，凸轮凸缘的基圆直径、升程段轮廓都经过运动学仿真验证，保证气门开启过程中不存在加速度突变，降低配气机构的冲击载荷与运转噪音。安装边界方面，轴身上设置的多组轴颈和气缸盖内的凸轮轴轴承孔配合，配合间隙根据工作温度、材料热膨胀系数设定，保证冷启动与热机状态下都能灵活转动，不会出现卡滞或间隙过大导致的异响问题。轴端预留的驱动结构可以适配正时齿轮、正时链条或正时皮带的连接需求，保证凸轮轴和曲轴之间的传动比稳定维持在2:1，匹配四冲程发动机的工作循环要求。

　　从功能特性来看，这款凸轮轴的凸轮型面采用等加速等减速运动规律设计，在气门开启初期快速提升升程保证进气效率，开启后期平缓过渡降低落座冲击，每个凸轮的相位角根据发动机的配气相位要求设置，对应不同气缸的工作顺序错开相应角度，保证各缸进排气过程互不干扰。轴身的油道设计可以将发动机润滑油引导至各轴颈与凸轮型面位置，在运转过程中形成稳定油膜，降低摩擦副的磨损速率，延长零件使用寿命。在三维建模过程中，首先绘制整根轴的回转基体，再根据各缸位置依次绘制单个凸轮的轮廓曲线，通过扫掠、拉伸切除等特征完成凸缘结构的创建，之后对轴颈、过渡圆角位置做细节处理，所有过渡位置都设置合理的圆角半径，避免应力集中导致轴身断裂，建模完成后需要做运动干涉检查，验证凸轮旋转过程中和周边气门、挺柱、气缸盖结构不存在运动干涉，同时校核轴的扭转刚度与弯曲刚度，保证高速运转时的形变量在允许范围内，不会影响配气相位的准确性。

　　在实际设备装配过程中，凸轮轴的安装需要严格对准正时标记，一旦相位出现偏差，轻则导致发动机动力不足、油耗升高，重则出现气门撞击活塞的严重故障，因此建模时会在轴端特意设置正时标记的定位特征，方便装配过程中的对位操作。针对不同的发动机性能需求，凸轮的型线可以做针对性调整，偏向动力输出的发动机会增大气门升程、延长开启持续时间，偏向经济性的发动机会适当降低升程，减少泵气损失，这款模型的凸轮参数可以作为基础设计模板，根据具体的发动机性能目标做参数化调整，快速衍生出适配不同机型的凸轮轴结构。
