直列四缸发动机气缸盖结构设计

在往复式内燃机的整体架构中，气缸盖是承担核心功能的关键构件，其安装位置处于缸体顶部的气缸上方，通过缸盖垫片与缸体上平面实现密封配合，共同围合形成封闭的燃烧室空间，为燃油与空气的混合压缩、燃烧做功提供密闭的承压环境。从实际装机应用场景来看，这类直列排布的四缸气缸盖多用于小排量乘用车、轻型商用车的汽油或柴油动力单元，也可适配小型固定式发电机组、农用机械的动力端，是动力输出过程中不可或缺的核心承载部件。

从功能特性维度拆解，该气缸盖需要同时满足多系统的集成需求：首先是密封承压功能，在发动机做功行程中，燃烧室内瞬时最高压力可达数兆帕，温度超过两千摄氏度，气缸盖既要承受交变的热负荷与机械冲击，还要保证与缸体结合面的密封可靠性，避免出现燃气泄漏、冷却液渗漏、机油窜通等故障；其次是介质通道集成功能，盖体内部铸有连通的进排气道，为新鲜混合气进入气缸、燃烧后废气排出提供流通路径，同时集成了冷却液流道与润滑油道，分别承担高温工况下的散热、配气机构运动副的润滑功能；此外，盖体上预留的多组安装位，可直接装配气门、气门弹簧、凸轮轴支座、火花塞或者喷油器等零部件，部分同结构机型还会在盖体端部集成正时机构的安装定位面，进一步压缩动力单元的整体轴向尺寸。

在结构设计思路上，该气缸盖采用整体式铸造结构，相较于分体式缸盖，整体式结构的刚度更好，密封面的平面度更容易控制，可有效降低缸垫冲蚀的故障概率。设计过程中首先要匹配缸体的缸心距参数，四个气缸对应的燃烧室凹坑位置严格与缸筒中心对齐，保证燃烧室容积的一致性，将各缸压缩比偏差控制在工程允许范围内；进排气道的走向经过流场优化，在保证气道截面足够流通面积的前提下，尽可能降低进气阻力、优化进气涡流强度，提升油气混合的均匀度，兼顾动力输出与燃油经济性。盖体上的螺栓孔位置围绕每个气缸周向均匀排布，螺栓拧紧时的压紧力可均匀作用在缸垫上，避免局部压力不足导致的密封失效；同时螺栓孔的深度设计需要避让内部的冷却水道与油道，防止出现油水混合的问题。

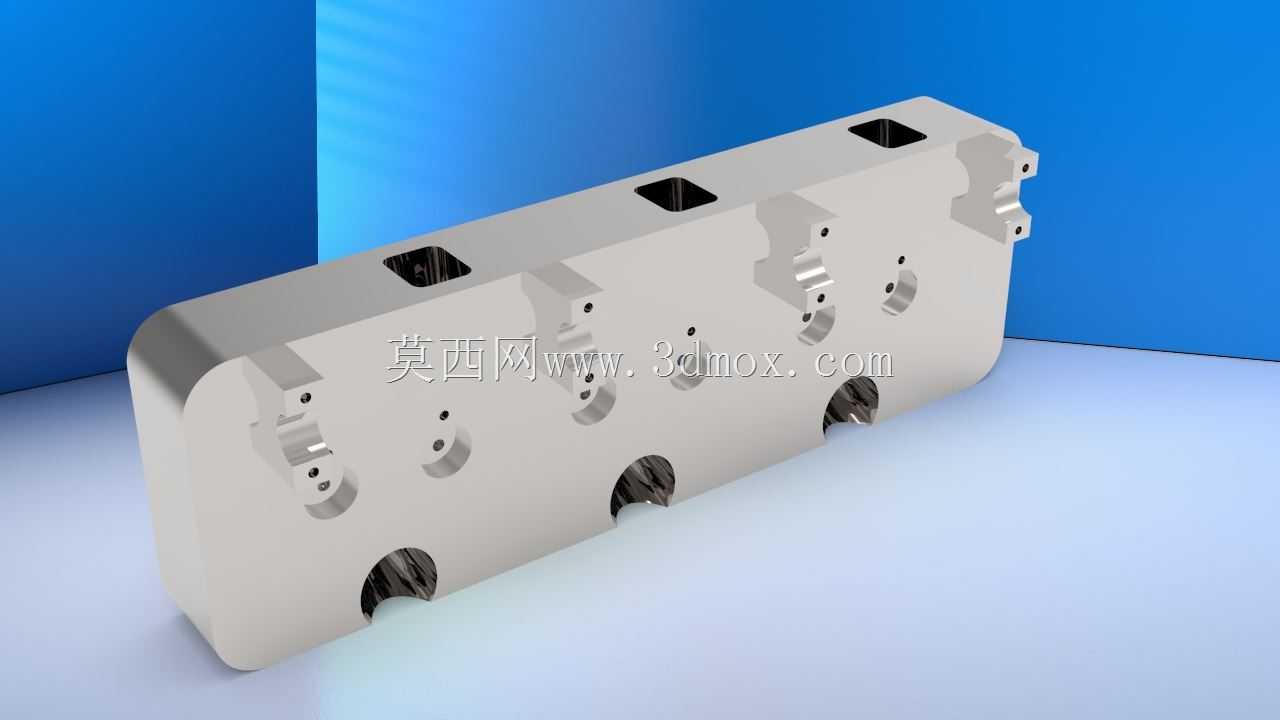

从外形尺寸与安装边界来看，该气缸盖整体为长条形块状结构，长度方向匹配直列四缸的排布跨度，宽度方向覆盖缸体顶部的进排气侧安装面，高度方向预留足够的气门升程空间与水道布置空间。安装时以缸体上平面的两个定位销孔作为定位基准，保证缸盖与缸体的相对位置精度，盖体侧面的进排气接口分别对接进气歧管与排气歧管，端面的平面度、螺栓孔位置度需要满足对应歧管的密封安装要求；顶部的气门安装座孔同轴度、圆柱度精度直接影响气门的往复运动密封性，加工过程中需要采用专用镗床保证形位公差。盖体上的冷却水道进水口对接缸体顶部的上水孔，冷却液进入缸盖水套后优先流经燃烧室周围、气门座圈等热负荷集中区域，再通过节温器腔体流出，保证高温区域的散热效率，避免局部热应力过大导致的盖体开裂。

在细节结构处理上，盖体边缘的圆角过渡可有效降低铸造应力集中，提升构件的疲劳强度；每个气缸对应的火花塞或者喷油器安装孔位于燃烧室顶部中心位置，保证点火或者喷油位置处于燃烧室的最优区域，提升燃烧效率；盖体上的加强筋布置在受力较大的螺栓凸台、轴承座位置，在不额外增加过多壁厚的前提下提升整体结构刚度，控制构件整体重量。这类气缸盖的设计需要经过多轮热应力、机械应力仿真校核，结合台架试验的耐久测试结果调整壁厚与水道走向，才能满足发动机全工况下的使用可靠性要求。
