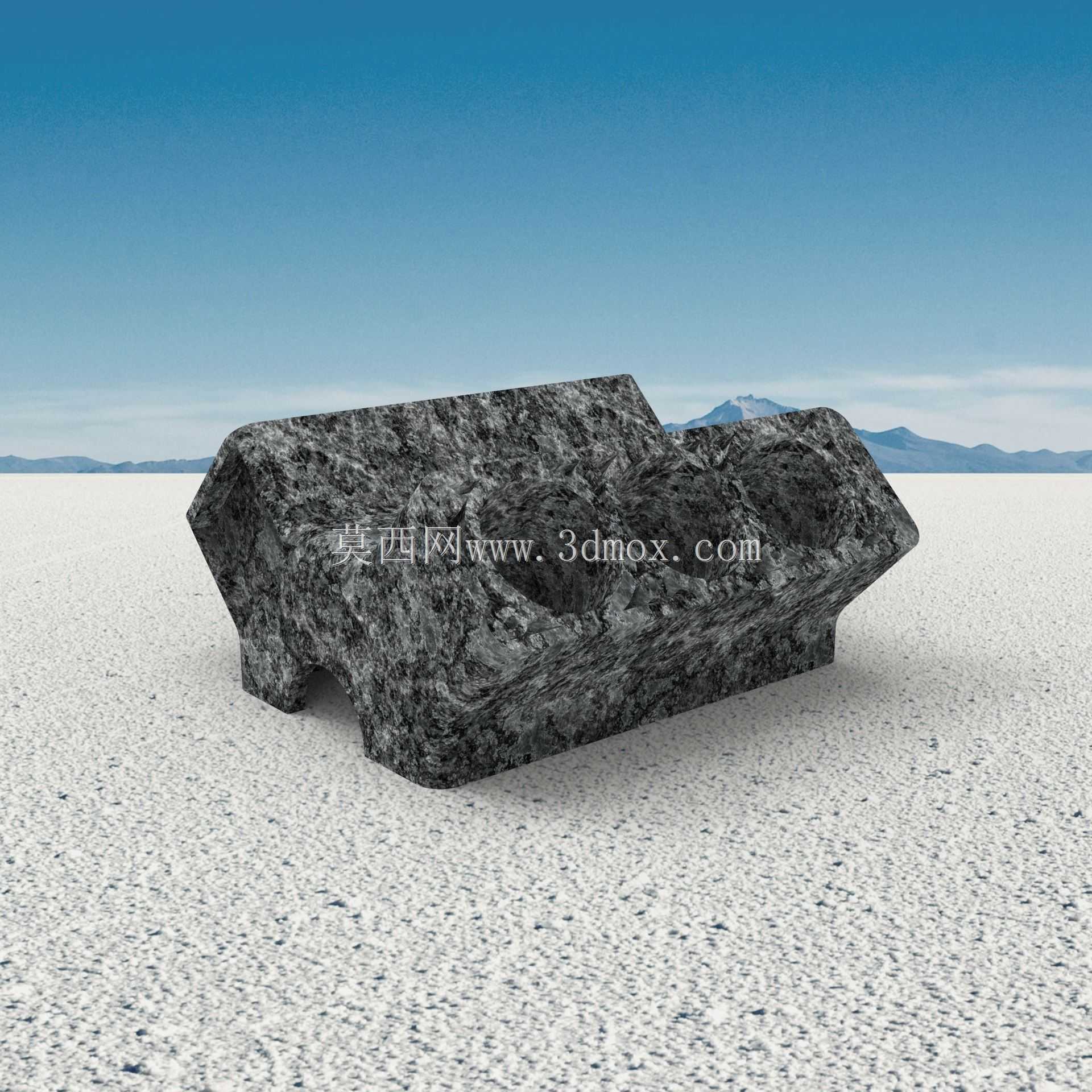

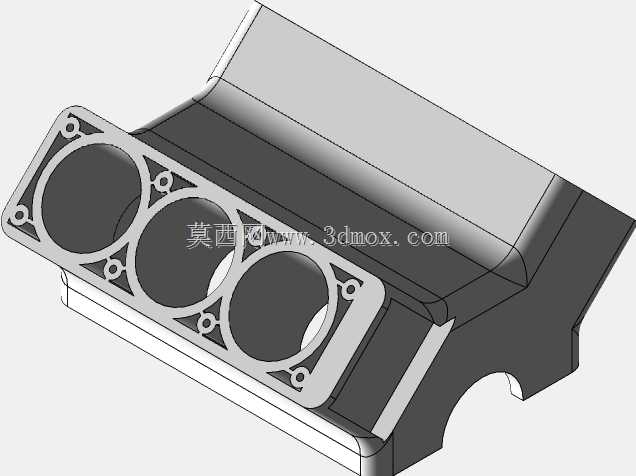

汽车内燃机缸体结构三维数模

在汽车动力总成的开发流程里，缸体作为整台内燃机的承载基体，所有曲柄连杆机构、配气机构、冷却润滑回路、供油点火附件都要依托这个基础构件完成装配定位，其结构合理性直接决定了整机的NVH表现、可靠性与使用寿命。早期的车用动力单元曾采用缸体与曲轴箱分体加工再栓接的方案，随着铸造工艺与结构设计能力的提升，目前主流的量产机型大多将二者整合为一体式铸件，减少了结合面的密封风险，也提升了整体刚性。从实际应用场景来看，这类缸体结构需要承受活塞往复运动传递的交变冲击力、燃烧过程的高温高压载荷，同时还要为冷却系统的水道、润滑系统的油道预留集成式的内部通路，避免外接管路带来的泄漏隐患与布置空间浪费。在做三维结构设计时，首先要敲定的是气缸中心距参数，这个尺寸直接决定了整机的横向宽度，既要给气缸壁预留足够的厚度来承受燃烧压力，也要给相邻气缸之间的冷却水道留出通流截面，避免出现局部热负荷过高导致的缸体变形。缸体的下部安装边界需要匹配曲轴的回转半径，预留出曲轴运动的避让空间，同时主轴承座的安装平面要保证足够的平面度与同轴度公差，确保曲轴运转时不会出现偏磨。上部的气缸盖安装面需要布置均匀的螺栓孔位，按照工艺要求的拧紧顺序可以保证缸垫的密封压力均匀分布，避免出现冲缸故障。侧面的安装凸台分别用于固定机油泵、水泵、起动机、机油滤清器等附件，每个凸台的定位尺寸都要和对应附件的安装接口完全匹配，同时要预留出装配操作的空间，避免出现工具无法到达拧紧位置的问题。在结构强度校核环节，需要重点关注主轴承座、气缸壁、缸筒周围这些高应力区域的壁厚分布，通过合理的加强筋布置来分散应力，避免在交变载荷下出现疲劳裂纹。冷却水道的走向设计要保证各个气缸周围的冷却流量均匀，避免出现前后缸温差过大导致的热变形不均，进而引发活塞拉缸、缸垫密封失效等问题。油道的设计要保证机油能够以足够的压力到达各个摩擦副，同时要避免出现油道死角导致的杂质沉积，影响润滑系统的清洁度。对于维修场景的适配，缸体侧面还要预留机油尺安装孔、工艺堵盖位置，方便后期使用过程中的油位检查与水道清洁。在建模过程中，所有的安装孔位、凸台、加强筋都要和实际加工工艺匹配，比如铸造拔模斜度、加工余量预留、圆角过渡这些细节，都要符合铸造与机加工的工艺要求，避免出现设计出来的结构无法量产的问题。不同排量的机型缸体高度会根据活塞行程做对应调整，同时曲轴箱的下部结构还要匹配油底壳的安装型面，保证结合面的密封可靠性。对于增压机型的缸体，还要在对应位置预留传感器安装孔，用于监测缸内压力、水温等运行参数，为电控系统提供信号输入。整个缸体的外部轮廓还要考虑整车机舱的布置边界，和周边的悬置支架、进排气歧管、管线的间隙要满足动态运动下的安全距离要求，避免车辆运行过程中出现干涉磨损。
