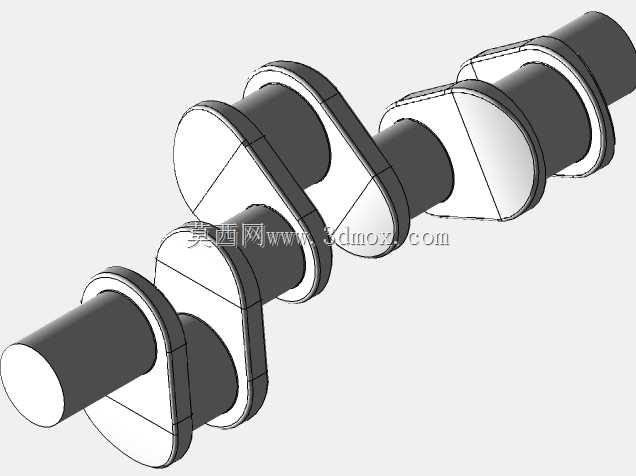

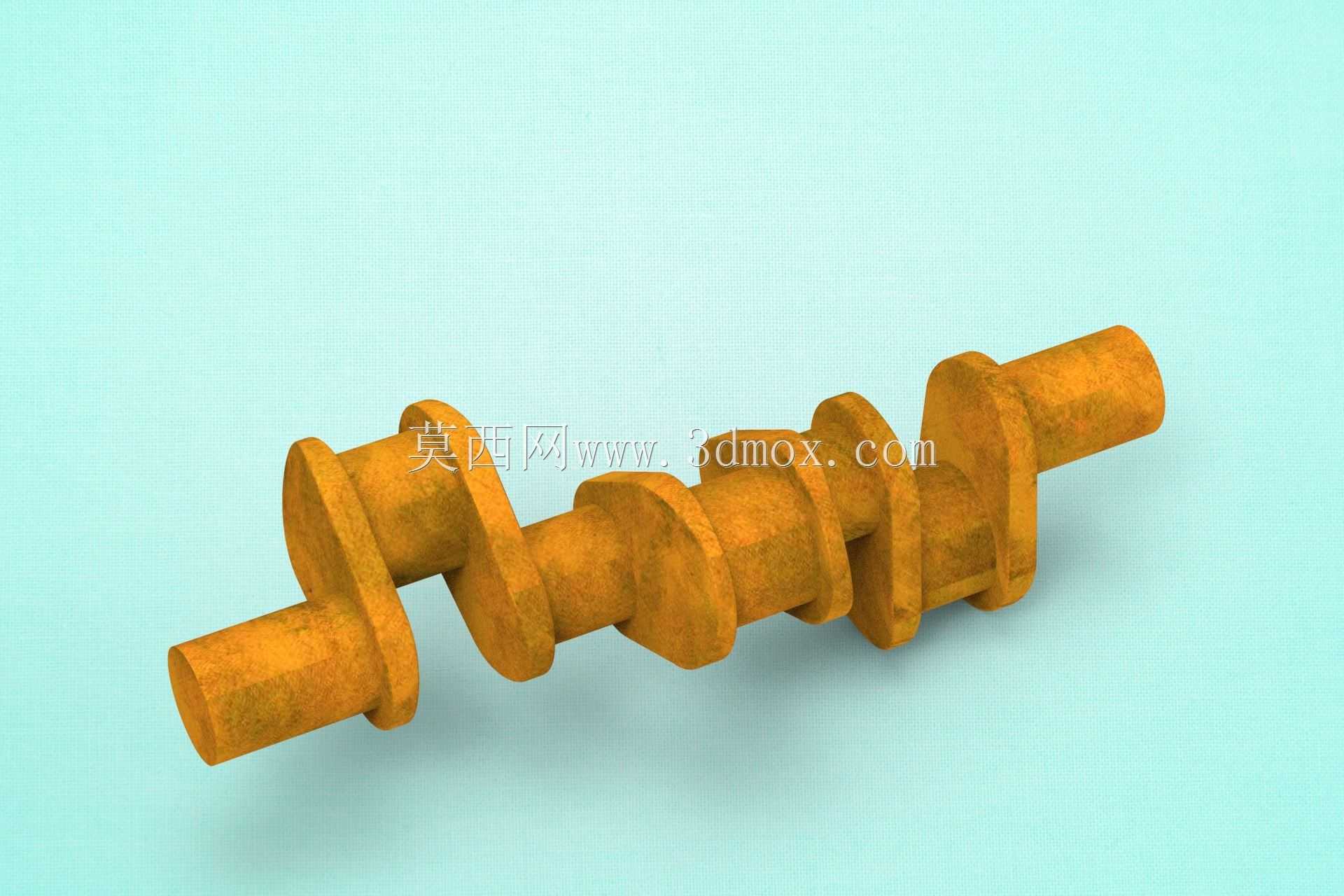

内燃机用多拐曲轴结构三维设计

在往复式内燃机的动力传递链路里，曲轴是把活塞往复直线运动转化为旋转扭矩输出的核心承载部件，其结构合理性直接决定整机的运转平顺性、疲劳寿命与动力输出效率。这款曲轴采用四缸机常用的全支承结构设计，相邻曲拐之间设置独立主轴颈，每段主轴颈对应一道主轴承座安装位，能在高转速工况下有效分散曲拐受活塞连杆传递来的爆发压力，避免轴颈局部应力集中导致的弯曲疲劳失效。从结构布局来看，各曲拐按照1-3-4-2的四缸机点火间隔角做相位排布，相邻工作曲拐夹角为180度，保证每个做功行程都有对应曲拐承接活塞推力，让整机运转时的扭矩输出更连续，降低旋转过程中的一阶、二阶往复惯性力波动，减少整机振动幅值。

设计过程中，主轴颈与连杆轴颈均采用大圆角过渡结构，避免轴颈与曲柄臂连接位置出现应力突变，圆角区域的表面粗糙度要求控制在Ra0.8以内，减少微观缺口带来的疲劳裂纹萌生风险。曲柄臂采用椭圆形截面优化，在保证足够抗弯截面模量的前提下，尽可能去除非承载区域的冗余材料，降低曲轴整体旋转惯量，让发动机的油门响应速度更快，同时减少旋转过程中的动平衡校正余量。轴颈内部设计有贯通式油道，连通主轴颈与连杆轴颈的摩擦副表面，发动机运转时压力机油可通过内部油道直接输送到连杆轴承与主轴承的配合面，形成稳定的压力润滑油膜，避免高负荷工况下轴瓦出现干摩擦烧蚀问题。

从安装边界来看，曲轴前端预留有正时齿轮、皮带轮与扭转减振器的安装轴段，轴段上设计有标准平键槽与锁紧螺纹孔，保证前端附件的周向与轴向定位可靠，避免高速运转时附件出现周向滑移；后端设计有法兰盘结构，通过均布的螺栓孔与飞轮组件连接，法兰端面上设置有定位止口，保证飞轮与曲轴的同轴度控制在0.02mm以内，减少飞轮旋转时的端面跳动量。主轴颈的直径公差按照IT6级精度设计，与主轴承瓦的配合间隙控制在0.03-0.06mm区间，既保证机油能顺利进入摩擦面形成油膜，又避免间隙过大导致运转过程中出现机油压力异常降低的问题。连杆轴颈的宽度与对应连杆大头的宽度匹配，轴向留有0.1-0.2mm的窜动间隙，补偿曲轴受热膨胀后的轴向伸长量，避免工作过程中出现轴颈端面与连杆侧面的异常磨损。

实际应用场景中，这类结构的曲轴广泛适配1.5-2.0L排量的直列四缸水冷汽油机，可搭载在家用乘用车、小型工程机械动力单元、固定式发电机组等设备上。在乘用车动力场景下，曲轴的动平衡精度要求达到G2.5级，每端的不平衡量控制在5g·cm以内，保证发动机在3000-6000rpm的常用转速区间运转平稳，不会因为曲轴自身不平衡量导致整车出现方向盘抖动、座舱共振等NVH问题。在固定式发电机组场景下，曲轴后端可直接连接发电机转子，输出的旋转扭矩带动转子切割磁感线产生电能，此时曲轴的设计会适当加大主轴颈直径，提升长时间满负荷运转下的结构强度，适配发电机组连续数千小时稳定运行的工况需求。

建模过程中，所有轴颈的圆柱度、同轴度形位公差都按照实际加工要求做了特征标注，曲柄臂的拔模斜度、铸造圆角都符合砂型铸造的工艺要求，不需要额外做工艺修改就可以直接对接铸造工艺开模生产。油道的孔径、走向完全匹配实际润滑系统的流量需求，油道口位置设计有倒角，避免安装过程中刮伤密封胶圈导致机油泄漏。整体模型的装配基准统一以曲轴两端主轴颈的公共轴线为基准，所有配合特征的位置度都围绕该基准做约束，方便设计人员在做整机装配仿真时直接调用，快速完成活塞连杆组、缸体、飞轮等周边部件的装配干涉检查，验证运动过程中活塞行程、连杆摆角是否在设计合理区间，提前排查结构设计中存在的运动干涉、间隙不足等问题，减少后续物理样机的试错成本。
