内燃机气门传动用摇臂结构三维数模

在往复式内燃机的配气机构系统中，摇臂是承担运动形式转换与力传递的核心杠杆类零件，其安装位置处于凸轮轴与气门杆端部之间，是顶置气门式配气机构中不可或缺的中间传动构件。从实际工况来看，摇臂的核心作用是将凸轮轴旋转过程中凸轮凸角产生的周期性径向位移，通过自身的杠杆摆动转换为气门杆的轴向线性运动，以此精准控制进排气门的开启升程与开启时序，匹配内燃机不同转速工况下的进排气效率需求，其工作状态直接决定了内燃机配气相位的准确性，进而影响整机的动力输出表现、燃油经济性与排放水平。

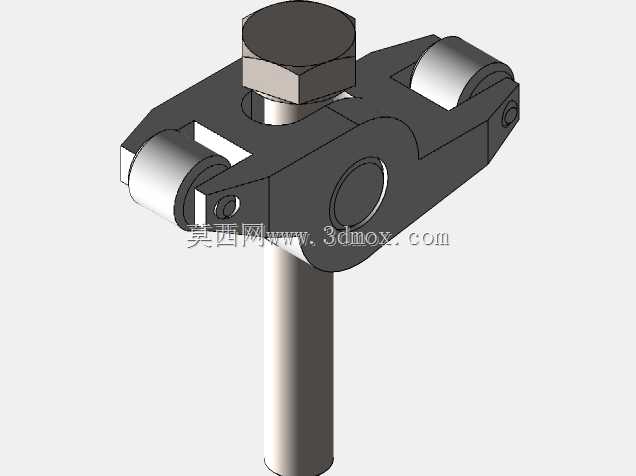

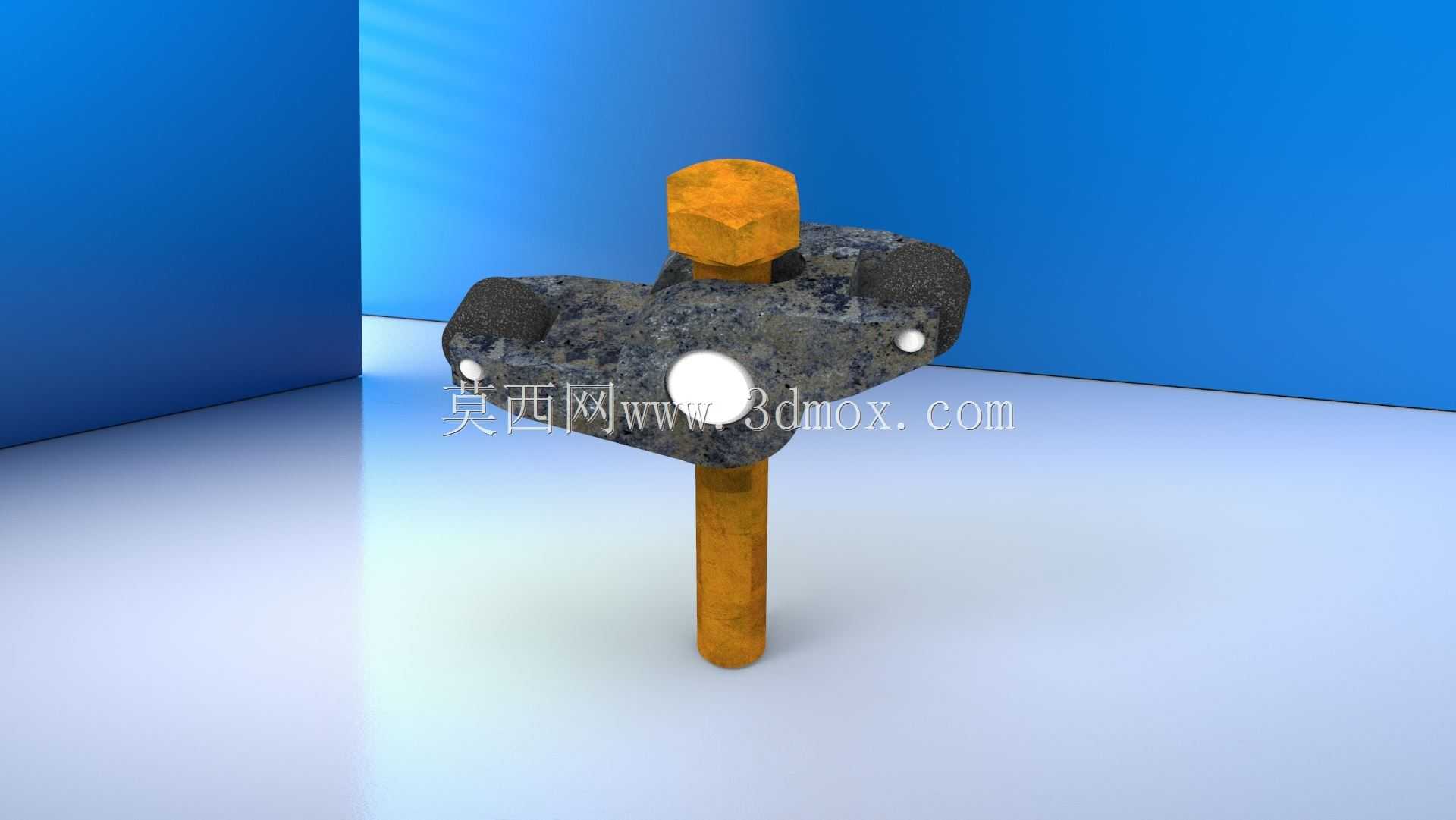

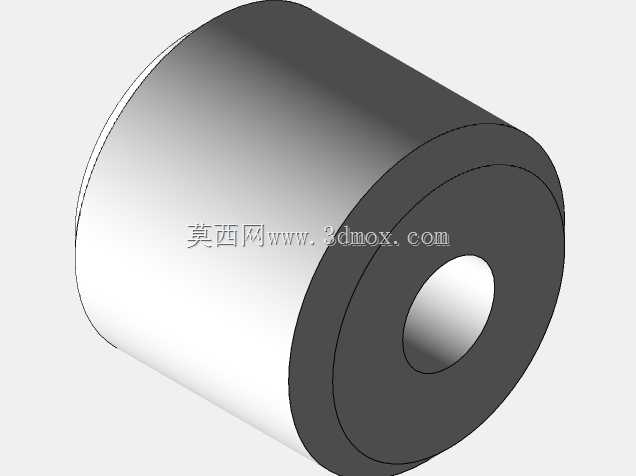

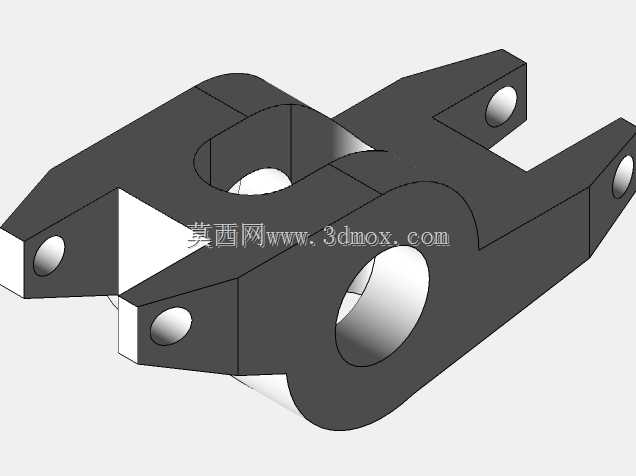

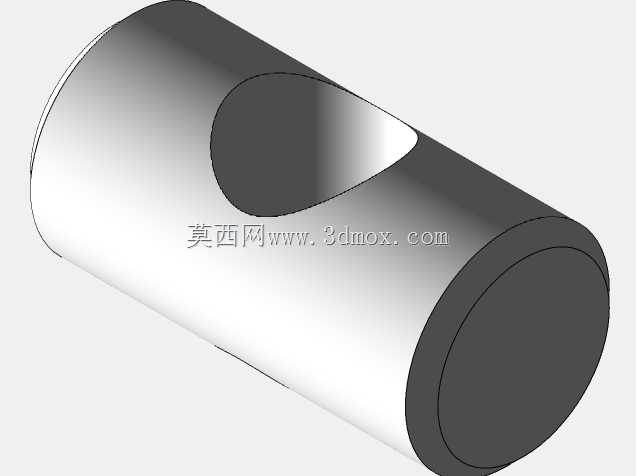

从结构设计思路来看，该摇臂采用了双臂式杠杆构型，主体为异形铸造成型结构，中部设置有贯穿的安装孔位，用于配套摇臂轴实现摆动自由度的约束，安装时摇臂可绕摇臂轴做定轴往复摆动，孔位内部设计有油槽结构，可接入发动机润滑系统的压力机油，在轴与孔的配合面形成稳定油膜，降低高频摆动下的接触磨损。摇臂靠近凸轮轴的一端设计有圆弧接触面，工作时该面与凸轮凸角的型面持续接触，将凸轮的旋转顶升动作转化为自身的摆动力矩，接触面的圆弧曲率经过匹配计算，可在凸轮升程全段保持平滑接触，避免出现运动卡滞或接触应力集中的问题；另一端为气门驱动端，设置有可调式间隙调整螺钉与锁紧螺母，也就是模型中呈现的金色六角头杆件结构，该结构用于补偿气门工作受热后的膨胀量，保证冷机状态下气门与摇臂之间留有合理的配合间隙，避免热态下气门关闭不严导致的气缸漏气问题，调整螺钉的端部采用球面设计，与气门杆顶端的平面接触时可自动适配微小的角度偏差，减少接触偏磨。

从外形尺寸与安装边界来看，该摇臂的主体轮廓适配小排量直列内燃机的气缸盖安装空间，整体横向跨距围绕摇臂轴安装孔对称分布，杠杆比经过匹配凸轮升程与气门设计升程计算确定，可在保证气门获得足够开启升程的同时，降低凸轮型面的顶升行程需求，减少凸轮轴驱动扭矩损耗。安装时摇臂轴穿入中部安装孔后，两端通过支座固定在气缸盖的摇臂室安装面上，摇臂下方需预留足够的摆动避让空间，避免摆动过程中与气缸盖本体、气门弹簧上座等周边零件发生运动干涉；调整螺钉的伸出长度需根据气门间隙标准值调整，调整到位后通过六角锁紧螺母锁止，防止发动机工作过程中螺钉松动导致间隙变化。

在实际应用场景中，这类摇臂广泛应用于小排量乘用车汽油机、小型通用汽油机、摩托车发动机等采用顶置气门配气机构的动力设备中，工作过程中承受凸轮侧的周期性冲击载荷与气门弹簧的回位弹力，因此主体材质多采用合金铸铁或模锻钢成型，接触表面经过淬火硬化处理，提升耐磨性能；部分高转速机型的摇臂还会在凸轮接触端镶嵌硬质合金衬片，进一步降低高频接触下的磨损速率。建模过程中需重点保证凸轮接触面的轮廓精度、摇臂轴安装孔的同轴度、调整螺钉安装螺纹孔与气门接触端的位置度，这些形位公差直接影响摇臂装配后的运动平顺性与配气相位准确性，若孔位同轴度偏差过大，会导致摇臂摆动时出现卡滞、偏磨，甚至引发气门开闭异常、发动机动力下降等故障。
