便携式长条形蓝牙音箱结构设计方案

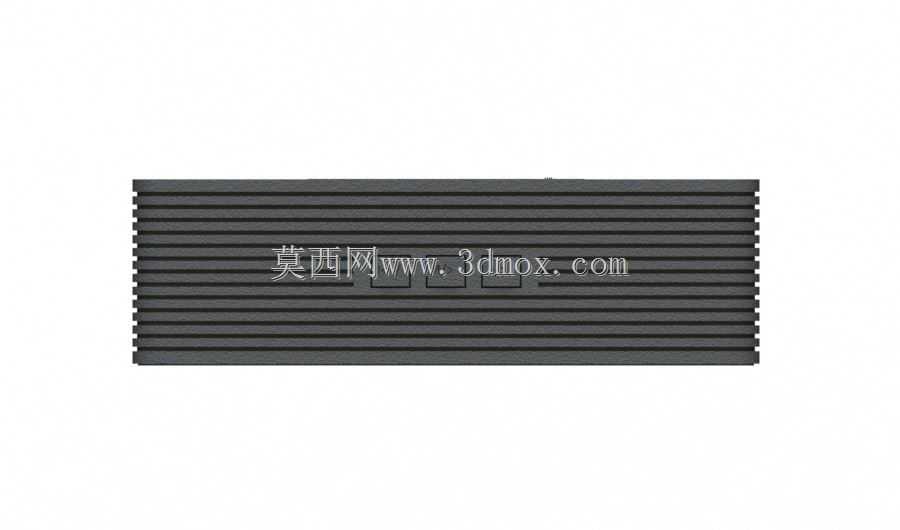

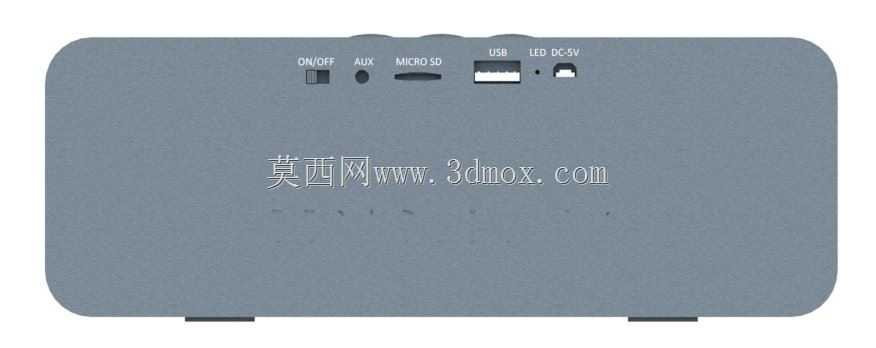

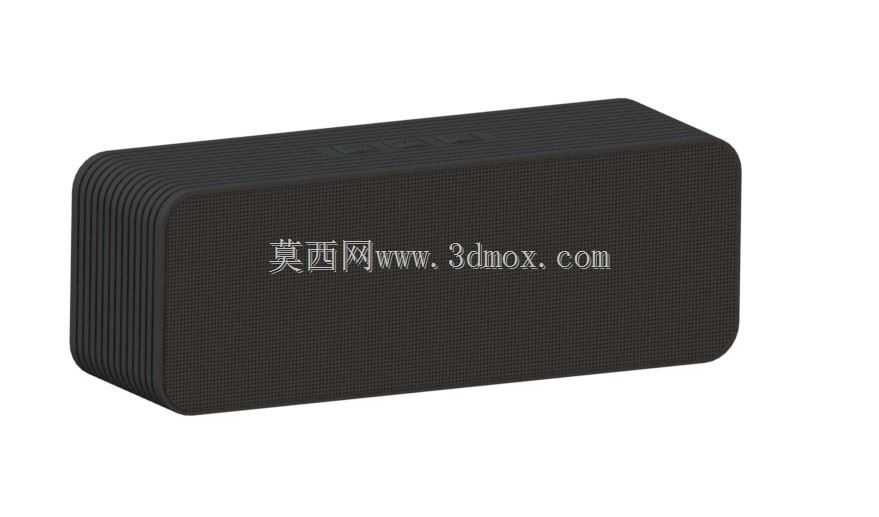

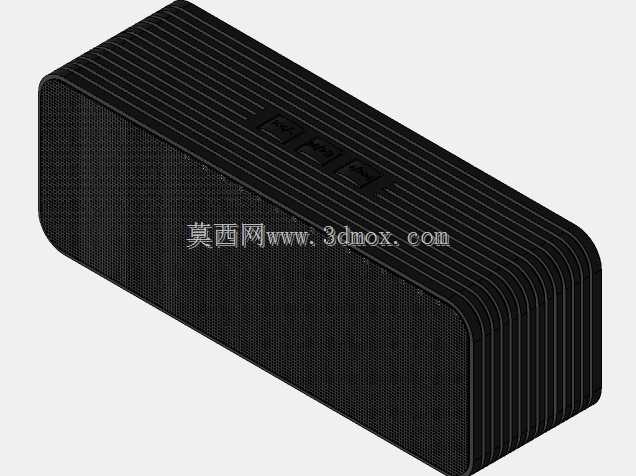

这款长条形便携音箱的结构设计，首先要兼顾桌面近场聆听与外出携带的双重使用场景，日常放置在办公桌、卧室床头柜时，横向长条形态可以在有限桌面空间内提供更宽的声场覆盖，避免传统方正小音箱发声指向性过窄的问题，外出放入背包侧袋时，圆角过渡的壳体不会刮蹭包内其他物品，整体厚度控制在常规充电宝的尺寸区间，不会额外占用过多收纳空间。从功能实现层面看，壳体正面采用整面网罩覆盖，网罩下方对应双发声单元的安装位，网罩的开孔率经过匹配计算，既可以阻挡日常使用中的灰尘、泼溅液体接触内部振膜，又不会对中高频声波的传递造成明显衰减，网罩与壳体采用卡扣式连接，没有外露的固定螺丝，后续维修更换单元时不需要额外撬片就能完成拆卸。壳体侧面的密集竖条纹理并非单纯装饰，一方面是增加手持握持时的摩擦力，单手握持移动设备时不容易打滑脱落，另一方面这些竖条结构相当于在壳体侧壁增加了多道纵向加强筋，在不额外增加壳体壁厚的前提下，提升了侧壁的抗形变能力，即使设备从桌面高度意外跌落，侧壁也不容易出现凹陷开裂的问题，同时竖条纹理还能掩盖日常使用中产生的细微划痕，长期使用后外观不会显得过于陈旧。设计过程中首先确定的是内部元器件的排布边界，两个全频发声单元对称布置在壳体内腔左右两侧，中间位置预留锂电池与主控电路板的安装空间，被动辐射器布置在壳体背面靠近两端的位置，这样的排布可以让内部配重尽量均匀，放置在光滑桌面时不会出现一端翘起的情况，同时腔体的容积经过匹配计算，刚好满足两个全频单元的低频谐振需求，不需要额外增加独立的密封小腔体，减少了内部隔层的零件数量，降低整体装配复杂度。安装边界方面，壳体底部预留了四个对称的硅胶脚垫安装位，脚垫突出壳体底面1.2mm，既可以隔离桌面的振动传递，避免大音量播放时设备与桌面产生共振杂音，又能让壳体底部与桌面之间留出微小缝隙，方便设备工作时产生的热量通过底部缝隙自然散出，不需要额外开设散热孔破坏壳体的整体密封性。壳体的所有拼接缝都设计在侧面与背面的转角位置，正面视觉区域没有拼接缝隙，保证外观的整体性，所有转角的圆角半径统一控制在8mm，既符合手持握持的人体工学弧度，又能在注塑生产时让塑料熔体在模具型腔内流动更顺畅，减少注塑件的缺胶、应力集中问题。按键与接口的布置集中在壳体顶部的内凹区域，内凹的结构可以避免设备平放在背包内时，按键被其他物品挤压误触发，接口位置预留了足够的插拔空间，常规的Type-C插头、3.5mm音频插头插入时不会被壳体边缘干涉。内部的PCB板安装位设计了三个定位柱与两个螺丝固定柱，定位柱先完成电路板的预定位，后续打螺丝时不会出现电路板偏移的问题，电池仓位置设计了一圈限位筋，电池装入后不会在腔体内晃动，同时限位筋的高度低于电池表面1mm，装配时可以在电池表面粘贴一层缓冲泡棉，避免运输过程中电池与壳体硬接触产生异响。网罩的固定卡扣均匀分布在网罩四周边缘，每个卡扣的卡合量控制在0.8mm，既可以保证日常使用中网罩不会轻易脱落，又能在需要拆卸时用较小的力就能撬开，不会损坏卡扣结构。
