带多道环槽的空心活塞结构设计

　　在往复式动力机械的核心做功单元里，活塞是直接承接工质压力、完成能量转换的关键运动部件，本次呈现的空心环槽式活塞结构，主要适配小排量通用动力、小型气动执行机构以及部分液压往复单元的装配需求。从实际工况适配角度出发，这类活塞的应用场景覆盖了通用汽油机的小型发电机组、园林机械动力头、小型气动冲压设备的执行端，甚至部分低压往复泵的动力端也会采用同结构设计，核心是在有限的安装空间内，兼顾运动导向精度、密封可靠性与往复运动的轻量化需求。

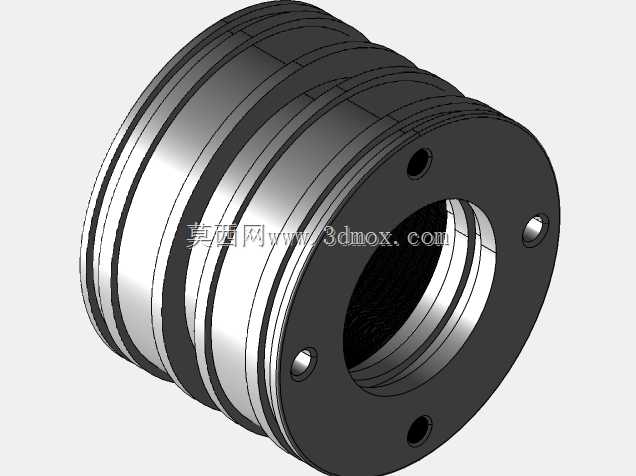

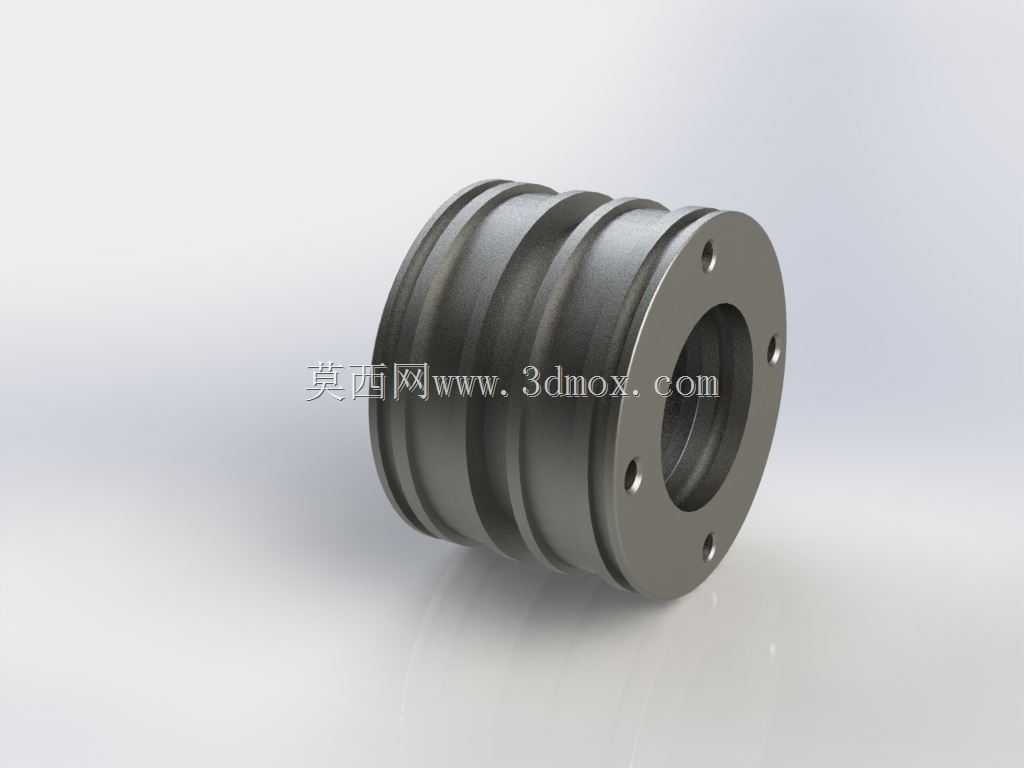

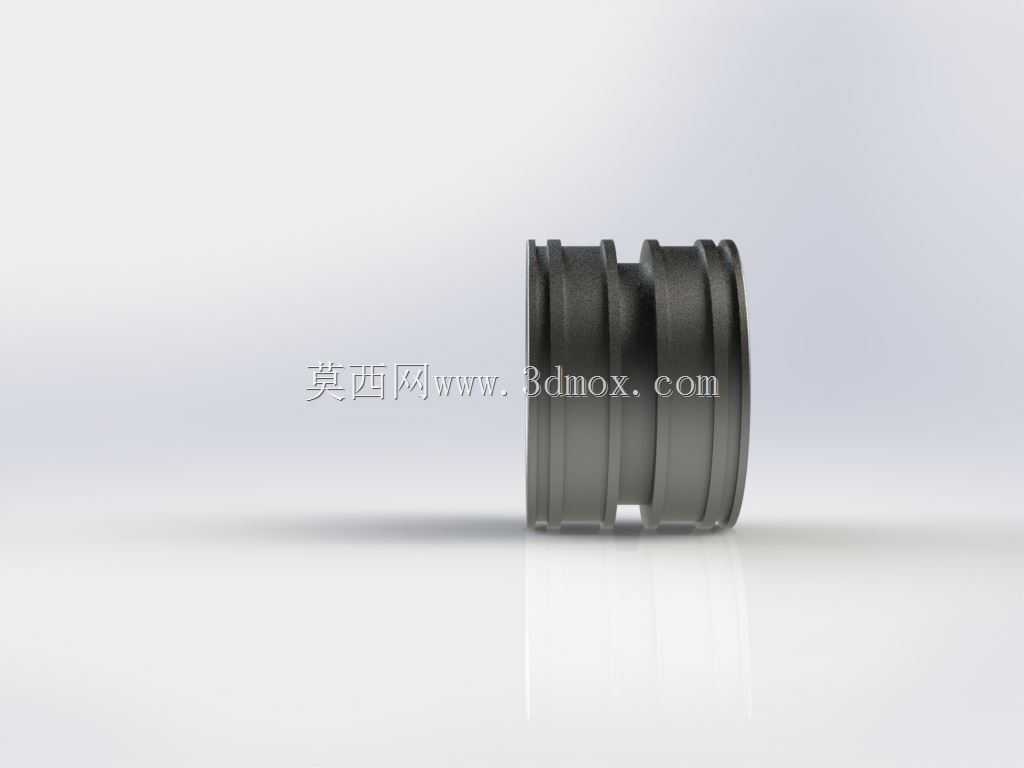

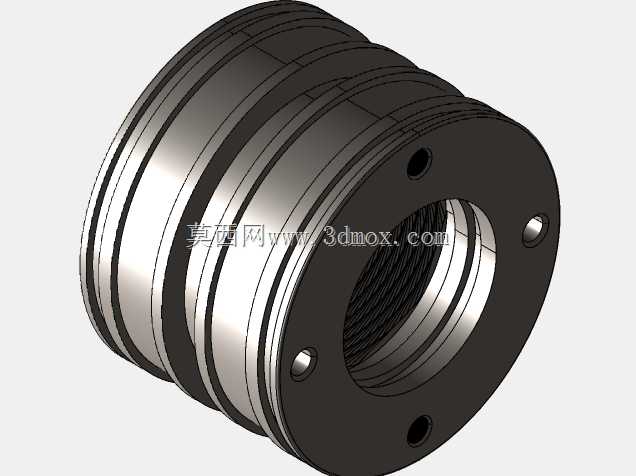

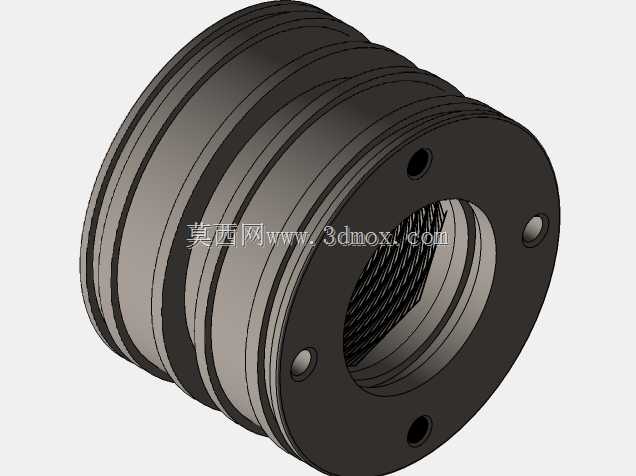

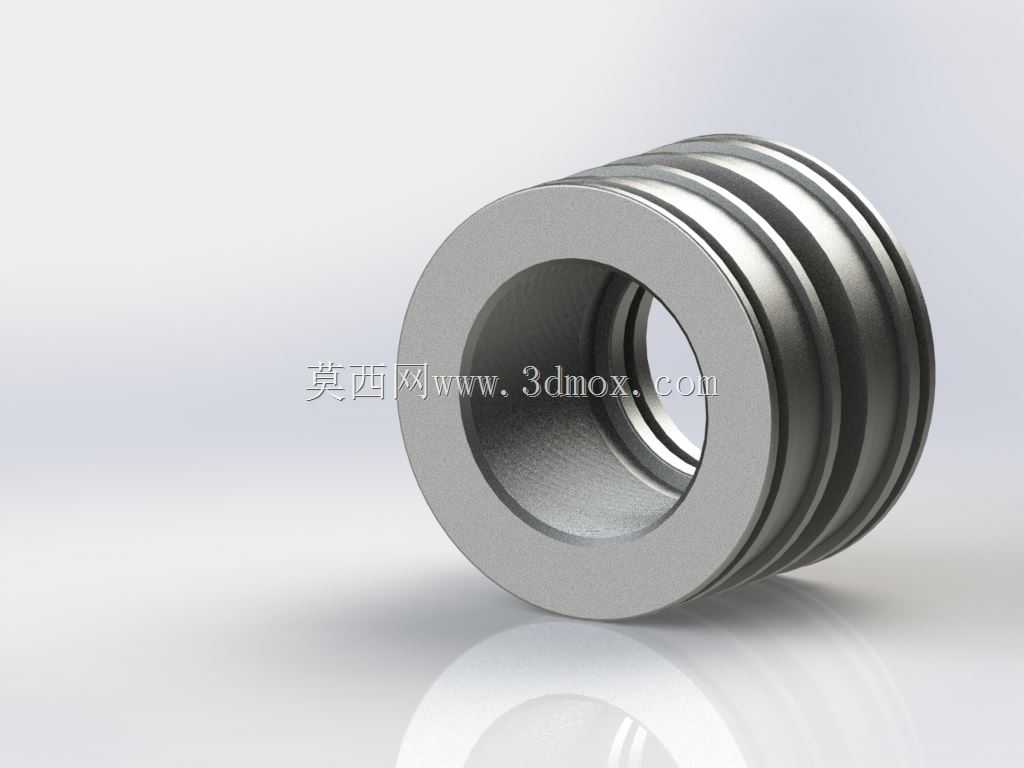

　　从功能特性来看，该活塞采用中空贯通式结构设计，中心通孔一方面用于穿过活塞杆或曲柄连杆机构的连接销，另一方面可有效降低活塞整体的往复运动质量，减少高速往复过程中产生的惯性冲击，这对高转速工况下的动力单元降低振动、提升连杆轴承寿命有着直接的正向作用。外圆面设置的多道等距环槽，主要用于安装活塞环与密封环，不同位置的环槽承担不同功能：靠近承压端面的环槽通常安装气封环，用于阻隔做功腔的高压工质向曲轴腔泄漏，中间位置的环槽可安装控油环，刮除缸壁表面多余的润滑介质，避免润滑油进入做功腔造成积碳或工质污染，靠近连杆侧的环槽则可安装导向环，为活塞往复运动提供径向支撑，避免活塞本体直接与缸壁接触造成磨损失效。

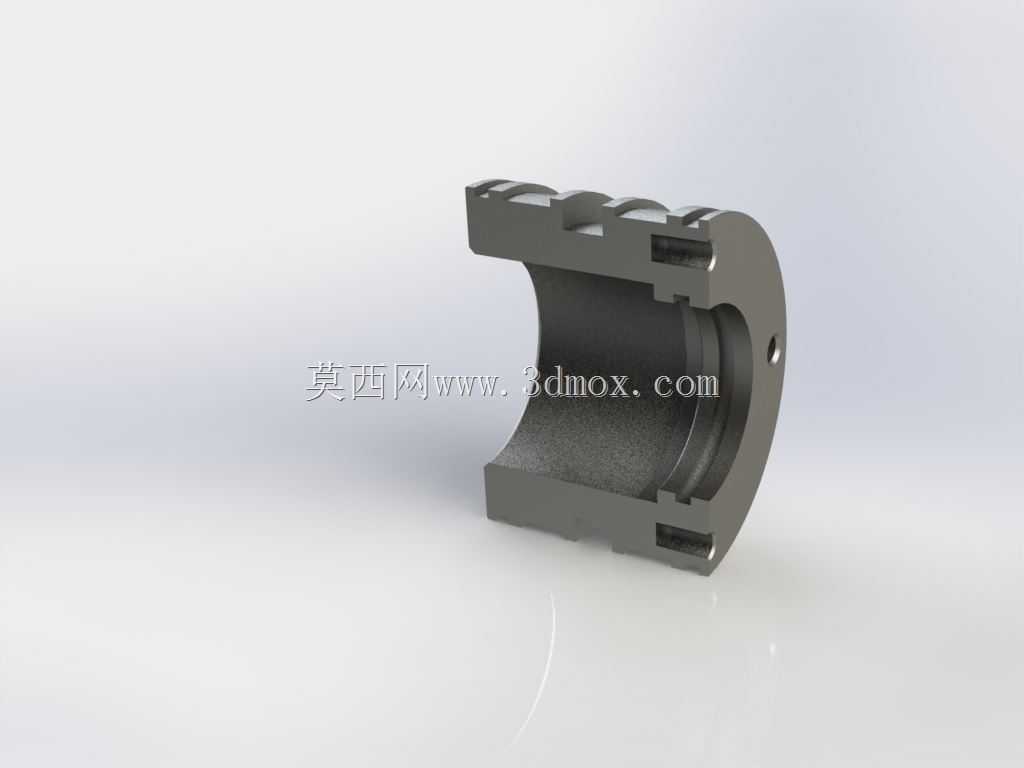

　　在设计思路的落地层面，该活塞的外圆与内孔采用同轴度严格管控的回转体结构，所有环槽的槽宽、槽深以及槽间间距都按照密封件的标准安装尺寸设计，确保密封件装入后不会出现卡滞、松脱或偏磨问题。活塞的两端端面做了小尺寸倒角处理，一方面是避免装配过程中锐边刮伤缸体内壁或密封件唇边，另一方面也能在活塞运动到上下止点时，减少与缸盖、曲轴箱端面的硬接触冲击。环槽的槽底与槽侧采用直角过渡但做了微小的圆角处理，既保证密封环的轴向定位精度，又能避免应力集中造成环槽根部在交变载荷下出现疲劳裂纹。

　　从安装边界与尺寸适配角度来说，该活塞的外径尺寸与配套缸体内孔采用间隙配合设计，配合间隙根据不同工况的热膨胀量预留，金属材质活塞在常温下的单边间隙通常控制在缸径的千分之一到千分之一点五区间，避免热态工作时活塞膨胀造成卡缸故障。中心通孔的尺寸根据配套活塞杆或活塞销的直径设计，采用H7级公差配合，确保连接后无径向窜动，同时通孔两端的倒角可方便装配时的导向导入。活塞的整体轴向长度根据行程长度与导向需求确定，通常导向长度不小于活塞外径的二分之一，保证往复运动过程中不会出现偏摆，环槽的轴向位置避开活塞销座的应力集中区域，确保环槽区域的结构强度满足高压工况下的受力要求。

　　在实际选型应用中，这类活塞需要根据工作介质的类型、工作压力、往复速度选择对应的材质，普通燃油动力场景多采用铝合金材质降低重量，高压液压场景则会采用合金钢或铜合金材质提升承压能力，气动场景下也可采用高强度工程塑料降低摩擦系数。外圆环槽的数量可根据密封等级要求灵活调整，低压场景下三道环槽即可满足密封需求，高压场景则可增加环槽数量设置多级密封，提升密封可靠性。活塞的端面可根据连接需求设置销孔、螺纹孔或定位槽，适配不同的连杆连接方式，无需额外加工转接结构即可直接完成装配。
