加工固定用带法兰基座壳体三维结构

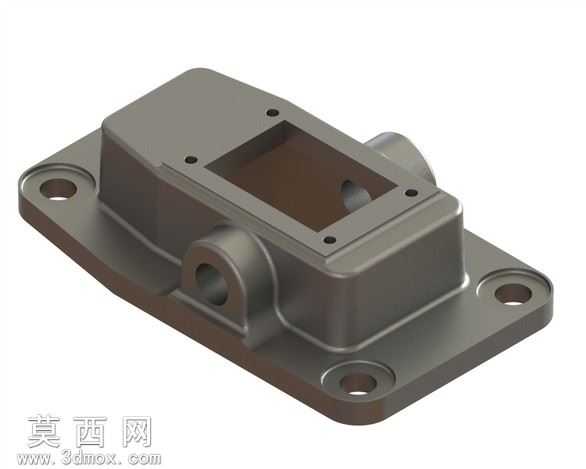

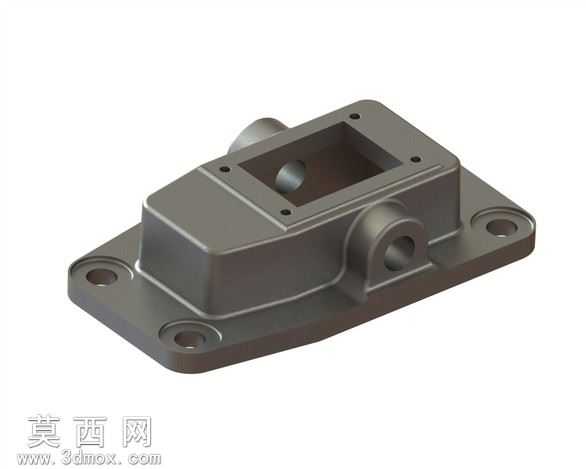

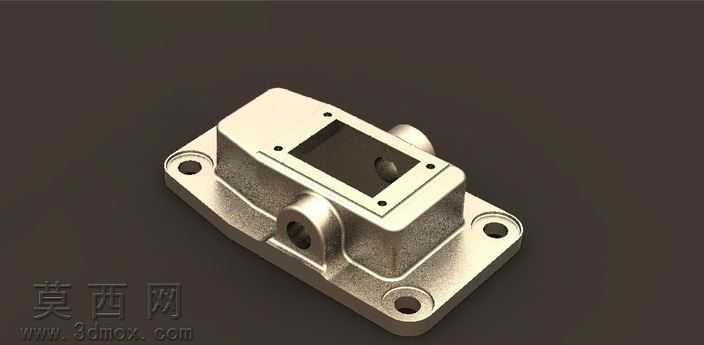

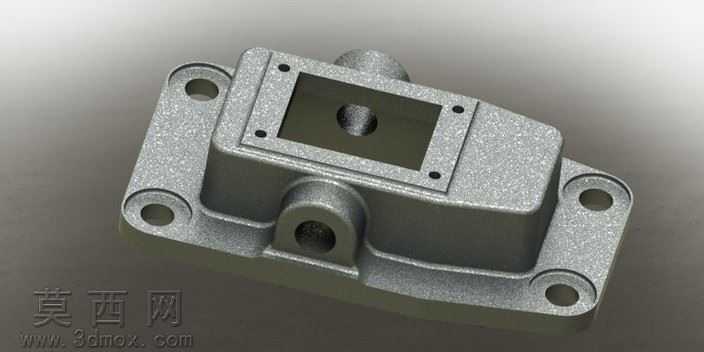

该三维模型采用主流三维机械设计软件完成全参数化建模，整体为一体化铸造型壳体基座结构，建模过程严格遵循机械加工工艺的尺寸公差逻辑，对所有安装孔位、配合面、腔体轮廓均做了精准的尺寸约束，确保模型可直接对接后续的工程图导出、数控加工编程环节。渲染阶段采用金属哑光铸铁材质，还原了铸件表面细微的磨砂质感，对边角处的铸造圆角做了平滑光影处理，通过环境光遮蔽效果凸显结构的层次关系，让安装法兰、侧部铰接耳、中部腔体的结构关系清晰呈现，无过曝或暗部细节丢失问题。结构设计上，底部为带四个安装通孔的法兰底板，孔位做了沉头处理适配内六角螺栓安装，保证安装后螺栓头不突出平面；中部为下沉式矩形腔体，腔体边缘均匀分布四个小直径螺纹孔，用于上盖的密封固定；腔体两侧对称设置带同轴通孔的铰接耳座，耳座与底板、腔体主体之间做了加强筋过渡，避免应力集中导致的结构断裂，同时在不影响结构强度的前提下对腔体非配合区域做了减薄处理，控制整体构件重量。设计思路围绕加工固定装置的实际使用需求展开，首先保证安装基准面的平面度要求，法兰底板的下表面为全平面设计，作为整个构件的安装定位基准；侧部耳座的通孔同轴度公差严格控制，适配铰接销轴的转动配合需求；中部腔体预留足够的内部空间，可容纳传动组件或执行元件，腔体边缘的螺纹孔深度经过校核，保证上盖安装后的连接强度，整体结构兼顾了安装稳定性、铰接转动灵活性与内部元件的防护需求，可直接用于加工固定装置的样机试制、装配干涉校验以及加工工艺方案的模拟验证，建模过程中对所有拔模斜度、铸造圆角均做了符合生产实际的设置，避免出现无法脱模或加工干涉的问题。
