风力涡轮机转子装配结构三维设计方案

在分布式风电装备的结构设计环节，转子组件的装配精度直接决定了整机的风能捕获效率与运行稳定性，这套三维设计方案围绕三叶片式风力涡轮转子的装配逻辑展开，覆盖了从单叶片成型到轮毂对接的全流程结构细节。实际应用场景中，这类转子结构多用于中小型离网型风力发电场景，比如偏远牧区的户用供电系统、海岛监测基站的独立供能单元、山区森林防火监测点的电力补给装置，这类场景下设备运维条件有限，对转子的装配可靠性、部件互换性要求远高于大型并网风电设备，因此设计阶段就需要充分考虑现场拆装的便捷性。

从功能特性来看，这套转子采用三叶式布局，相比两叶结构运行时的动平衡表现更优，气动噪声更低，适合对噪音控制有一定要求的近人居部署场景；叶片采用翼型截面设计，从叶根到叶尖的弦长、扭转角呈连续渐变分布，能够在不同风速区间保持相对稳定的升阻比，低风速下的启动性能更出色，轮毂位置设置了标准化的轴接接口，能够适配多数通用型风电增速箱输入轴的安装尺寸，无需额外定制转接法兰。

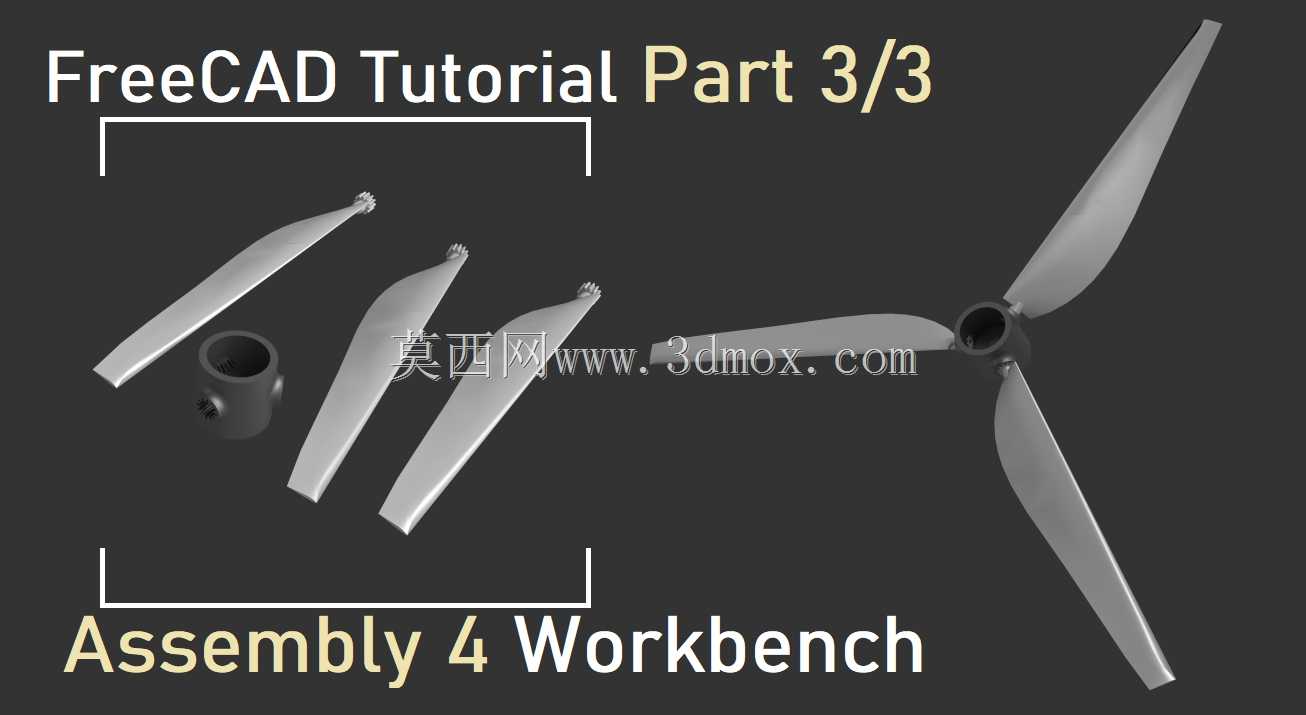

设计思路上，整套结构采用模块化拆分逻辑，将叶片、轮毂、轴套三个核心部件独立建模，装配环节依托装配工作台完成约束匹配，每个叶片根部都设计了定位止口与锁紧孔位，安装时无需额外调整角度，对准止口插入后即可通过紧固件完成锁定，单叶片更换时间可控制在15分钟以内，适配野外无大型吊装设备的运维条件。叶片的翼型曲线参考了低速航空翼型的气动参数，针对风电场景的来流特性做了修正，叶根位置做了加厚处理，能够承受极端阵风下的弯曲载荷，避免叶根位置出现应力集中导致的断裂故障。

外形尺寸与安装边界方面，单支叶片的展长控制在1.2米，整组转子装配完成后的旋转直径为2.6米，适配额定功率3kW以下的中小型风力发电机组，轮毂中心的轴孔直径为30mm，键槽宽度8mm，匹配通用型φ30风电主轴的安装公差，叶片与轮毂装配后，叶尖旋转平面与机舱前端面的安全间隙为120mm，运行过程中不会出现叶尖扫掠机舱的风险；轴套部件的径向厚度为8mm，侧面设置了M6的顶丝孔，能够在主轴穿入后完成周向锁定，避免长期运行出现转子窜动的问题。

实际建模过程中，每个部件的配合面都预留了合理的装配公差，叶片止口与轮毂安装槽的配合采用H7/h6的间隙配合，既保证安装时的顺畅性，又不会出现过大的装配间隙导致运行抖动；叶片表面做了连续曲面曲率检查，不存在曲率突变的区域，后续如果需要做流体仿真分析，可以直接导入网格划分软件，无需额外修复几何破面。对于需要做二次开发的设计人员来说，这套结构的参数化特征保留完整，可以通过修改叶片展长、扭转角、轮毂直径等核心参数，快速衍生出适配不同功率等级的转子结构，大幅缩短同类型产品的设计迭代周期。在装配验证环节，整套结构的干涉检查结果显示所有部件之间不存在静态与动态干涉，运动仿真过程中叶片的旋转轨迹连续平滑，锁紧结构的受力路径清晰，能够满足长期户外运行的结构强度要求。
