T型尺及配套收纳工装结构设计

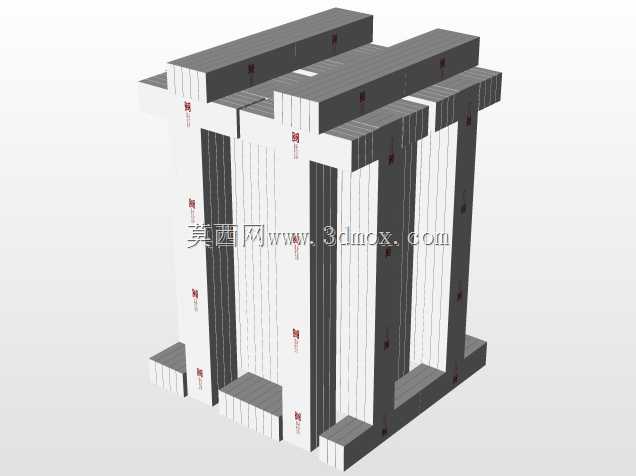

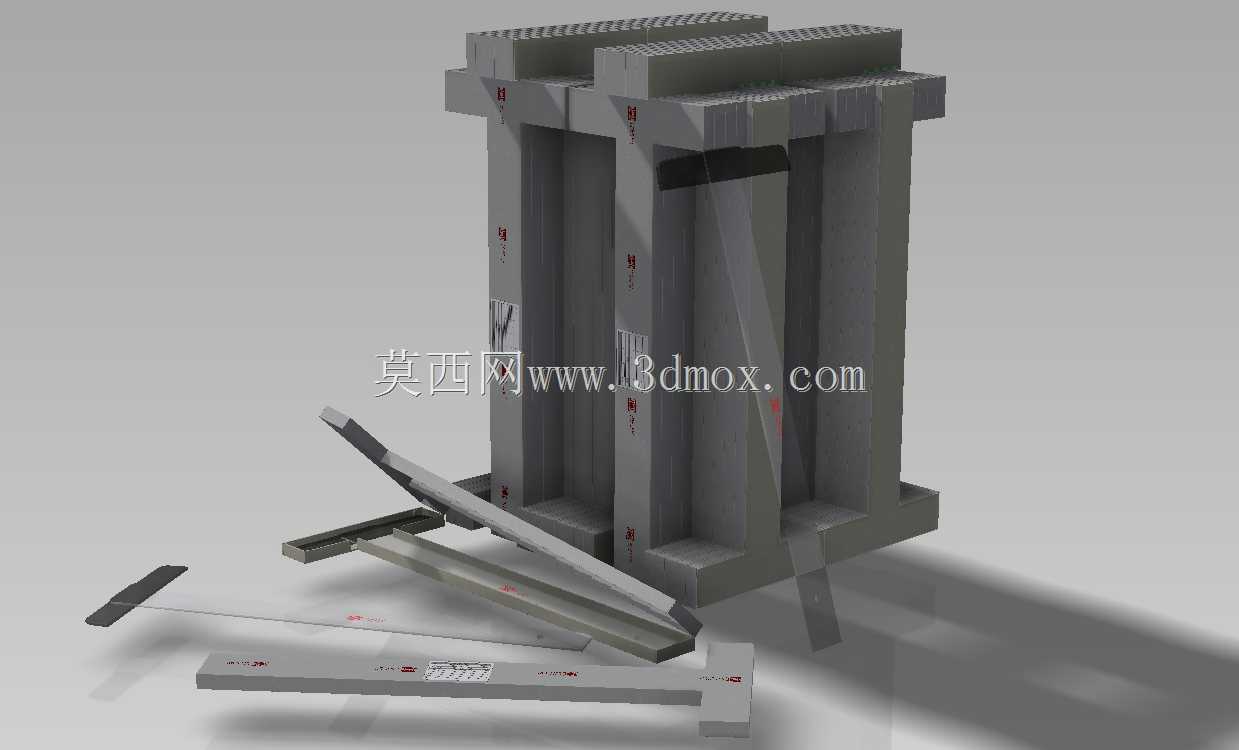

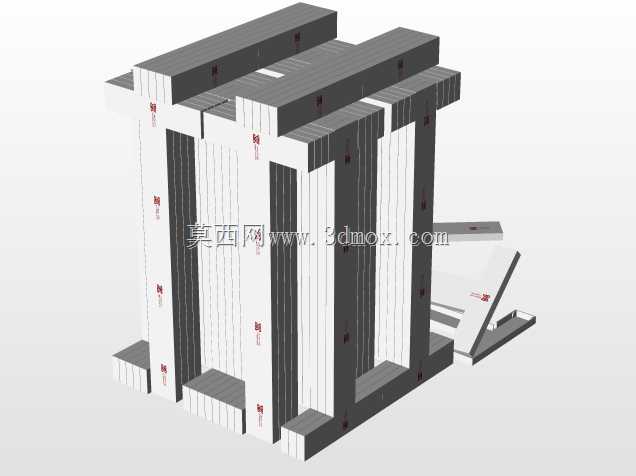

　　在机械加工划线、工程绘图放样、钣金下料校准这类一线作业场景里，T型尺是使用频率极高的基础量具，常规零散存放的T型尺很容易出现尺身磕碰变形、直边磨损起毛的问题，直接影响划线、测量的精度，这套结构就是针对T型尺的收纳防护与规整存放做的配套设计。从实际使用需求出发，这套结构首先解决的是多规格T型尺的分类存放问题，主体立式框架采用等距分隔的立式槽位设计，每个槽位的宽度匹配对应规格T型尺的尺身厚度，槽体内侧做了微小的倒角导向，取放时不需要刻意对准就能顺畅滑入，避免尺身边缘和槽口硬摩擦造成的镀层磨损或者尺身刮花。框架底部做了加厚的承托底座，底座和立式槽位采用一体式的加强筋连接，即使同时放满多把重型金属T型尺，

　　整体结构也不会出现侧倾或者槽位变形的问题，底座的底面做了四个嵌入式的防滑垫安装位，安装后放在工作台面上不会因为取放尺子的力道出现滑移。考虑到日常作业中T型尺经常会搭配直角尺、划线针这类小型工具使用，框架侧面还预留了小型附件的挂放槽位，不用额外搭配工具盒就能把配套作业工具归置在同一位置，减少作业时来回找工具的时间。从设计思路上看，整个结构没有做多余的装饰性造型，所有的结构特征都服务于功能需求：立式存放的形式相比平铺收纳能节省70%以上的台面占用空间，对于划线平台、绘图工作台这类台面空间紧张的作业场景非常友好；槽位的深度经过实际适配，刚好能承托T型尺尺头的位置，不会因为槽位过浅导致尺子倾斜滑落，

　　也不会因为槽位过深导致取放时手指抠不到尺身。拆分的零部件全部采用规则的板件拼接结构，加工时可以直接用标准板材切割成型，不需要复杂的曲面加工或者特殊工装，普通的铣削、钻孔设备就能完成全部加工工序，拼接处采用沉头螺丝连接，组装后外表面没有突出的螺丝头，不会刮蹭尺身的刻度层或者作业人员的手部。从安装边界来看，整套结构的整体占地尺寸控制在常规工作台的边角放置范围内，不需要对现有工作台做任何改造，直接放置在台面空闲区域就能使用，底座的重量经过配重设计，即使单手快速抽取最内侧的T型尺，整体结构也不会出现翘边或者翻倒的情况。实际使用过程中，这套结构除了存放T型尺之外，也可以用来规整存放长度适配的钢板尺、划线刀条等长条形量具工具，

　　槽位的间距可以根据实际存放的工具规格做灵活调整，只需要更换对应厚度的分隔板就能适配不同的存放需求，分隔板和框架之间采用插槽式连接，不需要额外的紧固件，调整时直接抽插分隔板就能完成槽位宽度的修改，适配不同作业场景下的工具收纳需求。针对金属T型尺容易生锈的问题，结构的所有板件表面都可以做喷塑或者镀锌处理，不会因为车间的潮湿环境出现锈蚀掉渣的情况，避免锈迹沾到尺身或者工件表面影响划线精度。槽位的顶部做了圆弧过渡处理，尺子放入时即使有轻微的角度偏差，也能顺着圆弧面滑入槽内，不会磕碰到尺头的直角基准边，要知道T型尺的尺头直角边是保证划线垂直度的核心基准，一旦磕碰变形整把尺子就会报废，这个细节设计能大幅降低T型尺在存放过程中的损坏概率。另外，结构的底部预留了排屑缝隙，日常清理时落在槽内的铁屑、灰尘可以直接从缝隙扫出，不需要把整个架子抬起来倾倒，日常维护非常方便。对于小型加工车间、学校实训教室、工程绘图室这类需要频繁使用T型尺的场所，这套结构能很好地解决工具零散存放带来的损耗、丢失、取用效率低的问题，整体结构简单可靠，没有易损件，长期使用也不需要频繁维护更换部件。
