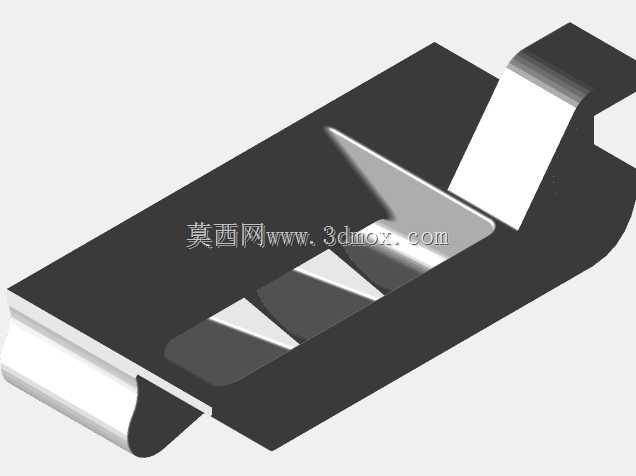

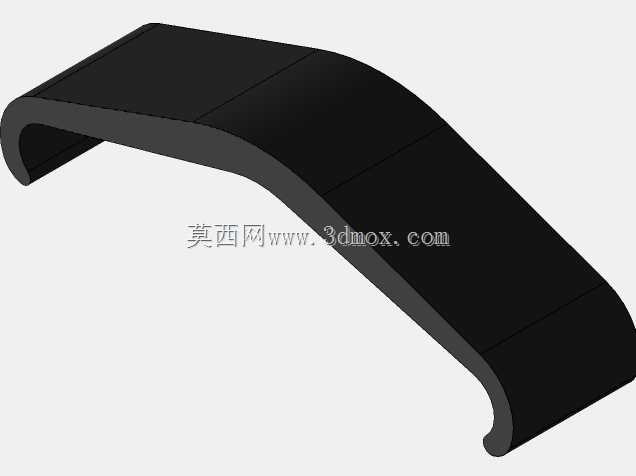

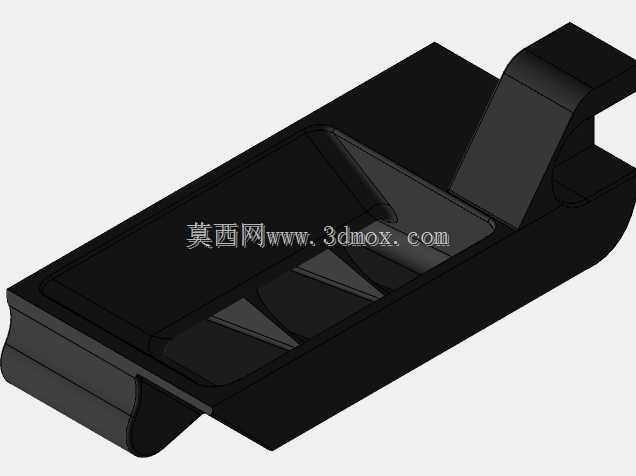

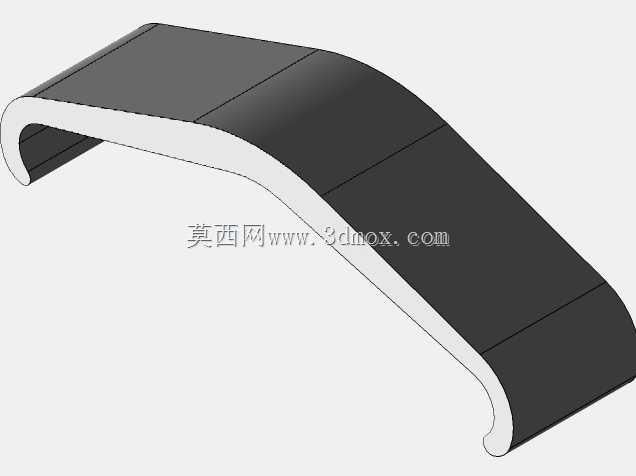

Sovol SV01 3D打印机喷嘴冷却风道结构

　　在桌面级FDM 3D打印的实际作业场景里，喷嘴区域的温度控制直接决定了成型件的最终质量——熔融耗材从喷嘴挤出后，如果不能在极短时间内完成定向冷却，很容易出现层间错位、悬垂面拉丝、边角翘曲甚至堵头的问题，尤其是在打印PLA这类对冷却敏感度极高的耗材时，冷却气流的走向、覆盖范围、风速均匀度，都是结构设计阶段必须反复校核的核心指标。这套冷却结构的设计，完全围绕Sovol SV01机型的挤出头安装空间展开，没有采用通用冷却件的粗放式布局，而是针对该机型喷嘴的凸台高度、加热块的外形轮廓、喉管的散热避让需求，做了完全贴合的流道塑形。从安装边界来看，整个风道的固定位完全匹配原有挤出头的螺丝孔位，不需要对原有设备做任何打孔、切割类的改装，

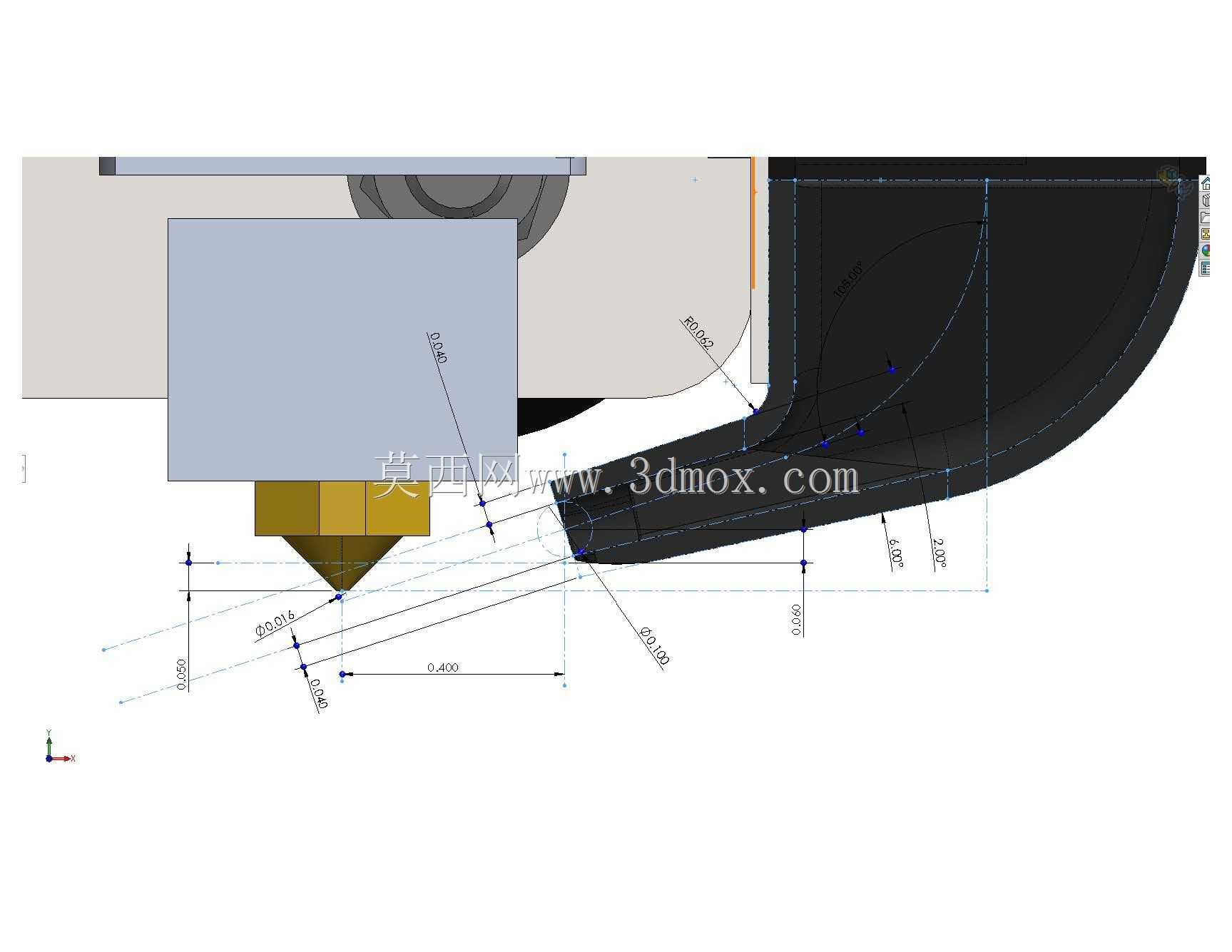

　　替换时只需要拆下原有冷却罩，对准定位柱拧紧紧固件即可，风道的内壁做了顺滑的圆弧过渡，没有直角折角带来的风阻损耗，从风扇安装位到出风口的整个流道截面是逐步收窄的，这种设计可以让风扇输出的气流在流道末端获得更高的出风速度，同时避免气流在流道内部形成紊流，导致出风口各位置风速不均。实际使用中，气流会精准导向喷嘴正下方的耗材挤出落点，不会直接吹到加热块表面造成加热效率下降、温度波动过大的问题，同时风道的外侧轮廓做了足够的避让设计，打印过程中即使平台移动到最大行程位置，风道也不会和打印件、机架结构发生刮碰，哪怕是打印高度达到设备成型上限的工件，冷却结构的下端也不会和工件表面产生干涉。设计阶段还充分考虑了不同耗材的冷却需求差异，

　　风道的出风口宽度刚好覆盖喷嘴挤出后耗材的初始冷却区域，既保证了刚挤出的熔融耗材能快速定型，又不会因为冷却范围过大影响相邻层的结合强度，对于带有小角度悬垂、薄壁细节的打印场景，这种定向冷却的结构能大幅降低支撑的使用量，提升细节部分的成型精度。另外，整个风道的壁厚设计兼顾了结构强度和打印成型的便利性，不管是采用PLA还是耐温更高的PETG材料制作这个配件，都不会出现打印过程中翘曲变形的问题，安装后和原有风扇的结合面做了平面度处理，不会出现漏风导致风压损失的情况，和原有设备的走线位置也做了对应的避让槽，不会挤压到加热棒、热敏电阻的连接线，避免长期使用过程中线路被磨破引发设备故障。很多桌面级3D打印机的原厂冷却结构往往存在气流分散、

　　出风口偏离最佳冷却位置的问题，这套优化后的冷却结构，在不改动设备原有电路、不增加额外风扇负载的前提下，通过流道的塑形优化，把冷却风的利用率提升到更高的水平，实际打印测试中，悬垂面的打印角度可以从原厂的45度提升到60度左右而不出现塌陷，薄壁结构的表面光洁度也有明显改善，尤其是在连续高速打印的工况下，稳定的冷却气流可以保证每一层耗材挤出后都能在一致的温度条件下定型，减少因为冷却不及时导致的层纹不均、尺寸偏差问题。从结构适配性来说，整个冷却管道的外形完全贴合挤出头的外围轮廓，没有多余的外凸结构，不会缩小设备的实际可打印范围，安装后的整体重量和原厂冷却罩基本一致，不会给X轴的运动机构带来额外的负载，避免长期使用后出现皮带拉伸、定位精度下降的问题。
