多口径切换式3D打印机挤出热端结构

在桌面级FDM熔融沉积成型设备的实际生产应用场景中，打印效率与成型精度的平衡始终是结构设计端需要攻克的核心矛盾——大口径喷嘴虽然能大幅提升粗打印、填充层的出料速率，缩短大尺寸制件的整体成型周期，但在轮廓精修、薄壁结构打印环节容易出现溢料、纹路过粗、细节丢失的问题；小口径喷嘴虽然能实现更高的成型精度，适配精细结构、小尺寸制件的打印需求，但面对大填充量作业时出料效率极低，大幅拉长生产周期。这套多直径喷嘴集成的热端结构，正是针对这一实际工况痛点做的集成化设计，通过在单个热端模组上集成四个不同通径的喷嘴，配合切换定位机构，可在打印作业过程中根据当前打印层的工艺需求快速切换对应口径的喷嘴，无需人工停机更换喷嘴、重新调平校准，兼顾不同打印环节的效率与精度需求。

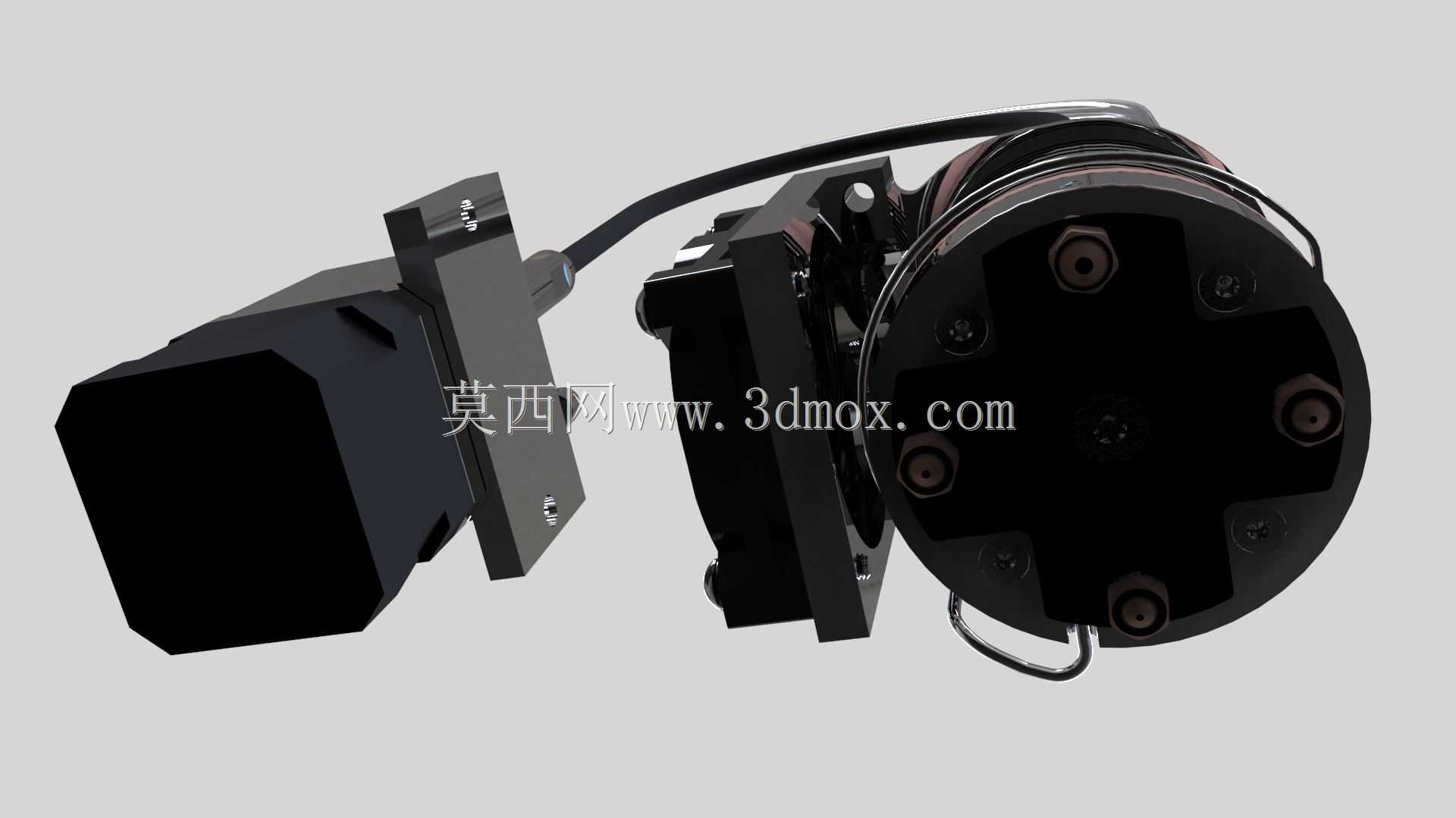

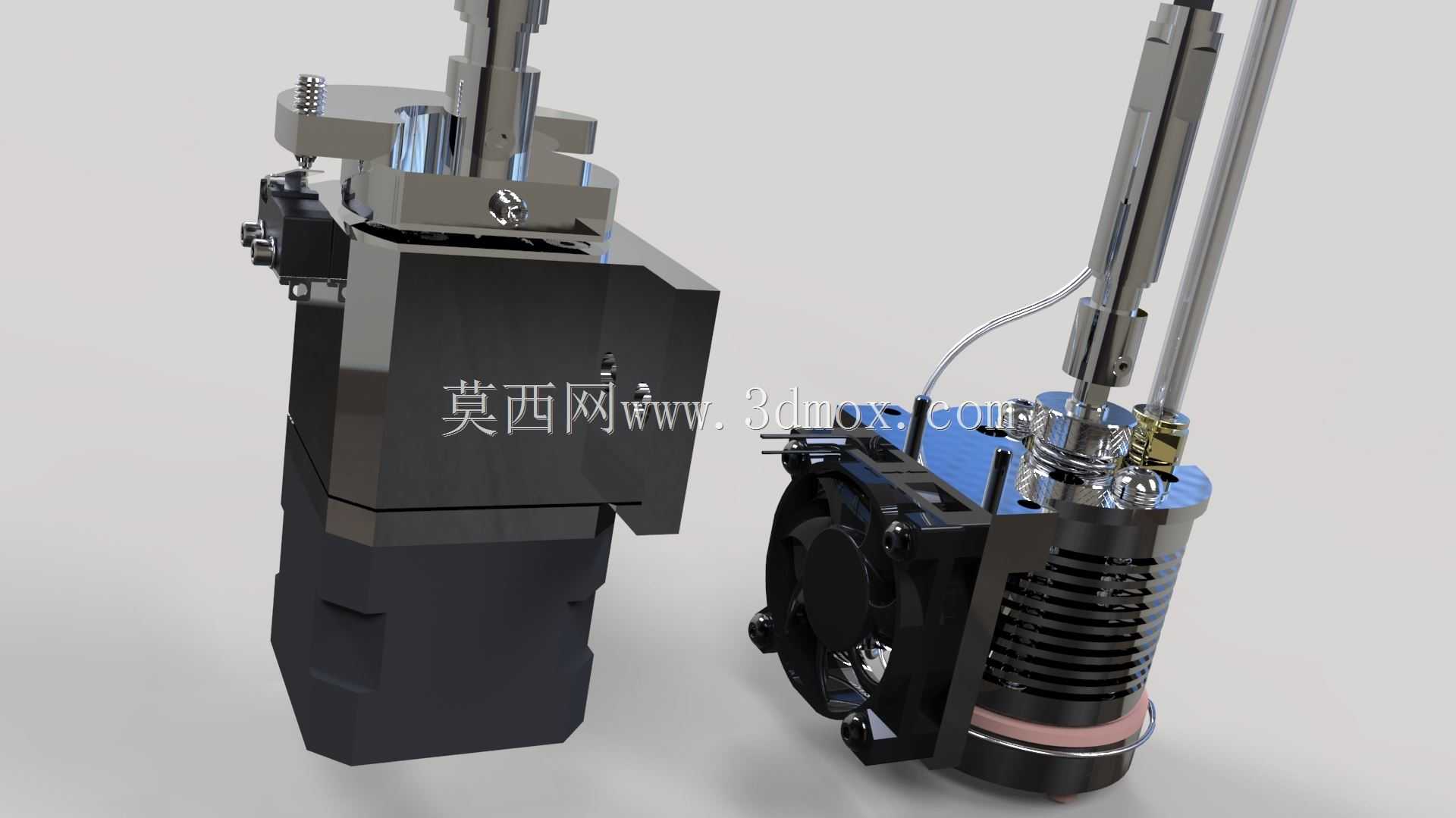

从结构设计逻辑来看，整套热端采用集成化布局，将加热块、散热喉管、送料通道、喷嘴切换机构做了紧凑化整合，避免多喷嘴分散布局带来的安装空间占用过大、定位偏差累积的问题。散热段采用多鳍片铝制散热结构配合风冷通道，可快速带走喉管上部的热量，避免耗材在喉管内提前熔融造成堵料、回抽失效的问题；加热块内置高精度测温元件与加热棒，可保证熔融腔内部温度稳定在耗材熔融区间内，温度波动控制在±1℃范围内，避免温度波动造成的出料不均、拉丝、层间结合力不足等打印缺陷。喷嘴切换采用旋转定位结构，四个喷嘴沿旋转轴周向均匀分布，切换时驱动组件带动喷嘴座旋转到位，配合机械定位结构保证当前工作喷嘴与送料通道的同轴度偏差控制在0.02mm以内，避免出现出料偏斜、蹭模的问题；非工作状态的喷嘴会与熔融腔、送料通道形成密封隔断，避免出现漏料、不同喷嘴间串料的问题。

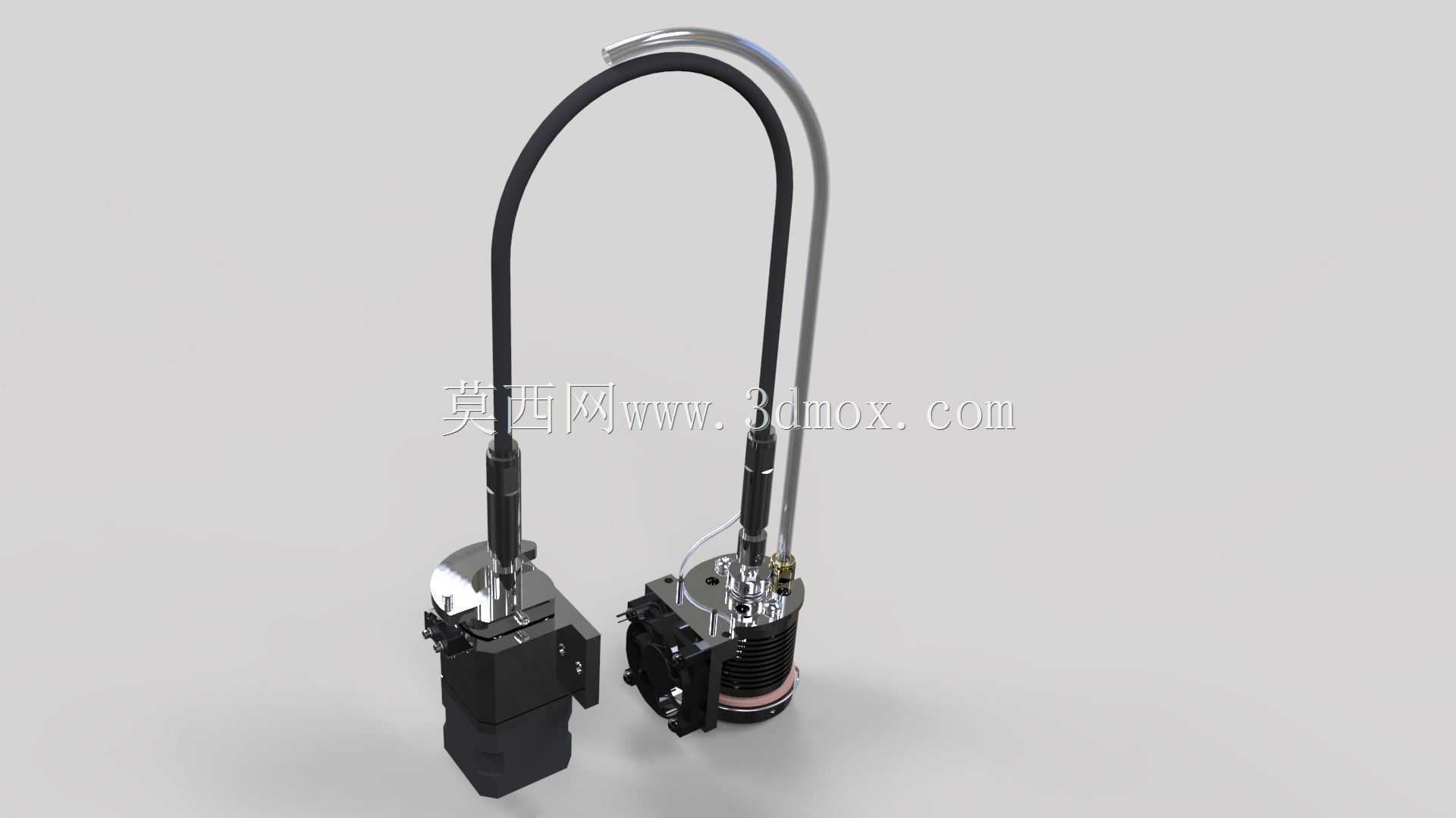

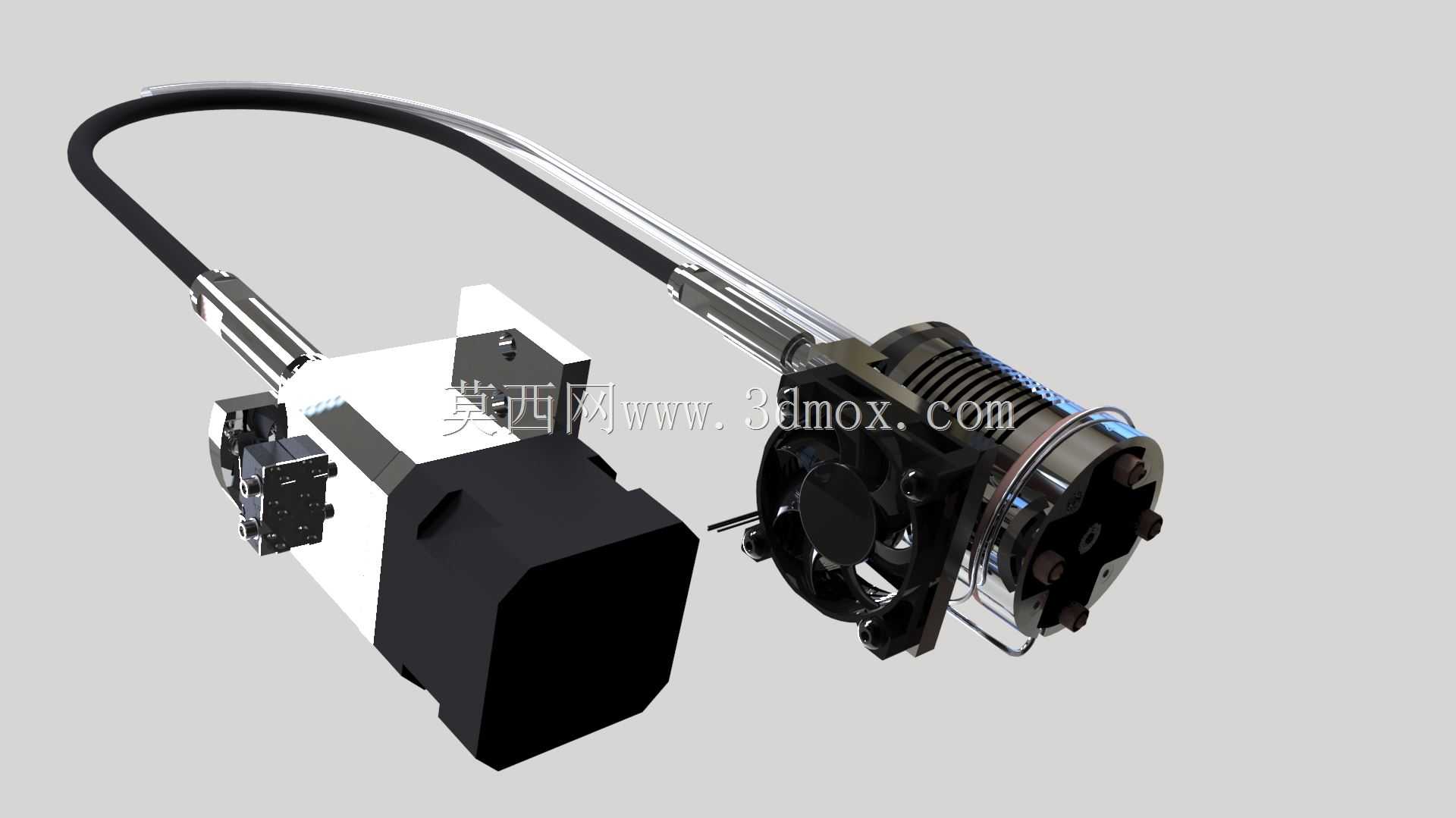

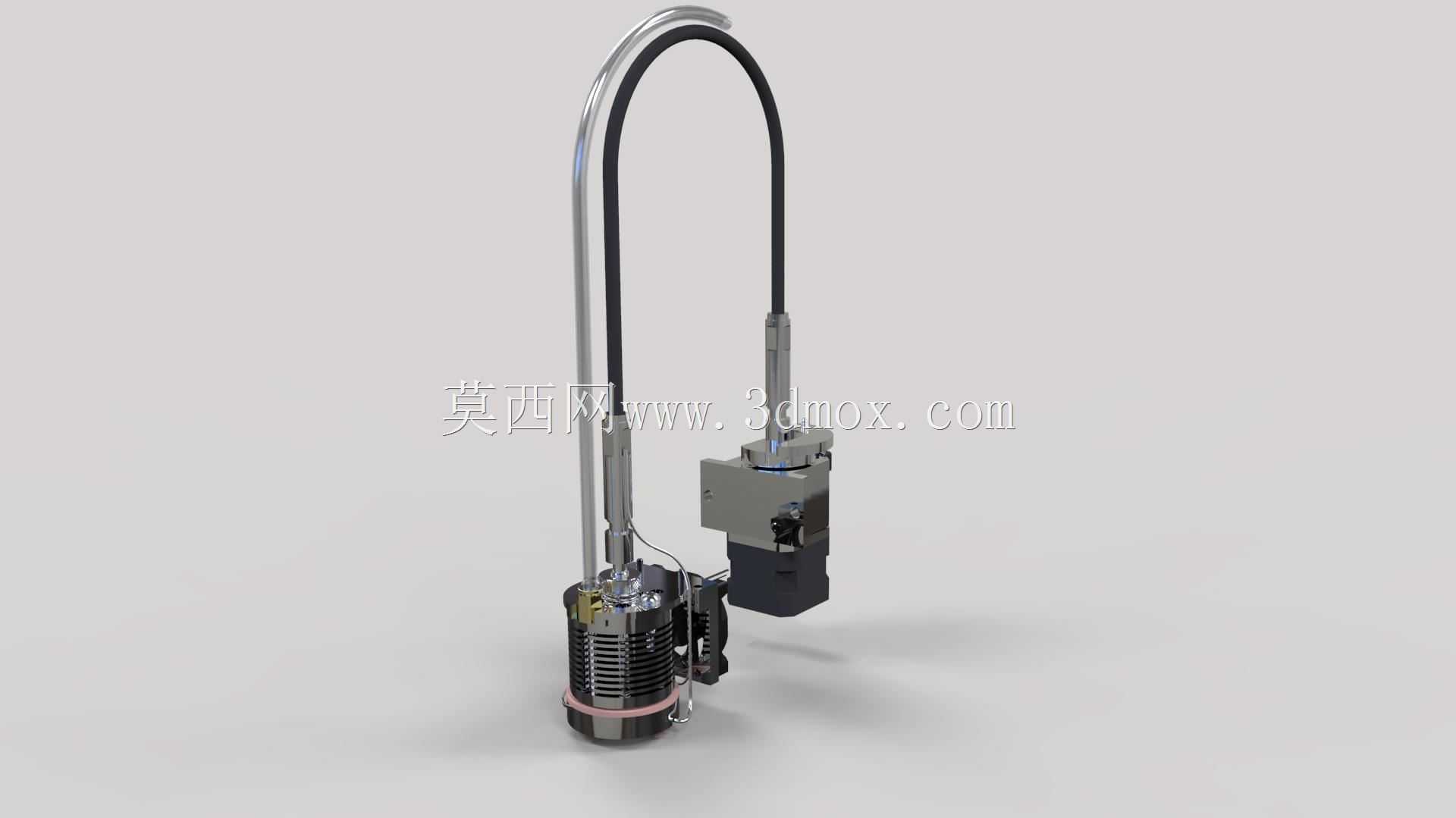

送料组件采用近程挤出布局，挤出驱动轮直接安装在热端模组上部，缩短了送料齿轮到喷嘴的耗材输送距离，相比远程送料结构，回抽响应速度更快，可有效减少打印过程中的拉丝、溢料问题，同时对柔性耗材（如TPU、TPE）的适配性更好，不会出现耗材弯折、送料打滑的问题。集成的走线拖链采用柔性弯曲设计，可随打印头在X/Y轴全行程移动过程中稳定保护加热线、测温线、挤出电机的供电与信号线路，避免线缆反复弯折造成的断线、接触不良问题，拖链的弯曲半径经过匹配设计，不会在移动过程中与设备机架、打印平台产生干涉。

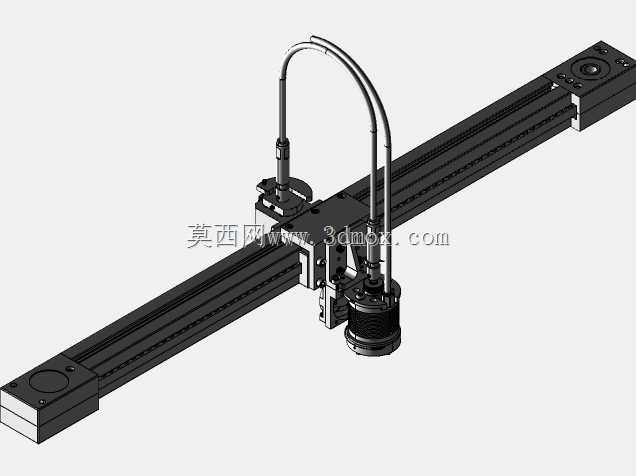

从安装边界与适配性来看，整套热端模组的安装接口采用通用的2020/2040铝型材安装槽位设计，安装孔位间距兼容市面上主流的桌面级FDM3D打印机的X轴滑台安装尺寸，无需对原有设备的运动结构做大规模改造即可完成替换安装；整体模组的横向宽度控制在65mm以内，不会占用过多的X轴运动空间，保证设备原有打印幅面不受过多压缩；竖直方向的总高度从安装基准面到喷嘴端部的尺寸经过校准，替换后仅需做一次Z轴零点校准即可正常作业，无需反复调整限位开关位置。

在实际工况适配中，这套热端可覆盖0.2mm到0.8mm区间的常用喷嘴口径，其中0.2mm口径喷嘴适配精细模型、薄壁结构、小尺寸制件的高精度打印，层厚可设置到0.1mm实现细腻的表面纹路；0.4mm口径为通用打印喷嘴，适配绝大多数常规制件的打印需求，平衡精度与效率；0.6mm、0.8mm口径喷嘴适配快速打印、大尺寸制件填充、厚壁结构打印场景，可将填充打印效率提升2-4倍，大幅缩短大尺寸制件的整体打印时长。加热块的最高工作温度可支持到300℃，除了常规的PLA、ABS耗材外，也可适配PETG、PC、碳纤维填充耗材等对熔融温度要求更高的工程材料打印，拓展设备的可用耗材范围。结构设计上所有与耗材接触的流道都做了光滑抛光处理，流道内壁粗糙度控制在Ra0.8以下，减少耗材输送过程中的阻力，降低残料滞留、碳化堵头的概率，日常维护时仅需定期清理喷嘴外部残留的溢料即可，无需频繁拆解热端清理流道，降低后期维护的工作量。
