LCDMini12864横向SD卡安装盒结构设计

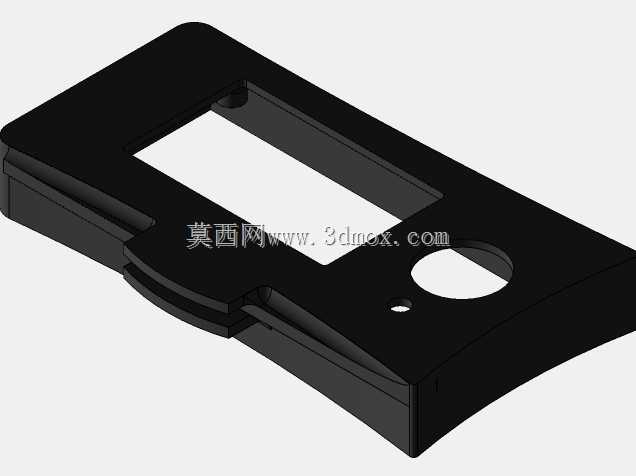

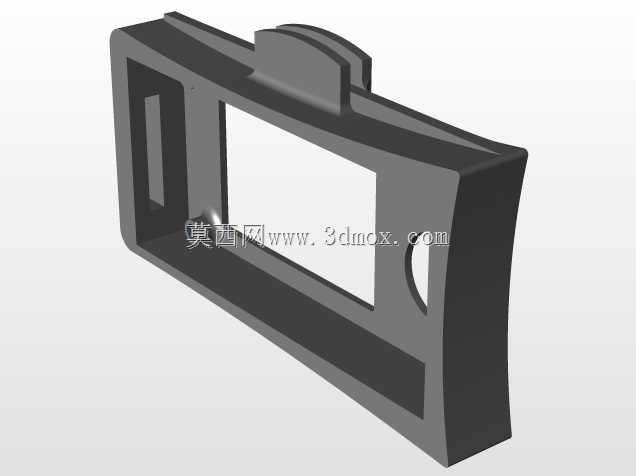

　　在桌面级FDM3D打印机的操控端改造场景里，不少玩家会选择横向安装Mini12864RGB显示屏来优化操作视角，避免竖向安装时屏幕反光、按键操作不顺手的问题，而配套的SD卡插装位置如果没有专门的固定结构，很容易出现插卡歪斜、卡槽受力损坏、SD卡外露积灰的情况，这个安装盒就是针对这类改造需求做的适配结构。从实际装机的使用逻辑来看，这个结构件首先要解决的是屏幕与SD卡槽的位置匹配问题，横向放置的Mini12864屏幕本身的PCB板边缘预留有SD卡延长线的走线空间，安装盒在对应位置做了下沉式的卡槽限位，SD卡插入后不会因为设备搬运、频繁插拔出现移位，盒体上预留的圆形开孔是对应屏幕的调节旋钮位置，旋钮转动时不会和盒体边缘产生刮擦，

　　操作行程完全不受影响。设计过程中优先考虑了3D打印的工艺可行性，整体壁厚控制在1.8mm到2.2mm之间，既保证打印完成后结构有足够的刚性，不会因为频繁插拔SD卡出现开裂，也不会因为壁厚过大导致打印时间过长、耗材浪费，所有的边角位置都做了R1.2的圆角过渡，避免打印过程中出现应力集中导致的翘边，也能防止装机时锋利的边角划伤操作人员的手部。安装边界方面，盒体的整体轮廓和Mini12864横向安装的屏幕外框完全匹配，屏幕嵌入盒体的凹槽深度为3mm，屏幕背面的PCB板不会和盒体底部产生硬接触，预留的走线槽宽度为5mm，足够容纳SD卡延长线、屏幕排线的同时，不会因为槽宽过大导致排线晃动磨损。

　　盒体侧面的卡扣结构是和3D打印机的型材安装位适配的，卡扣的卡合量设计为1.2mm，卡入2020铝型材的槽位后不需要额外打螺丝就能完成固定，需要拆卸维护的时候只需要用一字螺丝刀轻轻撬动卡扣边缘就能取下，不会破坏型材表面的氧化层。从功能特性上来说，这个安装盒除了固定SD卡和屏幕之外，还能对屏幕的PCB板起到防护作用，避免打印过程中飘落的耗材碎屑、灰尘落到电路板上造成短路，盒体上对应屏幕显示区域的开孔尺寸比屏幕可视区域大0.5mm，不会遮挡屏幕的显示内容，RGB灯光的透光效果也不会因为盒体的遮挡出现暗角。实际装机测试的时候，SD卡插拔的手感顺畅，插入后卡面和盒体外表面基本齐平，不会出现突出一截容易被误碰弹出的问题，

　　旋钮操作的时候手指有足够的操作空间，不会因为盒体边缘的干涉导致旋钮拧不到位。设计的时候特意规避了多余的装饰结构，所有的结构特征都是为了实现安装固定、防护、操作避让的功能，没有做无意义的镂空或者凸起，既减少了打印时的支撑用量，也让整体外观和3D打印机的工业风格保持统一。针对不同用户的安装习惯，盒体的卡扣位置做了对称设计，既可以安装在打印机的左侧型材上，也可以翻转后安装在右侧型材上，不需要重新打印不同版本的零件，通用性更强。盒体底部预留的0.8mm高的支撑筋，既能让屏幕PCB和盒体之间留出足够的散热间隙，避免屏幕长时间工作时热量堆积导致显示异常，也能在打印的时候减少底部的接触面积，降低打印件翘边的概率。
