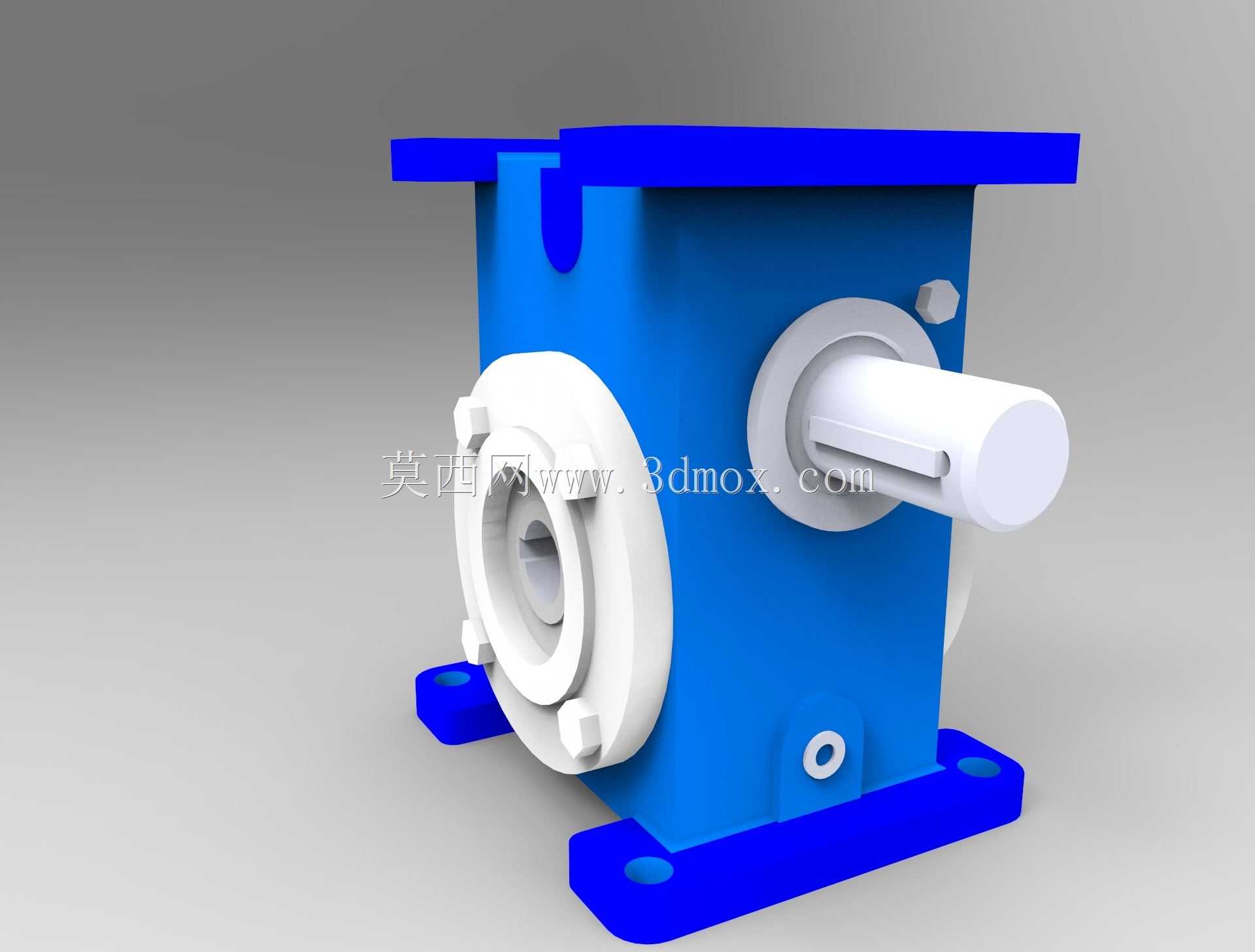

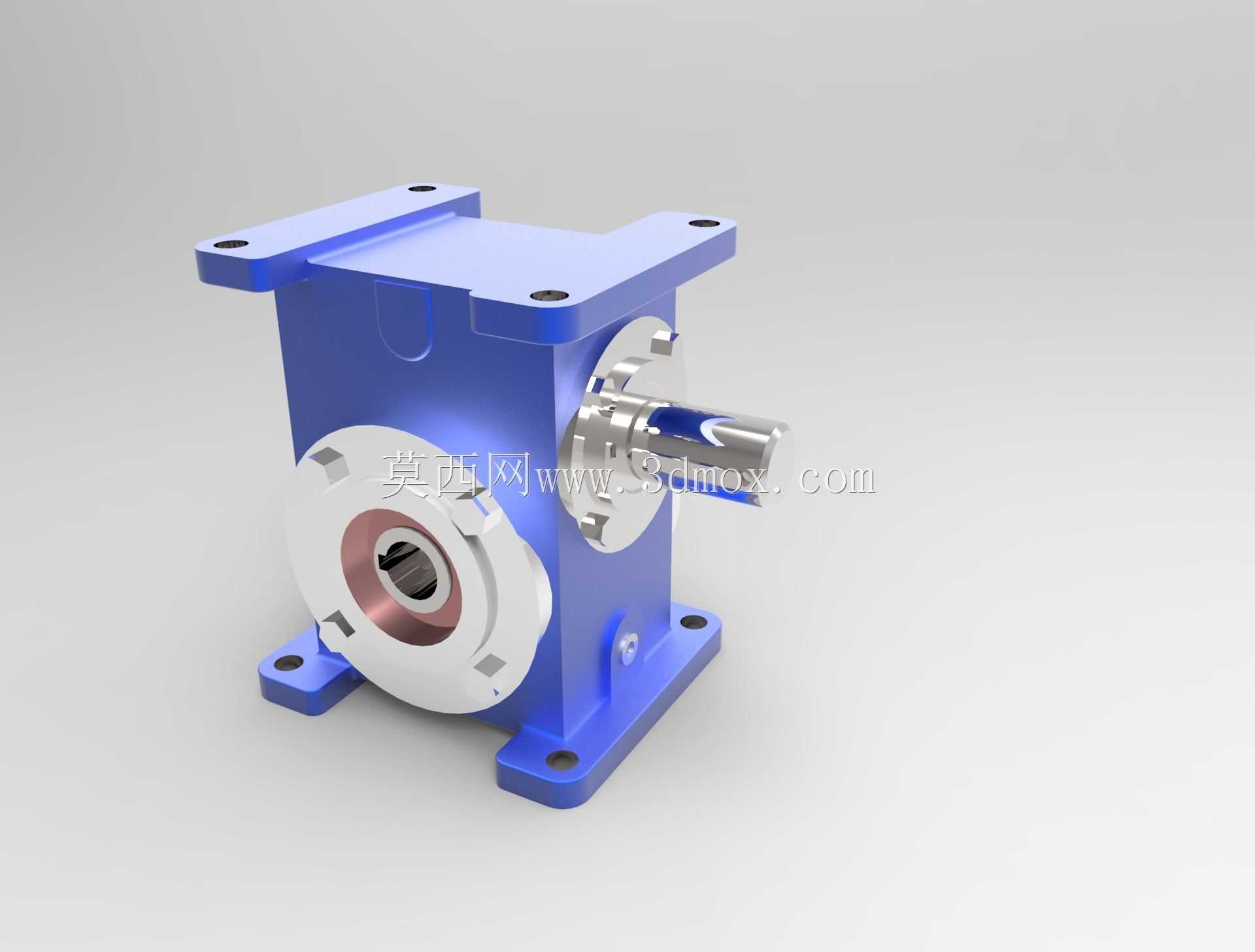

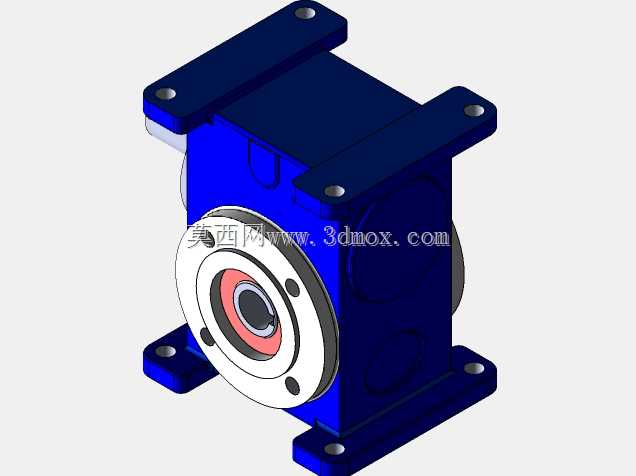

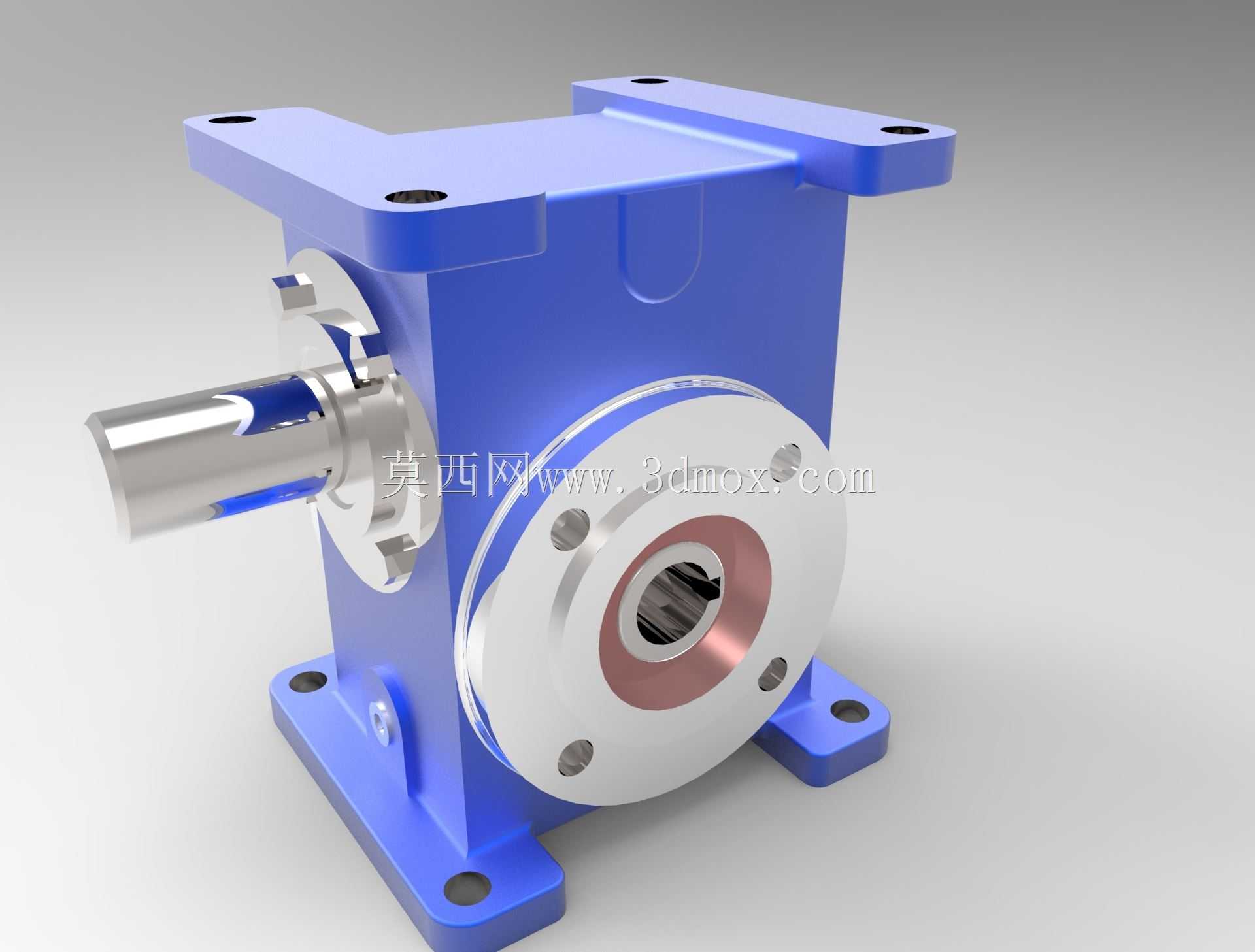

Benzler系列M型蜗杆齿轮减速装置

　　这款减速装置属于蜗杆齿轮组合传动结构，在工业传动场景中主要承担匹配转速、传递转矩的核心作用，常见于输送线驱动单元、包装机械执行端、小型自动化设备的动力匹配环节，能够将原动机的高转速输出降低至工作端所需的低转速区间，同时放大输出转矩，满足负载端的动力需求。从结构设计来看，该装置采用方形箱体作为主体承载结构，箱体上下均设置带安装孔的固定支脚，支脚与箱体为一体化铸造成型后加工安装面，保证安装基准的平面度与位置精度，上下双向的安装支脚设计可适配正装、倒装两种安装姿态，能适配不同设备的安装空间布局，减少现场安装的改造成本。输入输出端采用法兰式连接结构，输出端法兰设置均匀分布的螺栓孔，可直接与工作端的连接法兰对接，无需额外加装过渡连接座，

　　输入端可适配标准电机的法兰安装，保证动力输入的同轴度，降低传动过程中的径向跳动。内部传动采用蜗杆与斜齿轮组合的传动形式，蜗杆布置在高速输入侧，齿轮布置在低速输出侧，这种结构组合可在较小的箱体空间内实现较大的传动比，相比纯齿轮减速结构，同等传动比下体积可缩小30%左右，同时蜗杆传动具备一定的自锁特性，在部分垂直安装的应用场景中可防止负载倒转，提升设备运行的安全性。箱体外部设置多道加强筋结构，沿箱体受力方向布置，既可以提升箱体的结构刚性，承受传动过程中齿轮啮合产生的径向与轴向作用力，避免箱体受力变形导致齿轮啮合间隙变化，也可以增加箱体的散热面积，在连续运行工况下帮助内部润滑脂散热，降低温升对润滑效果与密封件寿命的影响。安装边界方面，

　　支脚上的安装孔采用长圆孔与圆孔组合的形式，可在安装时微调设备的固定位置，补偿安装底座的加工误差，降低现场安装的对位难度，输入输出轴的同轴度公差控制在0.02mm以内，保证传动过程中无额外的偏载力，延长轴承与齿轮的使用寿命。在实际选型应用中，该款减速装置可适配0.18kW到1.5kW区间的常规Y系列或伺服电机，输出转速覆盖每分钟10转到100转的常用工作区间，可满足多数中小型工业设备的动力减速需求，箱体表面采用深蓝色烤漆处理，具备基础的防锈防腐蚀能力，可适配常规车间的工作环境，若应用在潮湿或有腐蚀性介质的场景，可额外更换不锈钢紧固件与氟橡胶密封件提升防护等级。设计过程中对内部齿轮的啮合参数进行了优化，蜗杆采用渐开线齿形，

　　齿轮采用修形处理，降低啮合过程中的冲击与噪音，运行时的噪音可控制在65分贝以内，满足多数生产车间的噪音管控要求，轴承选用深沟球轴承与推力球轴承组合的形式，分别承受径向载荷与轴向载荷，保证传动部件的支撑稳定性，密封件采用双唇口骨架油封，可防止内部润滑脂泄漏，同时阻挡外部粉尘进入箱体内部，延长设备的维护周期。
