B14法兰连接式蜗轮蜗杆减速电机结构

项目分类:3D模型 发布时间:2021-10-21 ID:332703
  • B14法兰连接式蜗轮蜗杆减速电机结构
  • B14法兰连接式蜗轮蜗杆减速电机结构
  • B14法兰连接式蜗轮蜗杆减速电机结构

在轻工输送、食品包装、小型自动化生产线的传动环节里,这类带B14法兰安装的蜗轮蜗杆减速电机是出镜率极高的动力单元,很多做单机设备的结构工程师在选型时,最先考虑的就是这类集成化部件——不用额外对接电机与减速箱的连接轴、找正同轴度,整套单元直接通过法兰端固定到设备机架上,能省掉不少装配调试的工时。从实际使用场景来看,这类减速结构常被用在低速大扭矩的输出场合,比如皮带线的主动辊驱动、小型搅拌机构的动力输入、自动化设备上的间歇转位传动,蜗轮蜗杆结构本身具备的反向自锁特性,在一些需要停机后保持位置、防止负载倒转的工况里,还能省掉额外的制动部件,简化设备的整体结构。

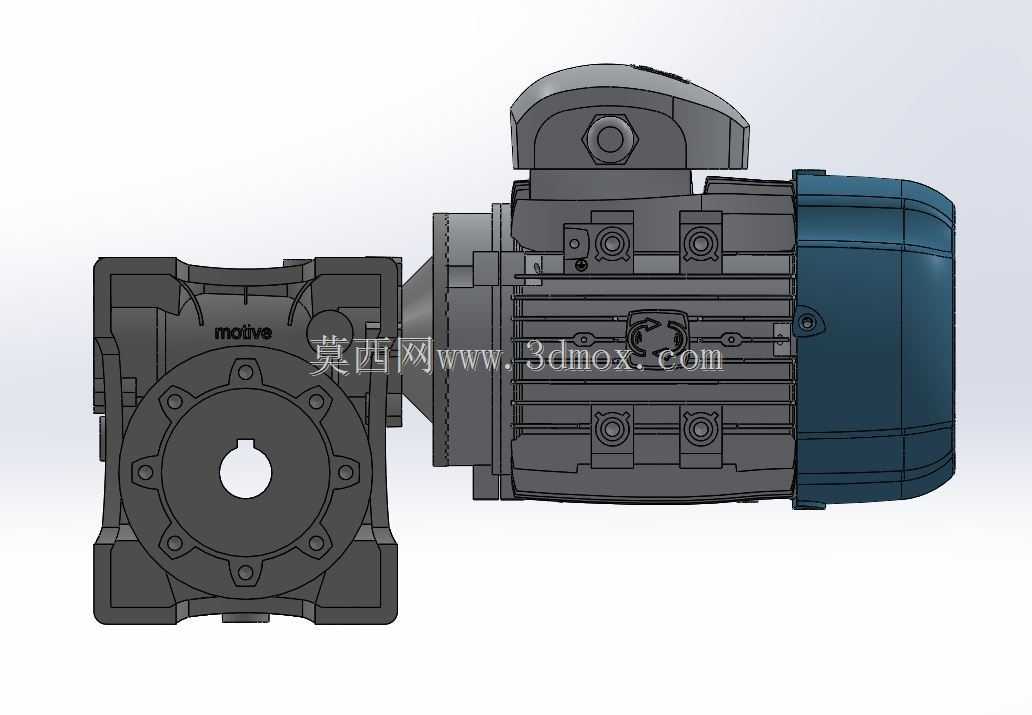

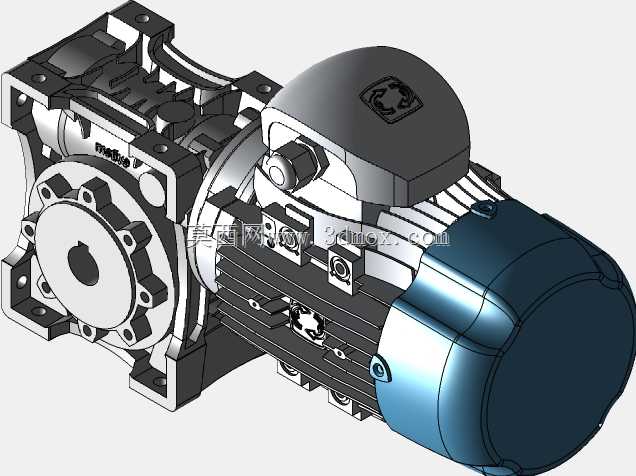

设计这类集成结构的时候,首先要平衡的是电机散热段与减速箱的连接刚性,图中可见电机的机壳采用了散热筋结构,沿轴向排布的筋条既可以增加壳体与空气的接触面积,带走绕组运行产生的热量,同时筋条的走向也兼顾了壳体的结构强度,避免电机与减速箱连接位置因为长期受径向负载出现壳体变形。减速箱部分采用的是铝合金壳体,相比铸铁壳体重量更轻,对于一些需要频繁调整位置、或者对设备自重有要求的轻型设备来说,铝合金壳体的优势非常明显,同时压铸成型的壳体可以把安装孔位、轴承座位置一次成型,减少后续机加工的工序误差。

B14法兰的安装设计是这个结构的核心特点之一,法兰端的止口尺寸是安装定位的关键基准,设计时止口与输出轴的同轴度公差需要控制在合理范围内,否则安装后会出现输出轴受径向附加力、运行噪音大、轴承过早磨损的问题。法兰上的安装孔采用通孔设计,配套螺栓从设备安装板的另一侧穿入锁紧,这种安装方式相比B5法兰的大直径法兰盘,占用的径向安装空间更小,适合安装位置局促、设备墙板厚度不大的场合。输出轴端的轴伸尺寸、键槽规格都是按照通用传动标准设计的,可以直接配套链轮、同步带轮、联轴器等常用传动件,不需要额外做轴的改制。

从结构布局来看,电机与减速箱采用直连的方式,电机的输出轴直接插入蜗杆的连接孔内,通过键传递扭矩,取消了额外的连接联轴器,既缩短了整套单元的轴向长度,也减少了传动环节的间隙,提升了传动的精度。蜗轮部分采用锡青铜材质,与钢制的蜗杆配对啮合,跑合后接触面的贴合度更好,运行噪音更低,同时耐磨性能也能满足长期连续运行的要求。减速箱的油室设计充分考虑了润滑的需求,不管是水平安装还是一定角度的倾斜安装,都能保证蜗轮蜗杆的啮合位置浸在润滑油里,避免干磨导致的齿面快速磨损。端盖位置的密封采用双唇口油封,既能防止箱体内的润滑油渗漏,也能阻挡外部的粉尘、水汽进入箱体内,适配车间里多粉尘、偶尔有喷淋的作业环境。

在做设备布局设计的时候,工程师需要重点关注这套单元的安装边界:轴向方向要预留出电机后端风罩的散热空间,不能紧贴设备墙板或者其他部件,否则会影响风路循环,导致电机温升过高;径向方向要预留出接线盒的操作空间,方便后期接线、维护的时候操作;法兰安装面的设备墙板需要加工出对应的止口配合面,平面度要满足安装要求,避免锁紧螺栓后壳体出现变形,影响内部轴承和齿轮的啮合间隙。另外,这类减速电机的输出轴不能承受过大的轴向力,如果实际工况里有轴向负载,需要额外增加推力轴承来承载,不能让箱体内部的蜗轮轴承直接承受外部轴向载荷,否则会大幅缩短轴承的使用寿命。

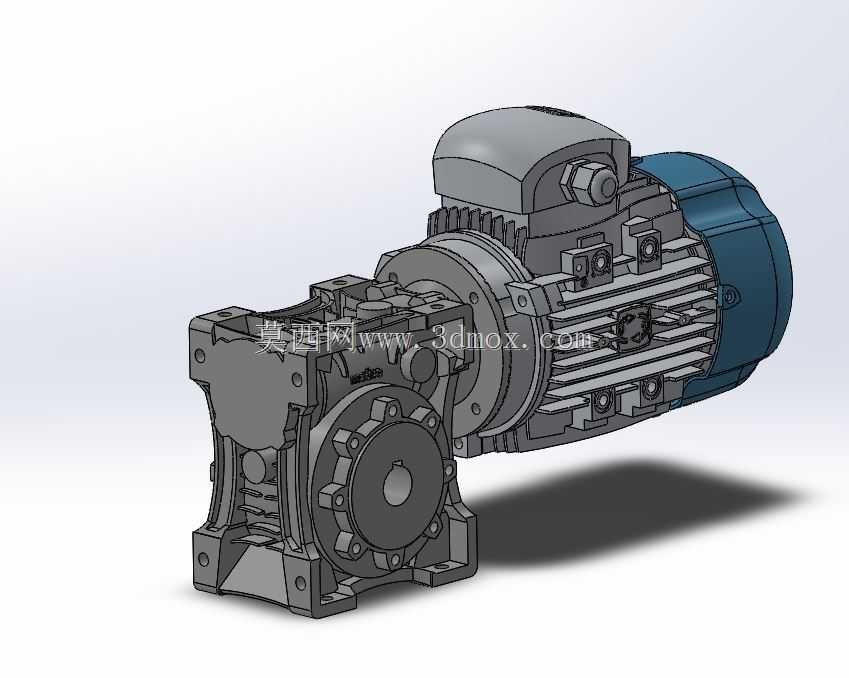

很多新手工程师在选型建模的时候,容易忽略接线盒的出线方向,这套结构的接线盒设置在电机壳体的侧上方,建模的时候要提前核对出线方向是否和设备的走线布局匹配,避免后期安装时出现线缆和周边部件干涉的问题。电机尾部的风罩是冲压成型的钢板结构,上面的通风孔是进风通道,风叶随电机轴转动时,空气顺着散热筋的方向从后端吹向前端,带走电机运行产生的热量,建模的时候不要把风罩和电机壳体的间隙做的太小,否则会影响进风效率。整体结构的细节处理上,所有的棱边都做了倒角处理,既避免装配时划伤操作人员,也能减少压铸时的应力集中,提升壳体的结构强度。
