摆线针轮传动减速结构三维设计

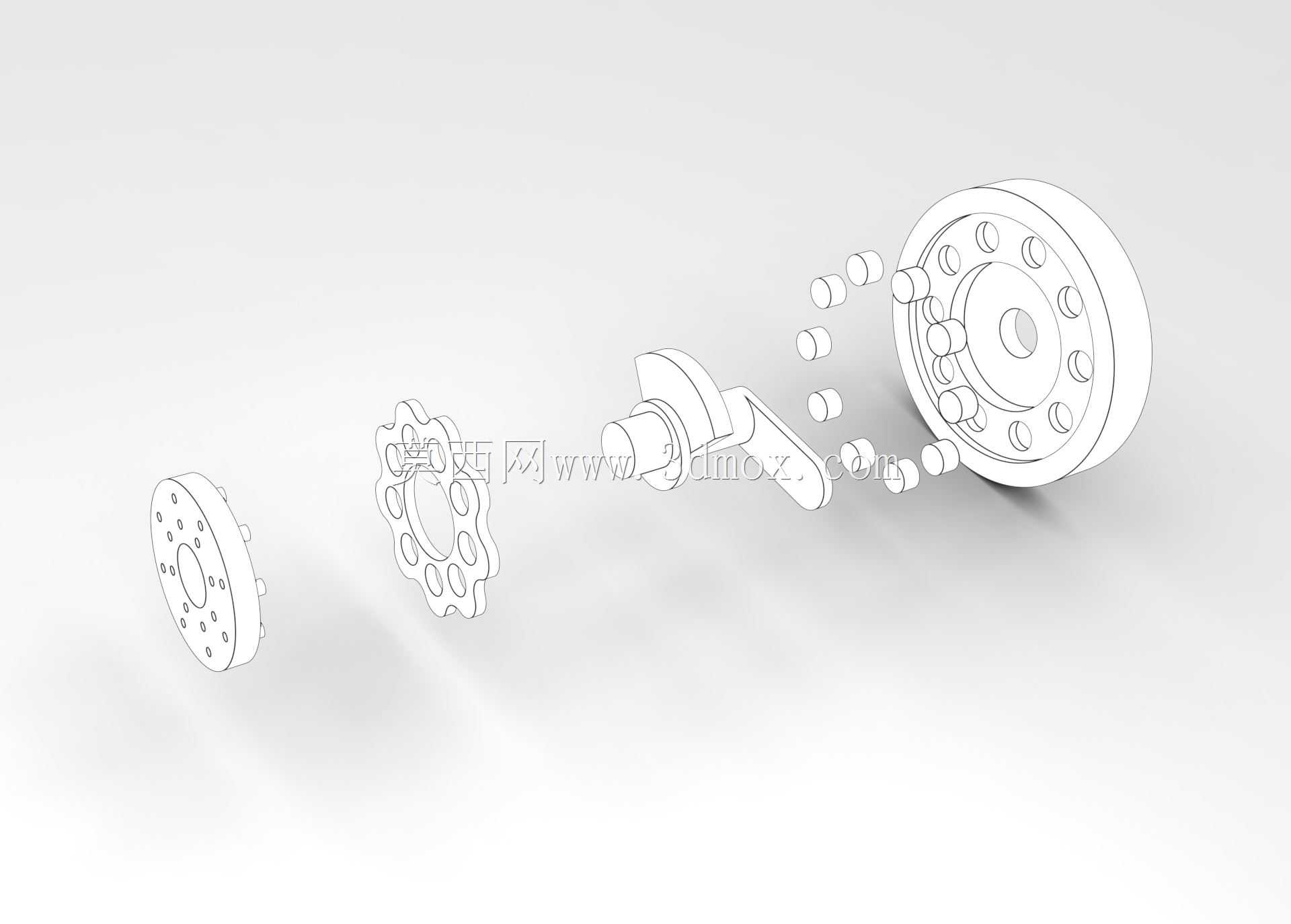

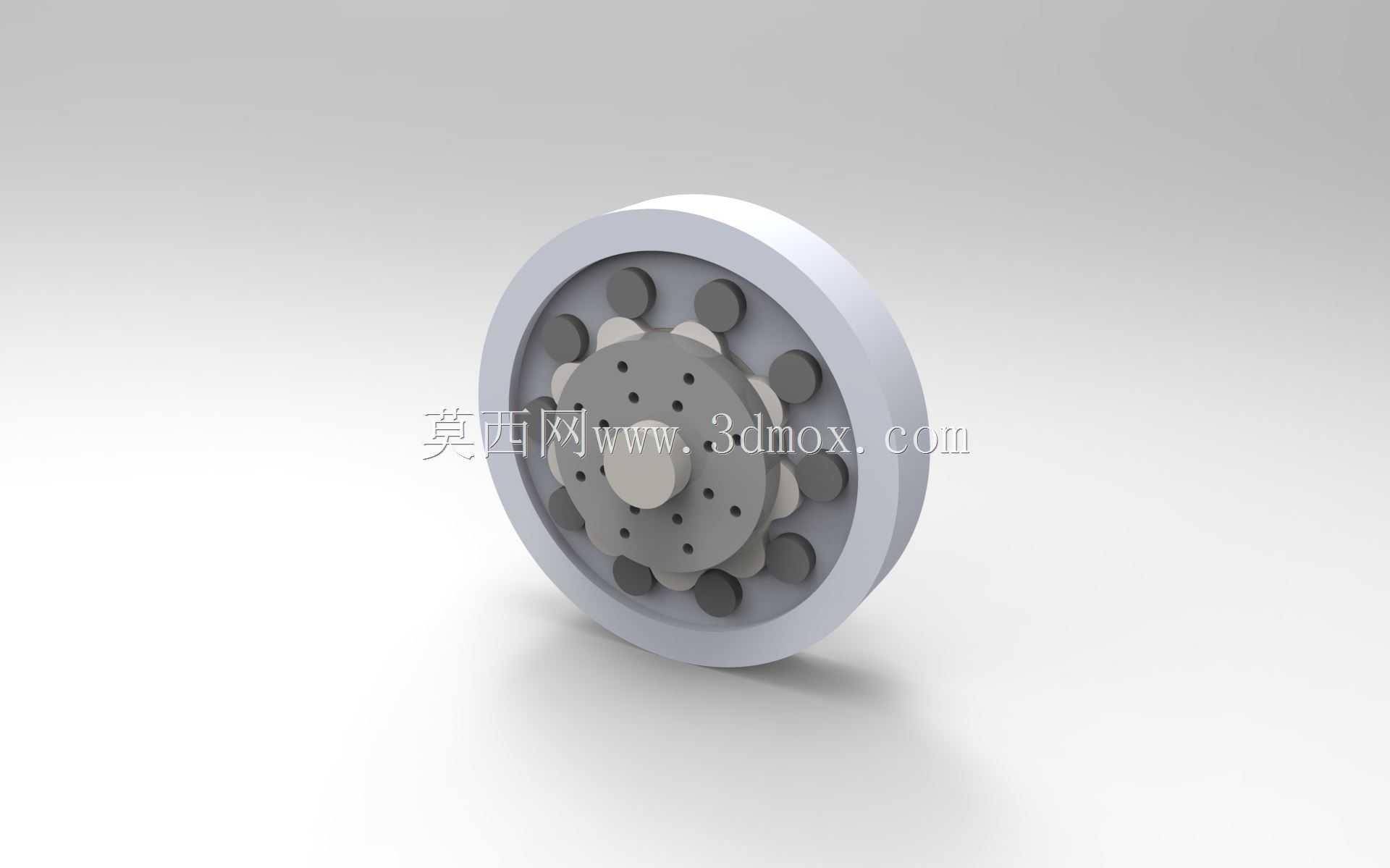

在自动化生产线、轻工输送设备、冶金辅机、化工搅拌装置这类对传动平稳性与减速比有硬性要求的场景里，摆线针轮传动结构始终是高可靠性传动方案的核心选项之一。不同于常规渐开线齿轮传动依靠多齿啮合逐步传递扭矩的逻辑，这套摆线针轮结构从啮合原理层面就做了差异化设计，输入侧的偏心轴承带动摆线盘做偏心摆线运动时，摆线盘外缘的摆线齿会与针齿壳内圆周向均布的圆柱针齿依次啮合，同时通过输出机构将摆线盘的低速自转运动传递至输出轴，整套运动传递过程中同时参与啮合的齿数占总齿数的比例远超普通齿轮传动，因此能在紧凑的径向尺寸下实现大传动比输出，同时具备更强的抗冲击过载能力，在频繁启停、负载波动较大的工况下也能保持稳定的传动精度。

从实际选型适配的角度看，这类摆线针轮传动结构的安装边界需要重点匹配三个核心尺寸：首先是输入轴端的轴径与键槽规格，需要和前端驱动电机的输出轴完全适配，保证偏心轴承的装配同轴度，避免偏心运转时产生额外的径向跳动；其次是针齿壳的外径与安装法兰的孔位分布，这部分尺寸直接决定了减速单元能否直接嵌入现有设备的安装腔体，不需要额外做转接法兰改造；最后是输出端的连接尺寸，包括输出轴的轴伸长度、键槽尺寸以及端面安装孔的位置度，要和后端被驱动的负载部件精准对接，避免装配后出现传动偏心导致的振动噪音。

这套结构的设计过程中，首先要确定的是传动比参数，根据输入电机的额定转速与负载端需要的工作转速，计算对应的摆线盘齿形参数与针齿数量差，通常单级摆线针轮传动就能实现1:9到1:87的传动比范围，不需要像普通齿轮减速那样做多级齿轮啮合，能大幅压缩轴向的安装空间。其次是针齿的排布设计，针齿壳内的圆柱针齿采用无保持架的圆周均布设计，每个针齿与摆线齿的啮合间隙需要控制在合理范围，间隙过大会导致传动回差超标，影响需要精准定位的工位传动精度，间隙过小则会在装配时出现卡滞，高速运转时摩擦温升过高，加速针齿与摆线盘的磨损。摆线盘的齿形曲线是整个结构的设计核心，需要严格按照摆线啮合方程做参数化建模，保证每个齿廓在啮合过程中都能实现平滑的滚动接触，减少滑动摩擦带来的效率损耗，同时摆线盘上的输出销孔位置度需要和输出轴盘的传动销精准匹配，销孔与传动销之间的配合间隙既要补偿偏心运动带来的位移量，又要保证扭矩传递的平稳性，避免出现传动冲击。

在实际设备应用中，这类摆线针轮传动结构常被用在食品包装线的输送辊驱动、自动化仓储的堆垛机行走驱动、化工反应釜的搅拌轴驱动等场景，这些场景普遍要求传动单元体积小、输出扭矩大、长期运行免维护周期长，摆线针轮结构多齿啮合的特性刚好能匹配这些需求，相比普通齿轮减速结构，同等传动比与输出扭矩下，摆线针轮结构的体积能缩小三分之一以上，重量也更轻，对于安装空间受限的紧凑型设备设计来说是非常合适的选型方向。建模过程中需要重点验证各运动部件的干涉情况，尤其是偏心轴承带动摆线盘做偏心运动时，摆线盘与针齿、输出销与销孔、偏心套与输入轴之间的运动间隙，要在全行程运动仿真中逐一排查，避免实际加工装配后出现运动卡滞的问题。同时针齿与针齿壳的配合、偏心轴承与摆线盘中心孔的配合都需要选用合理的公差等级，过盈量过大会导致装配难度提升，运转时轴承温升过快，间隙过大则会导致传动精度下降，回差超出设计允许范围。
