多层嵌套带圆角方管支撑构件

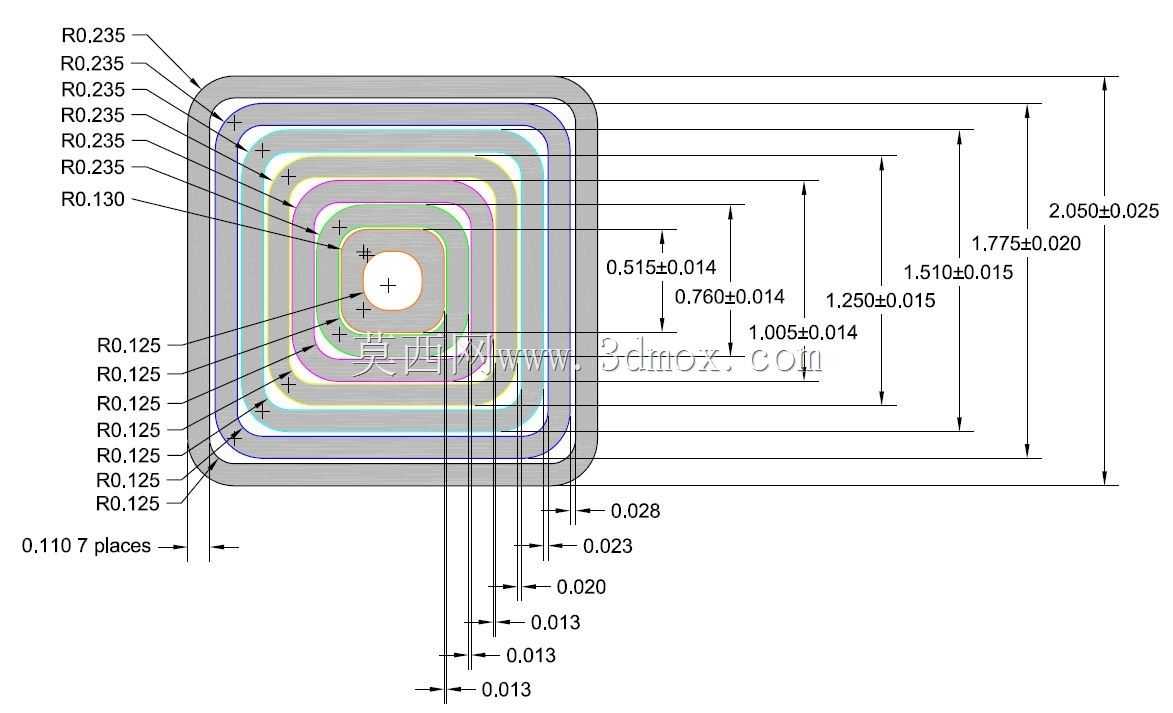

在各类工业设备机架搭建、工装夹具支撑、输送线侧边防护框架以及小型设备承重底座的实际应用场景中，这类多层嵌套的方管支撑构件是非常常见的结构单元，它既可以作为独立的支撑垫块使用，也可以通过拼接组合成不同高度的承重立柱，适配不同安装空间的支撑需求。不同于普通等径直管的设计，这款构件采用了多层同心嵌套的方管结构，从最内层的中心通孔向外逐层延伸出不同壁厚的方管层级，每一层的转角位置都做了统一的圆角过渡处理，内层圆角半径控制在R0.130，向外逐层递增到R0.235，这种设计一方面可以避免方管转角处的应力集中问题，在承受垂直方向的压载荷或者侧向的冲击载荷时，应力能够顺着圆角曲面均匀分散，不会在直角拐点位置出现应力断裂的隐患；另一方面统一的圆角半径也方便加工过程中刀具路径的规划，不管是采用型材折弯还是整块材料铣削成型，都能减少换刀次数，提升加工效率。

从实际安装边界来看，这款构件的整体外轮廓尺寸控制在2.050±0.025的公差范围内，这个尺寸精度可以保证它在和配套的方形安装槽配合时，不会出现装配过松晃动或者过紧无法装入的问题，每一层嵌套方管的尺寸都有严格的公差要求，从中心向外第一层方管尺寸为0.515±0.014，第二层为0.760±0.014，第三层为1.005±0.014，第四层为1.250±0.015，第五层为1.510±0.015，最外层到次外层的尺寸为1.775±0.020，逐层递增的尺寸公差匹配，让每一层管壁的厚度保持均匀，不会出现一侧壁厚偏薄导致承重能力下降的问题。在构件的底部位置，还设计了多个深度不同的定位槽，槽深分别控制在0.013、0.020、0.023、0.028，这些定位槽可以和安装基座上的定位凸点精准配合，安装时不需要额外做划线定位，直接将构件对准凸点放置就能保证安装位置的同轴度，减少装配调试的时间。

设计这类构件的时候，首先要考虑的是实际使用中的承重需求，多层嵌套的结构相比单一方管，在相同外轮廓尺寸的情况下，能够通过不同层级的管壁分散载荷，相当于在内部增加了多道加强筋结构，不需要额外焊接加强筋就能提升整体的结构强度，同时中心的通孔设计既可以减轻构件自身的重量，也能方便穿线或者穿过固定螺栓，实现上下方向的锁紧固定。转角位置的圆角设计除了应力分散的作用外，也能避免安装过程中尖锐直角划伤操作人员，提升装配环节的安全性。另外构件上标注的0.110 7 places的尺寸，对应的是七个均匀分布的安装定位点，这些点位的位置精度直接影响构件和其他配件的配合精度，设计时将这些点位的位置度公差控制在合理范围内，保证批量生产时的互换性，不需要对每个构件进行单独修配就能直接装配使用。

在实际的设备维护场景中，这类嵌套式方管构件还可以根据磨损情况单独替换某一层的衬套，不需要更换整个支撑构件，降低设备的维护成本，比如当内层通孔因为频繁穿入螺栓出现磨损时，只需要更换内层的衬套管就能恢复原有配合精度，外层结构可以继续使用。不同于焊接成型的方管架，这种一体化嵌套结构的构件没有焊接焊缝，不会出现焊缝锈蚀或者焊接变形导致的尺寸偏差问题，整体的结构一致性更好，在有防腐要求的使用场景中，也能更方便地做表面镀层处理，不会因为焊缝位置的凹凸不平导致镀层不均匀。在自动化生产线的工位支撑场景中，这类构件还可以通过不同数量的叠装来调整支撑高度，因为每一层的外轮廓尺寸和公差都是统一匹配的，叠装时上下构件可以通过定位槽和凸点实现自定位，叠装后的整体同轴度能够得到保证，不会出现叠装后倾斜的问题，适配不同高度的工件支撑需求。
