桌面立式笔记本收纳支撑托架结构

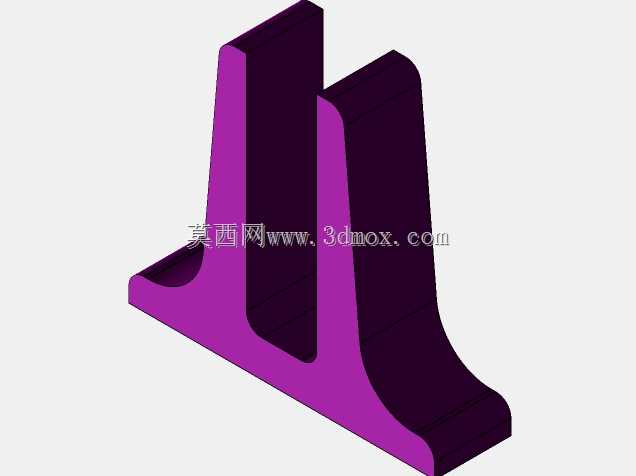

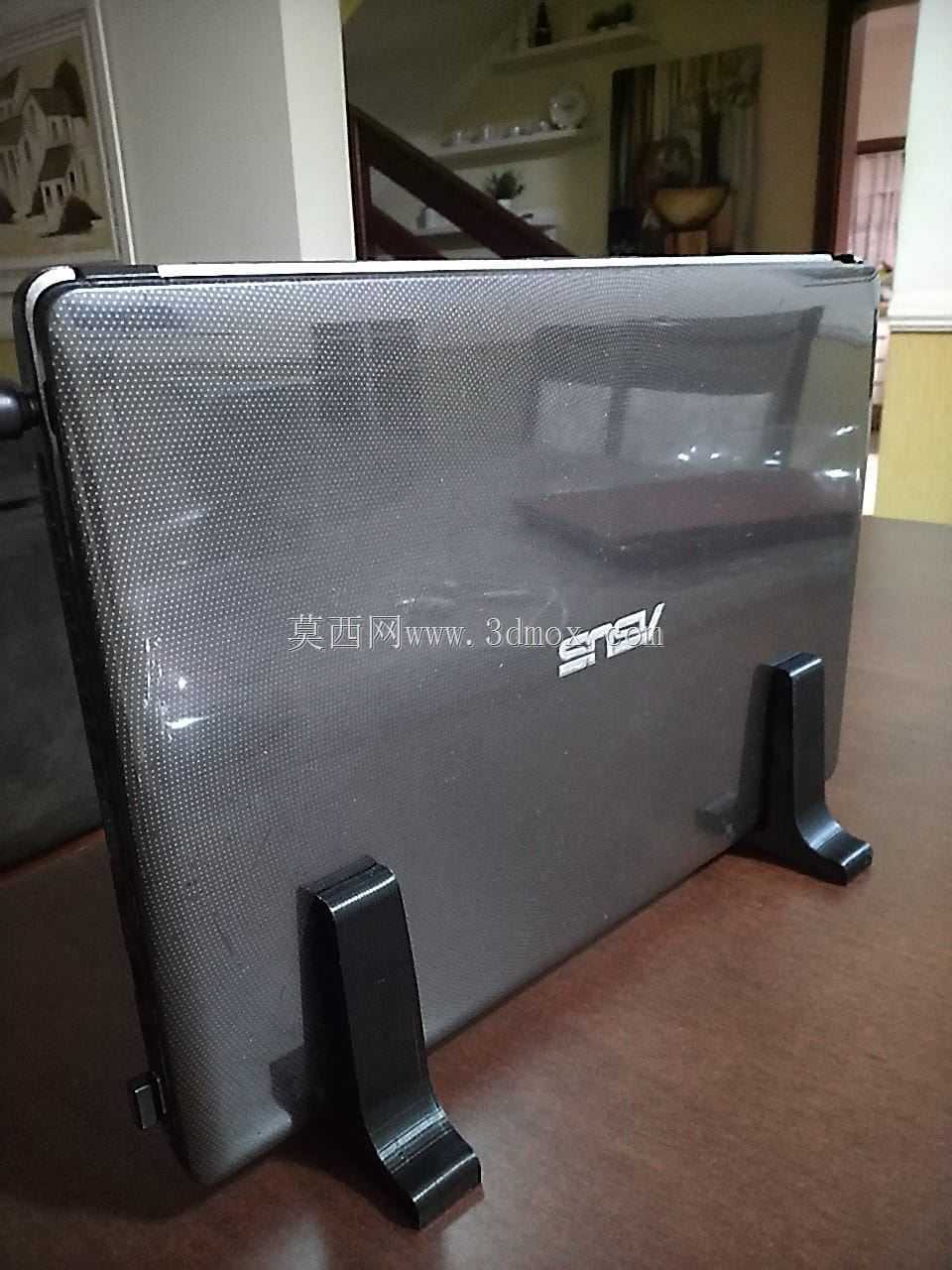

　　日常办公场景中，多数职场人会配备外接显示器、外接键鼠来搭建高效工位，此时闭合状态的笔记本如果平放在桌面，不仅会占用大量横向操作空间，还容易因为底部贴合桌面导致散热不畅，长期堆叠放置还可能刮花笔记本外壳，立式笔记本支撑托架就是针对这类工位痛点设计的桌面五金配件。这款托架采用对称双立柱加一体化底座的结构形式，整体没有多余的活动部件，属于一体成型的刚性支撑结构，不需要额外的组装步骤，拿到工位后直接放置在桌面空闲区域即可使用，使用时将闭合状态的笔记本顺着两个立柱之间的缝隙竖直插入，依靠立柱内侧的贴合面托住笔记本的两侧外壳，就能让笔记本保持竖直站立的状态，相比平放状态能节省70%以上的桌面占用面积，空出的桌面区域可以放置文件、

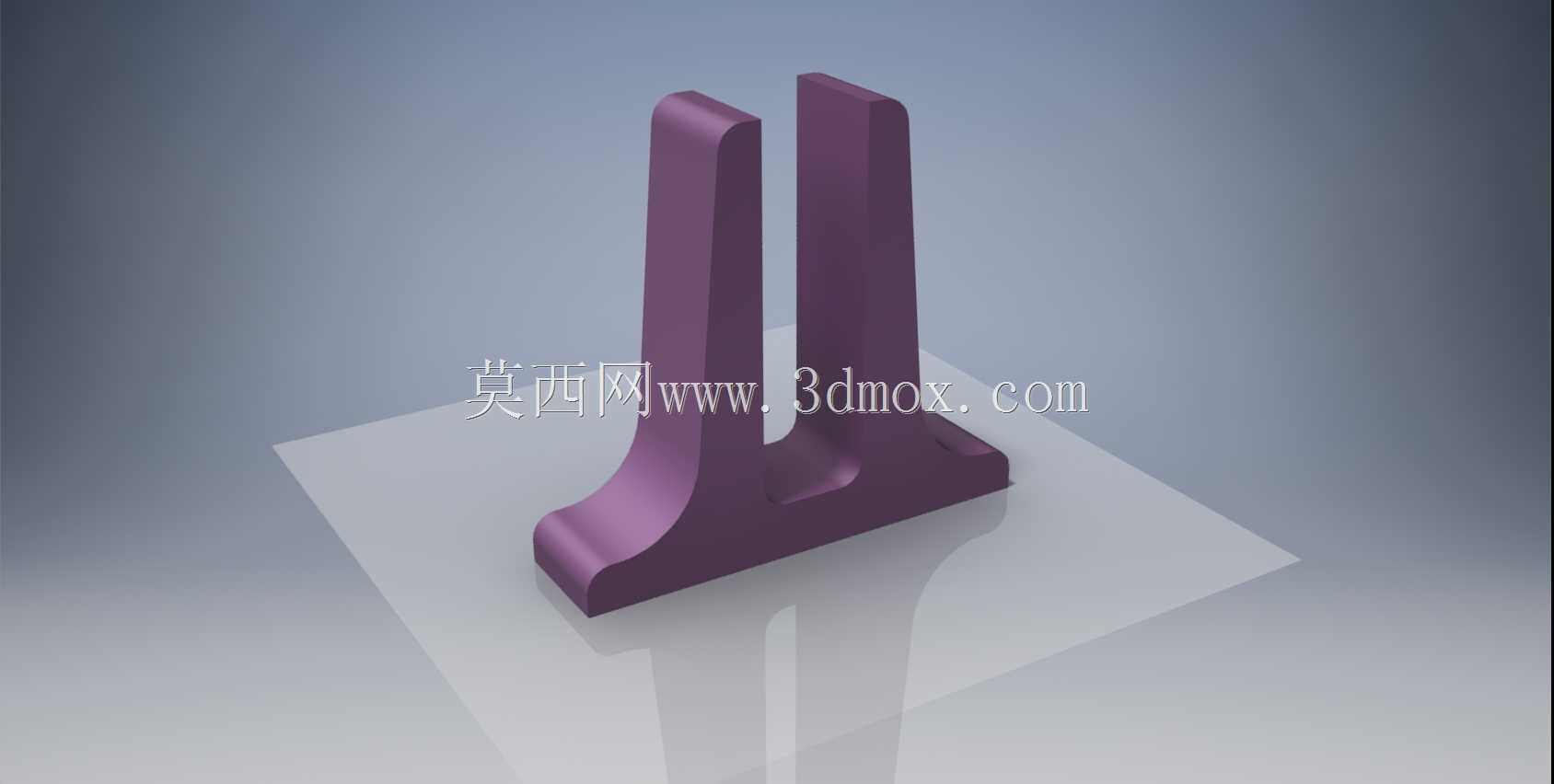

　　水杯或者其他常用办公物件，有效优化桌面的空间利用率。从结构设计的角度来看，这款托架的两个立柱并非垂直于底座的直杆结构，而是在靠近底座的位置做了平滑的圆弧过渡，一方面圆弧过渡能够避免应力集中，提升整体结构的抗弯折强度，哪怕是放置16英寸以上的厚重游戏本，立柱也不会出现向外撑开变形的问题；另一方面圆弧过渡的曲面能够更好地贴合笔记本侧边的弧度，避免直角棱边刮花笔记本的金属或者塑料外壳。立柱的内侧接触面没有做额外的凸起卡扣，而是保持平整的贴合面，能够适配不同厚度的笔记本设备，不管是厚度不到1cm的轻薄本，还是厚度超过2cm的厚重游戏本，都能顺利插入两个立柱之间的间隙，不会出现卡滞或者间隙过大晃动的问题。底座部分采用了加宽的平底设计，

　　整体重心落在底座的中心区域，哪怕是不小心碰到桌面或者托架本身，托架也不会出现侧翻的情况，能够稳定支撑竖直放置的笔记本。托架的整体高度控制在15cm左右，竖直插入笔记本后，笔记本的顶部不会超出桌面太多，不会遮挡显示器的下方视野，也不会和桌面上方的书架、显示器支架等物件产生干涉；两个立柱之间的预留间隙为3cm，能够兼容绝大多数常规厚度的笔记本设备，不需要针对特定型号做尺寸调整；底座的整体宽度为12cm，深度为10cm，放置在桌面时只需要占用很小的一块区域，哪怕是桌面空间比较紧凑的小户型工位或者宿舍桌面，也能找到合适的放置位置。实际使用过程中，笔记本竖直放置后，侧边的散热出风口不会被桌面遮挡，哪怕是处于合盖待机或者外接使用的状态，笔记本产生的热量也能顺着竖直的机身自然散出，不会因为热量堆积导致设备降频或者硬件老化加速。这款托架除了可以支撑笔记本之外，也可以用来竖直放置平板电脑、轻薄的外接键盘、数位板等扁平状的数码设备，拓展了工位收纳的适用范围。结构建模过程中，需要重点关注立柱与底座连接位置的圆角参数，圆角半径不能过小，否则不仅会出现应力集中的问题，还容易在注塑或者3D打印过程中产生缩痕、缺料等工艺缺陷；立柱的壁厚要保持均匀，整体壁厚控制在4mm左右，避免壁厚差异过大导致成型后出现翘曲变形；底座的底部可以做0.5mm的浅凹槽设计，粘贴防滑硅胶垫之后，硅胶垫不会突出底座底面，保证托架放置的平稳性，同时硅胶垫能够增加托架和桌面之间的摩擦力，

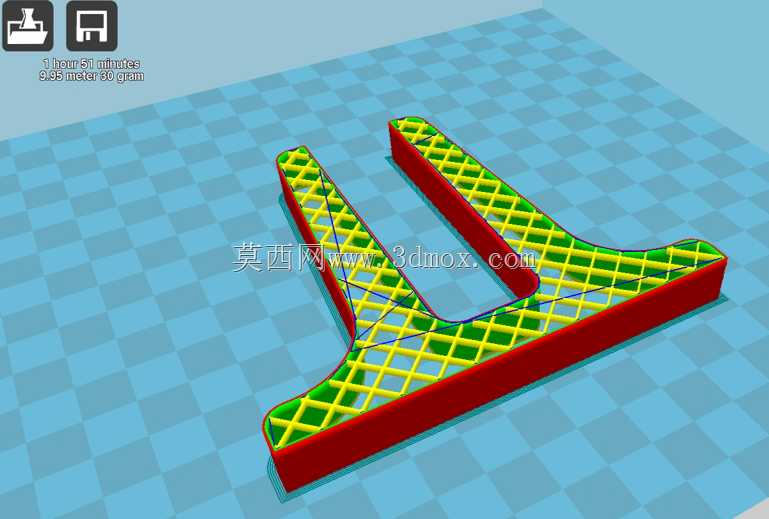

　　避免插入笔记本的时候托架出现滑动。立柱的顶部做了小尺寸的圆角导边处理，插入笔记本的时候不会因为尖锐的棱边刮伤笔记本的外壳，也能避免使用者拿取的时候被棱角划伤。整个结构没有复杂的曲面或者特殊的装配结构，不管是采用注塑批量生产，还是采用FDM3D打印做小批量定制，都能很方便地加工成型，不需要额外设计模具抽芯或者支撑结构，加工成本相对较低，适合作为通用桌面办公配件进行推广使用。在工位布局优化的过程中，这类小型支撑配件往往能起到很明显的空间提升效果，不需要对现有工位做大规模改造，只需要添置一个小型托架，就能理顺桌面的设备摆放逻辑，让整个工位看起来更加整洁有序，同时也能延长数码设备的使用寿命，减少因为摆放不当导致的设备刮损、散热不良等问题。
