多金属熔炼用六角坩埚式熔化炉结构

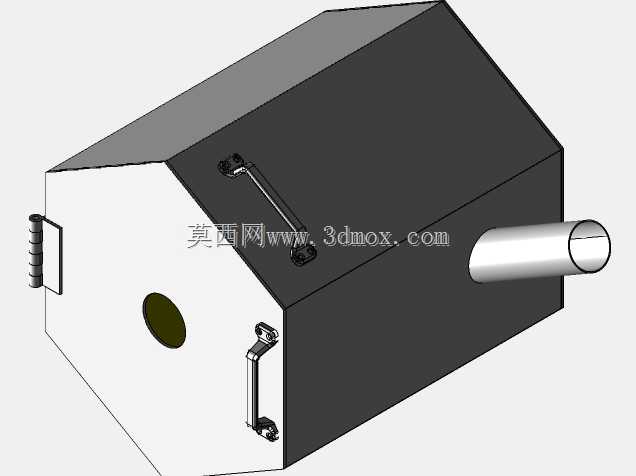

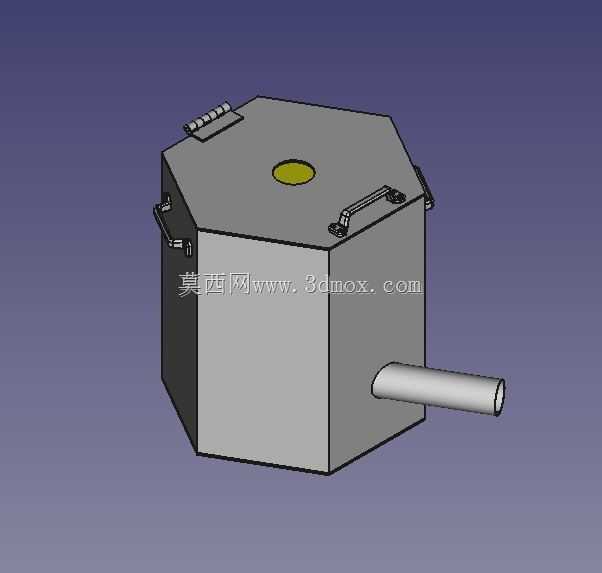

这款熔化设备的结构设计，核心围绕中小批量有色金属铸造车间的灵活生产需求展开，区别于大型连续作业的回转式熔炼炉，整体采用正六棱柱的炉体外壳构型，在车间有限占地场景下，这种多边形结构相比传统圆柱炉体，更便于多台设备沿车间立柱或墙体边角紧凑排布，相邻设备的侧面可保持更小安全间距，不会出现圆柱炉体贴边放置时侧面操作空间浪费的问题。从实际生产的使用场景来看，这类设备主要适配小型铸造工坊、精密铸件生产单元的间歇式熔炼需求，可完成铝、黄铜、铜、金等不同熔点有色金属的熔化作业，更换熔炼材质时仅需清理坩埚内壁残留、调整加热功率参数即可，无需对炉体结构做额外改造。设备侧面伸出的金属导流管，是专门针对铸造浇注环节设计的结构，熔炼完成后无需借助额外抬包工具，可通过炉体顶部的锁紧搭扣配合吊装结构，实现炉体小角度倾转，让熔融金属顺着导流管稳定流出，直接对接砂型浇口或铸模进料口，能大幅减少金属液转移过程中的温降与氧化夹杂问题，也降低了操作人员近距离接触高温金属液的安全风险。炉体顶部的圆形开孔是坩埚的投料与观测位，日常作业时可通过配套盖板封闭，减少炉内热量散失，熔炼过程中可掀开盖板观察金属熔化状态、添加造渣剂或合金配料，开孔尺寸经过匹配设计，既满足常规块料的投料需求，也不会因为开孔过大导致炉温波动幅度过高。顶部对称布置的金属提手与搭扣结构，一方面是为了方便炉盖的快速开合锁紧，保证熔炼过程中炉盖与炉体密封贴合，避免热量外泄；另一方面在坩埚需要更换维护时，可通过提手配合吊装工具，将炉盖连带保温层整体吊离，快速取出内部坩埚完成检修或更换。从安装边界来看，设备底部为平整的六边形支撑面，无需额外预制复杂的混凝土安装基础，只要放置在平整的耐热混凝土地面即可，安装时需注意侧面导流管的伸出方向要预留至少1.2米的操作空间，满足浇注时模具摆放、操作人员站位的需求，炉体背部要预留0.5米以上的间隙，方便加热管线、温控线路的排布与日常检修。设计过程中特意将炉体的棱边做了小圆弧过渡处理，避免车间转运物料时尖锐棱角刮碰操作人员或工装，外壳采用钢板焊接成型后做耐热防锈处理，内部填充的保温层厚度经过热传导仿真校核，保证满功率熔炼时炉体外壁温度控制在安全范围内，避免操作人员误触造成烫伤。不同于大型熔炼设备复杂的配套辅机需求，这款设备的结构集成度较高，所有操作结构都布置在炉体上部与侧部，单人即可完成投料、观测、倾转浇注的全流程操作，非常适合多品种小批量的铸件生产场景，比如五金配件铸造、首饰加工、小型铝件压铸前的原料熔化等场景都能适配。在结构细节上，导流管与炉体的连接位置做了加厚耐热处理，因为该位置长期接触高温金属液的冲刷，普通钢板容易出现烧蚀变形，设计时特意在连接位增加了耐热衬层，延长部件的更换周期；顶部的搭扣采用带自锁功能的结构，避免设备倾转浇注时炉盖意外松脱引发安全事故，搭扣的安装位置经过人机工程校核，操作人员站在地面即可完成锁紧与解锁操作，无需借助登高工具。
