IP66防护等级57x175x80规格压铸铝框结构设计

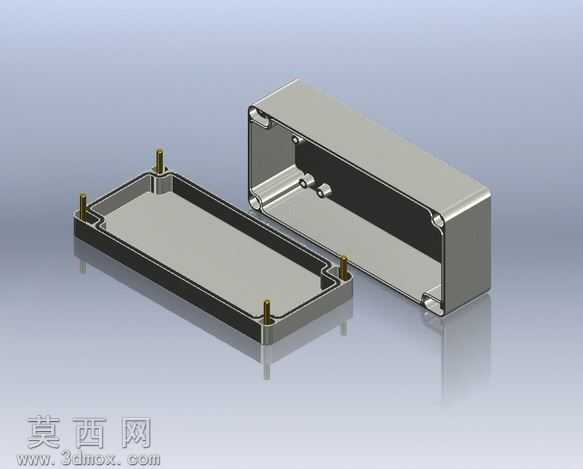

本作品为IP66防护等级的压铸铝框壳体结构，采用SolidWorks完成全参数化三维建模，建模过程严格遵循压铸工艺成型规范，对拔模斜度、圆角过渡、壁厚均匀性做了针对性参数约束，避免后续压铸生产出现缩孔、充型不满等工艺缺陷。模型整体尺寸为57mm×175mm×80mm，分为上盖与下框两个核心装配部件，下框采用一体化压铸成型结构，侧壁预留密封槽位，可嵌入适配的橡胶密封圈实现IP66级防尘防水防护，四个角位设计有内嵌铜柱安装位，铜柱与铝框采用压装工艺结合，既保证螺纹连接的反复拆装强度，又避免铝质螺纹易滑牙的缺陷。上盖与下框的配合面做了高精度平面度约束，配合密封槽内的密封圈可实现稳定的压紧密封，侧壁设计有防水接头安装位，可适配不同规格的电缆格兰头，满足户外、潮湿工况下的电气元件安装防护需求。渲染阶段采用金属铝材质，还原压铸铝件经喷砂氧化后的哑光金属质感，对密封槽、安装铜柱、配合卡扣等细节做了材质区分，铜柱采用黄铜材质表现，清晰展现各部件的材质差异与装配关系。结构设计上充分考虑压铸生产的可行性，所有转角处均设置R1-R2的工艺圆角，壁厚控制在2.5mm-3mm的均匀区间，避免壁厚差过大导致的压铸变形，安装柱位做了加强筋连接，提升壳体的抗冲击与抗形变能力，整体结构兼顾防护性能、加工工艺性与装配便捷性，可直接用于工业电气、户外通讯设备的防护外壳生产参考，模型包含完整的装配约束关系，各特征参数可编辑调整，方便根据实际安装需求修改尺寸。
