便携式手动加注装置结构设计

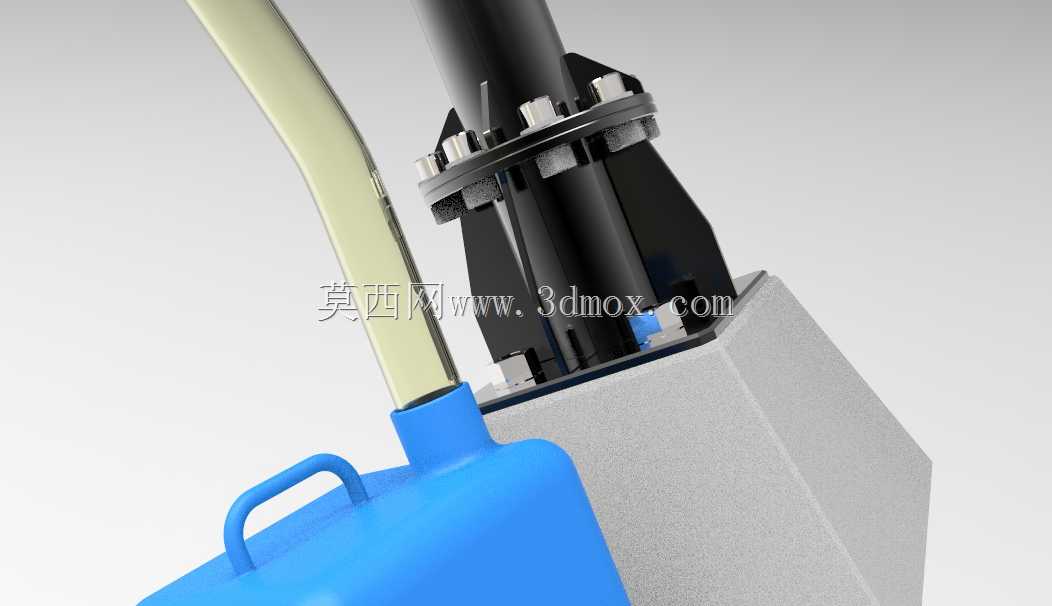

该结构主要面向小剂量流体加注的作业场景，常见于设备维保、小型化工试验、户外零散作业等无法接入固定加注管路的工况，用来完成润滑油、清洗剂、低粘度试剂等介质的定量转移与加注，避免大流量加注设备在小容量作业时的过量浪费与操作不便。整套结构分为储液单元、手动加压单元、导流管路、对接接头四个核心部分，储液部分采用带提手的吹塑成型腔体，侧壁设置的一体化提手贴合人手握持弧度，搬运时可单手提携，腔体底部做了加厚圆角处理，放置在不平整的作业面时也能保持稳定，不会因轻微磕碰出现侧翻漏液的问题。手动加压单元采用柱塞式结构，竖向布置的柱塞杆与储液腔顶部的密封座配合，通过上下按压手柄带动柱塞往复运动，在腔体内形成稳定正压，推动内部流体沿导流管路向外输出，柱塞与密封座之间采用多道唇形密封圈，可适配粘度范围在1-150cSt的流体，长期往复按压也不会出现密封失效漏液的情况。导流管路采用半透明柔性耐腐材质，可直观观察管内流体流动状态，避免加注过程中出现空打、气堵无法及时发现的问题，管路与储液腔、对接接头的连接位置都做了快插式结构设计，日常维护更换管路时不需要额外工具，徒手即可完成拆装，接头内部设置了单向止回结构，停止加压时管路内残留的流体不会回流到储液腔，也不会在接头位置出现滴漏。对接端采用快换式卡紧结构，可适配不同口径的受液口，卡紧爪沿圆周均匀布置，插入受液口后通过滑动锁圈推动卡紧爪向内收缩，牢牢抱紧受液口外壁，加注过程中即使管路出现小幅晃动也不会发生接头脱落、流体喷溅的问题。设计过程中优先考虑了作业时的操作便利性，整体重心控制在储液腔下半部分，按压手柄时不需要额外扶持腔体也能保持稳定，手柄的按压行程控制在120mm以内，单手握持按压的力度不超过30N，长时间连续作业也不会出现明显的手部疲劳。外形尺寸上，储液腔的容积设置为5L，整体高度不超过400mm，宽度控制在200mm以内，可轻松放入常规的工具收纳箱隔层，户外转场作业时携带不会占用过多空间。安装边界方面，整套结构没有额外的固定安装要求，仅需在放置时保证底部与支撑面接触面积不小于腔体底面积的80%即可正常作业，对接接头的适配口径覆盖6mm-16mm的常规受液口，不需要额外加装转接头就能满足绝大多数小容量加注场景的需求。结构上还做了防误操作设计，储液腔顶部的加注口采用带泄压阀的旋盖，当腔体内压力超过0.2MPa时泄压阀会自动开启排气，避免内部压力过高导致管路爆裂或者密封件损坏，旋盖与腔体之间设置了防丢连接带，加注流体时旋下的盖子不会随意放置丢失。导流管路的长度设置为800mm，可满足受液口与储液装置存在一定高度差、水平距离的作业需求，不需要频繁挪动储液装置就能完成不同位置的加注作业。所有与流体接触的部件都采用耐弱腐蚀的材质，可兼容大部分常规工业用流体，不会因长期接触介质出现材质溶胀、开裂的问题，各部件的拆分边界都做了圆滑过渡，日常清洁内部残留介质时可快速拆分，没有清洁死角，避免不同介质混加出现化学反应影响使用。
