立式雾网集水装置简化结构设计

在干旱少雨、但雾气资源充沛的山地、沿海荒漠、海岛区域，常规取水方式受限于地形、运输条件难以覆盖，雾网集水设备是这类场景下获取淡水资源的核心装置，这套简化结构的雾网集水装置，就是针对零散取水点、小规模供水需求设计的实用型结构，去掉了冗余的电控、复杂调节部件，靠纯机械结构实现雾气凝水、汇流、收集的全流程，适配无电力供应的野外部署场景。

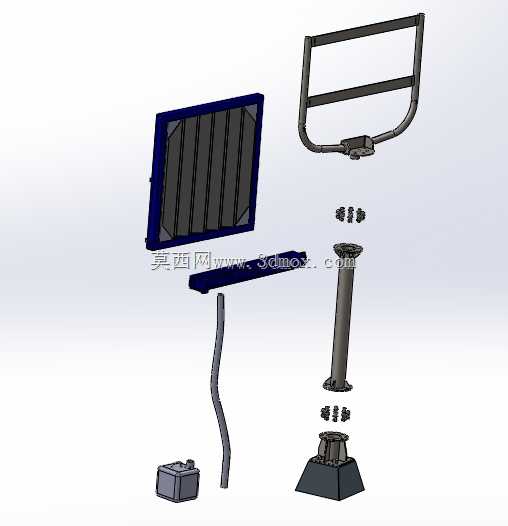

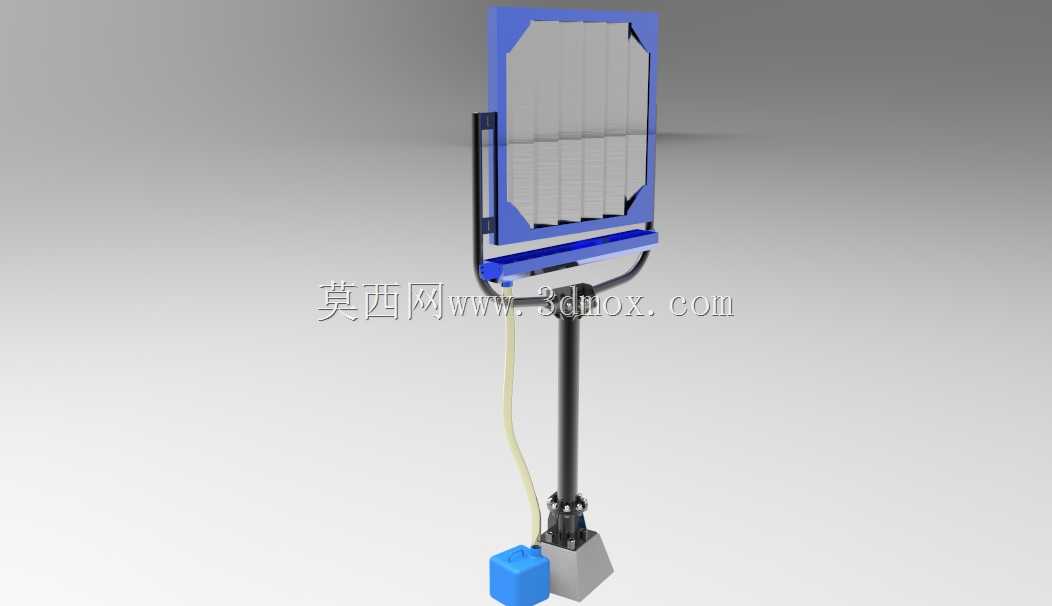

从结构设计逻辑来看，整套装置优先考虑野外安装的便捷性与抗风稳定性，底部采用加重式配重基座，直接放置在平整硬质地面即可完成固定，无需浇筑混凝土基础，适配临时取水点、季节性取水点的快速部署需求。基座上方连接单根立式支撑立柱，立柱采用空心圆管结构，在保证抗弯强度的同时降低整体自重，方便人工搬运组装，立柱高度设置在成年人站立可操作维护的区间，无需登高即可完成网面清理、管路检查的日常维护工作。

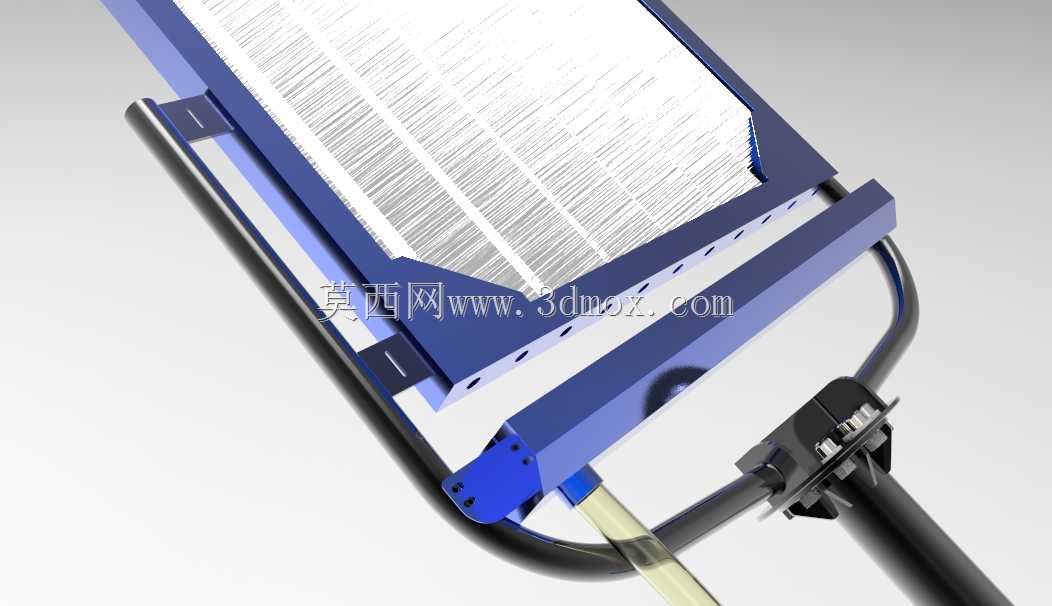

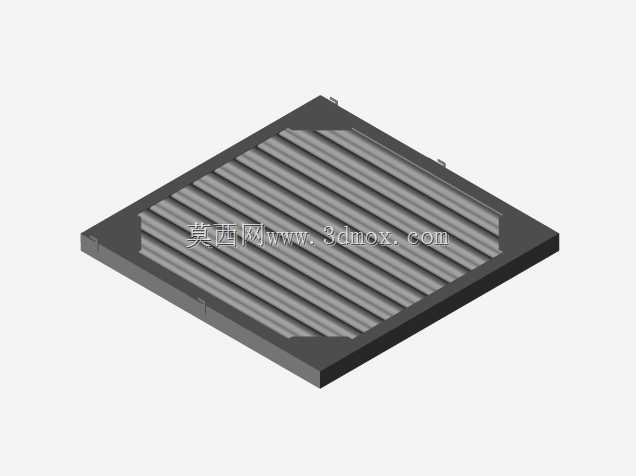

凝水网面采用矩形框架固定，框架边缘做包边加固处理，网面张紧后保持平整状态，当携带微小水滴的雾气穿过网面时，水滴会在网丝表面附着凝结，逐步汇聚成较大的水珠，顺着网面竖向纹理向下流动。网面框架底部设置一体化的导水槽，槽体带有微小的倾斜坡度，汇聚的水流会顺着坡度流向导水槽一侧的出水接头，通过柔性输水软管直接导入下方的储水容器中，省去了复杂的管路转接结构，减少输水过程中的渗漏点。

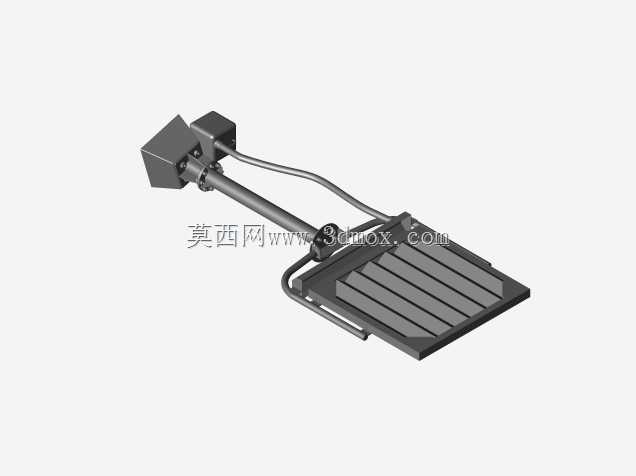

网面框架与支撑立柱之间采用可转动的铰接连接结构，没有加装复杂的风向追踪驱动部件，依靠铰接结构的低阻尼特性，在自然风力作用下网面可自动调整朝向，保持与来雾方向的垂直角度，最大化提升雾水捕获效率，这种无动力自适应结构，既降低了制造成本，也彻底消除了电控部件在高湿度野外环境下的故障风险，适合长期无人值守的使用场景。

从安装边界来看，整套装置展开后占地范围不足0.3平方米，对安装场地的平整度要求不高，基座可通过加装石块、沙袋的方式进一步提升抗风等级，适配不同风力等级的部署区域。网面框架的边角做圆弧过渡处理，避免安装、维护过程中划伤操作人员，所有外露金属部件都做了防锈蚀处理，适配高湿度、高盐雾的沿海使用环境。

在功能设计上，这套简化结构没有配置多余的附加功能，所有结构都围绕雾水收集的核心需求设计：张紧的网面保证凝水效率，倾斜导水槽保证汇流顺畅，低阻尼铰接结构保证朝向自适应，配重基座保证安装稳定性，柔性输水管路适配不同规格的储水容器。相比大型并网式雾水收集阵列，这套单立式装置更适合零散农户、野外科考站点、海岛小型值守点的小规模供水需求，单套装置日产水量可满足3-5人的基本淡水使用需求，组装仅需两名操作人员配合，半小时内即可完成全部安装调试工作，不需要专业安装工具。

结构建模过程中，对网面的张紧度、导水槽的倾斜角度、铰接结构的转动阻尼都做了参数化验证：导水槽坡度设置在3度到5度区间，既保证水流可以顺畅流动，又不会因为坡度过大导致导水槽一侧过低，影响网面的整体垂直度；铰接结构的阻尼调整到可承受3级以下风力时保持朝向稳定，风力超过3级时可缓慢转动调整角度，避免强风下网面受力过大出现结构损坏；支撑立柱的壁厚经过抗弯验算，可承受10级大风下的风载荷，不会出现立柱弯折、倾覆的问题。

日常维护环节，这套结构的拆解也十分便捷，网面框架可直接从铰接座上取下，清理网面附着的灰尘、虫渍等杂物，保证网丝的凝水效果；导水槽为敞口设计，可直接擦拭清理槽内淤积的泥沙、杂物，避免出水接头堵塞；输水软管采用快插结构连接，可直接拔下冲洗管路内部，整个维护过程不需要专用工具，普通值守人员经过简单说明即可完成全部维护操作，不需要专业技术人员到场处理。
