航天用快开式定位夹持夹具结构

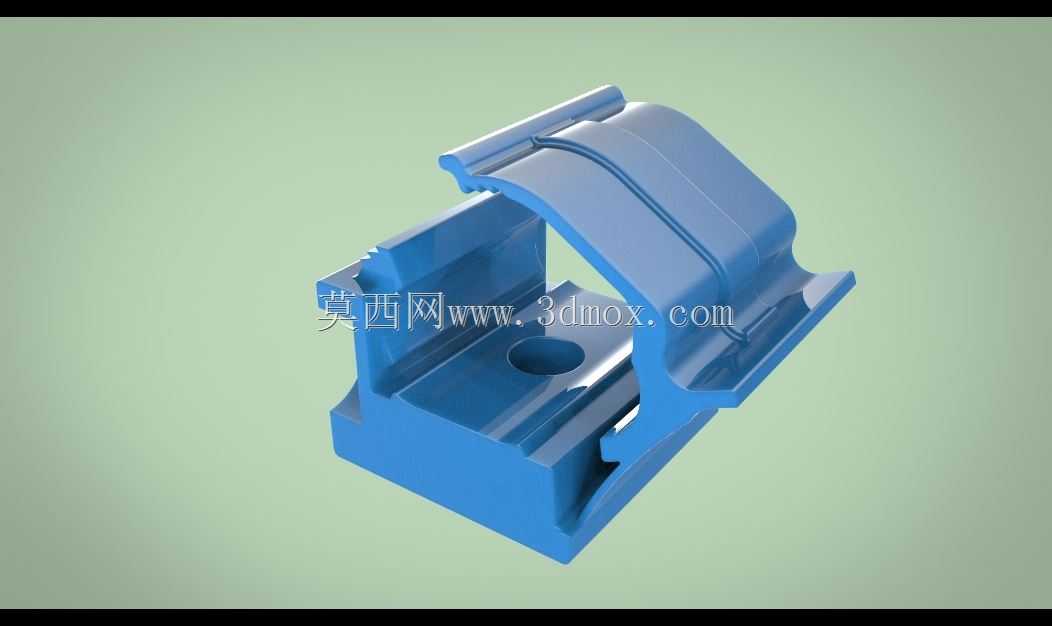

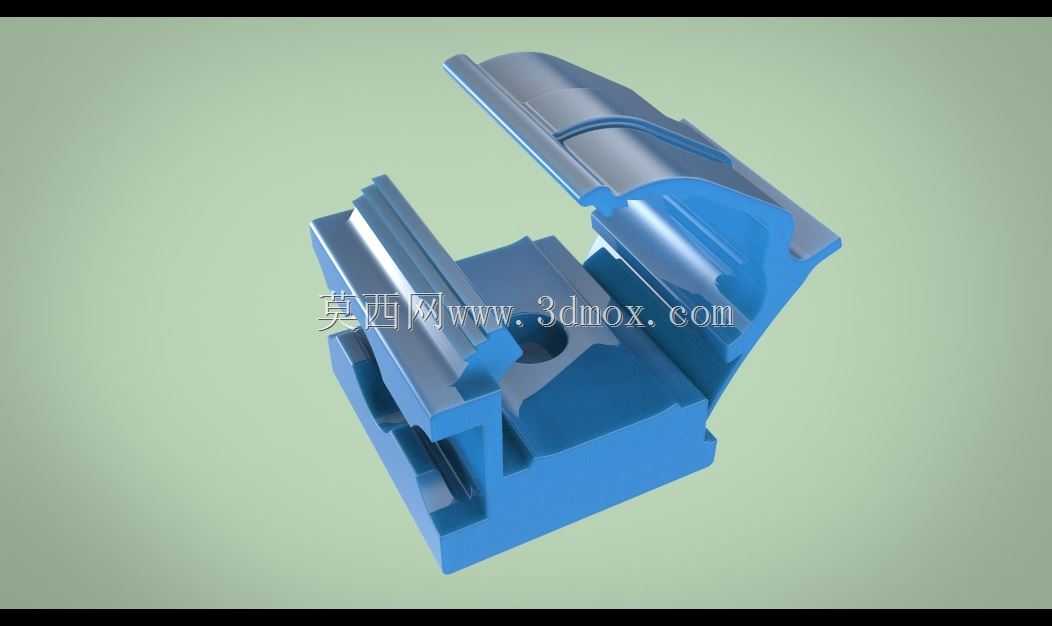

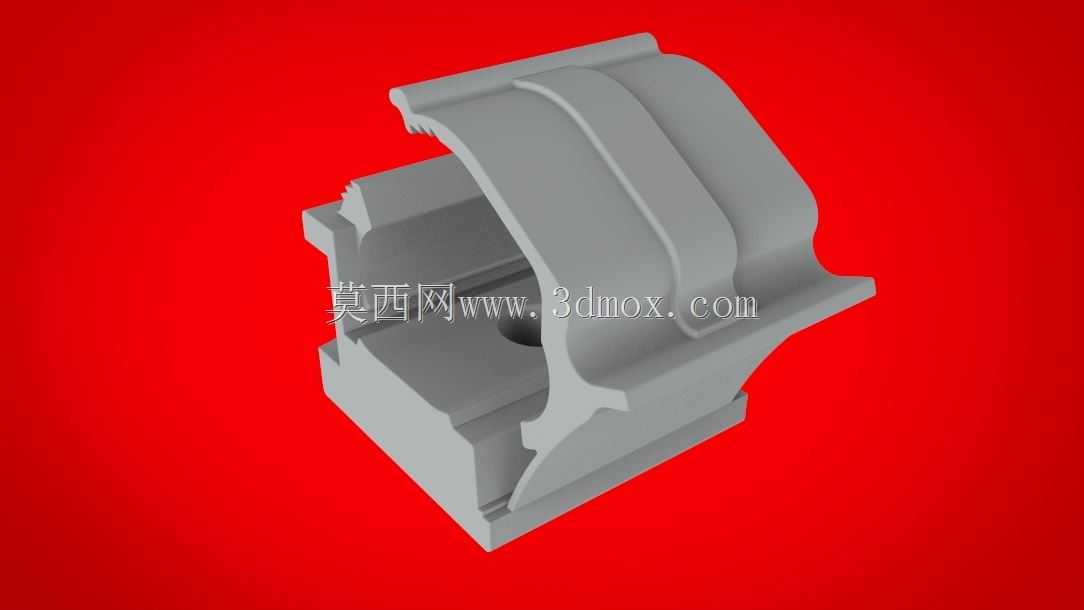

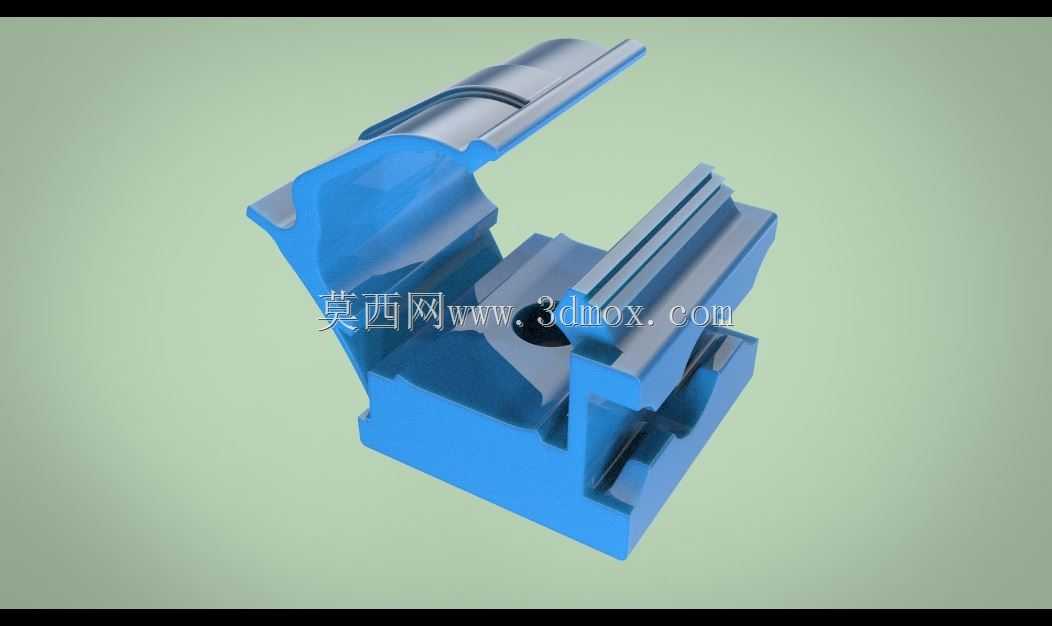

该夹持结构主要面向航天产品装配、零部件检测工序的工件固定场景，在航天产品部装环节中，大量异形薄壁结构件需要在铣削修边、形位公差检测、组件粘接固化等工序中保持稳定的夹持状态，常规平口钳、通用压板无法匹配这类工件的异形曲面轮廓，容易出现装夹变形、定位偏移的问题，这款夹具就是针对这类特定工况开发的专用夹持部件。从结构功能来看，夹具采用分体式开合设计，上半部分为带仿形型腔的压合模块，下半部分为带定位基准的基座模块，两个模块通过侧边的导向结构实现开合动作的精准对位，避免压合过程中出现错位刮伤工件表面的情况。下半部分基座集成了安装定位槽，可直接固定在标准光学平台、铣床工作台的T型槽上，安装边界适配常规工业工作台的槽距规格，不需要额外制作过渡连接板，能减少现场装夹的准备时间。设计过程中优先考虑了夹持力的均匀分布，压合面的型腔完全贴合被夹持工件的外轮廓曲面，接触区域避开了工件上的薄壁薄弱位置、精度检测基准面，夹紧力通过型腔的加强筋结构传递到工件的刚性支撑区域，即使在持续夹紧状态下也不会造成工件的塑性变形，满足航天零部件高精度装夹的形变控制要求。夹具的开合操作端设置了省力结构，操作人员不需要借助额外工具即可完成快速开合，单次装夹工件的操作时间可控制在十秒以内，适配小批量多品种的航天产品试制生产节奏，在频繁更换工件的检测工序中能有效提升作业效率。从结构细节来看，夹具上设置了多个避让槽位，对应工件上的凸起结构、外接管路走线空间，当工件带有外接测试线缆、工艺接头时，装夹状态下不会挤压线缆或接头，可直接在装夹状态下完成通电检测、气密性测试等工序，不需要反复拆装工件。基座底部设置了定位销孔，可配合圆柱销实现与工作台的重复定位，重复装夹的定位精度可控制在0.02mm以内，满足数控修边工序的定位精度要求，不需要每次装夹后重新找正工件原点。夹具的整体结构采用对称式布局，压合模块的重心与开合导向轴线重合，开合过程中不会出现卡滞、偏磨的情况，长期使用后的导向间隙变化量极小，日常维护只需要定期在导向接触面涂抹润滑脂即可，不需要复杂的调校工作。针对航天生产现场的洁净度要求，夹具的外露结构没有设置容易积尘的凹槽死角，表面做了硬质氧化处理，不会产生掉屑、锈蚀的问题，可在万级洁净装配车间内长期使用，不会对航天产品的洁净度造成影响。在实际使用场景中，这款夹具可适配三种以上同系列不同规格的航天结构件装夹，只需要更换压合模块的型腔镶件即可快速切换夹持规格，不需要更换整个夹具基座，能减少生产现场的工装储备数量，降低工装管理成本。夹具的夹紧力可通过侧边的锁紧调节结构进行微调，针对不同壁厚、不同材质的工件，可灵活调整夹紧力大小，避免夹紧力过大压伤铝制薄壁工件，或是夹紧力不足导致加工过程中工件移位。
