便携金属收纳式户外作业桌盒结构设计

这款便携桌盒的设计初衷，是解决外勤作业、临时驻点、户外勘测等场景下，作业人员缺乏规整操作平面与随身工具收纳空间的痛点，区别于传统折叠桌的大体积、易晃动问题，这款产品采用闭合式箱体结构，收拢状态下可作为规整的收纳箱携带，展开后可形成平整的操作台面，兼顾收纳与作业支撑双重功能。

从实际应用场景来看，这类桌盒可适配地质勘测现场的记录填写、设备检修时的小型工具与零件规整、户外临时办公的文档与电子设备放置，甚至可作为小型户外作业的临时操作台，放置万用表、小型扳手、记录台账等物品，避免作业时工具散落在地面造成遗失或污损。闭合状态下箱体边缘做了卷边钝化处理，不会在携带时剐蹭衣物或作业人员皮肤，箱体两侧设置的提手采用软质包胶材质，长时间提携不会勒手，同时提手通过内嵌式转轴与箱体连接，收拢时可贴合箱体侧面，不会额外占用堆叠空间。

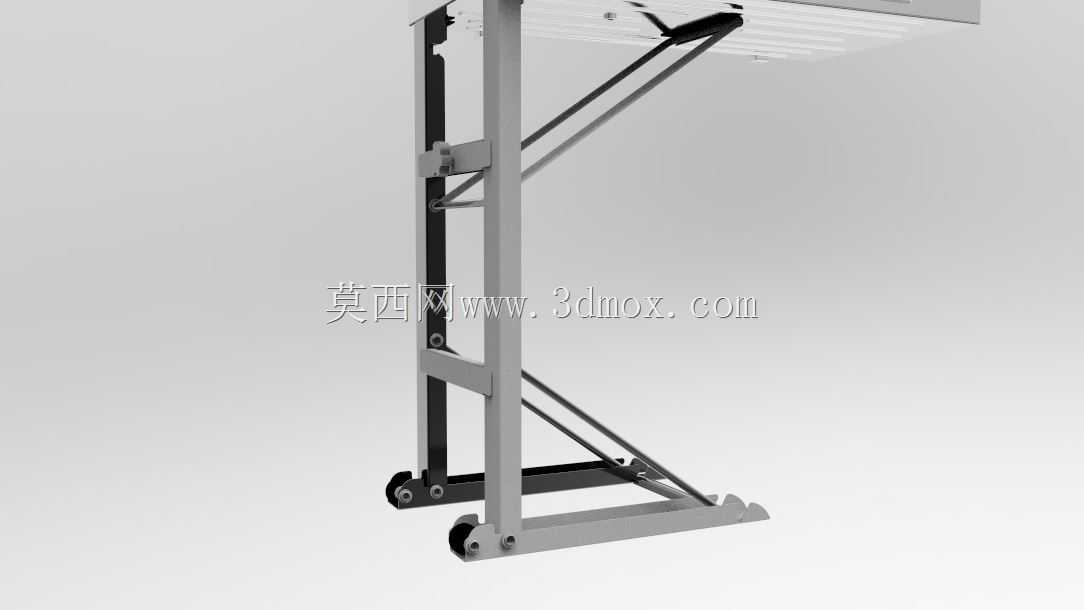

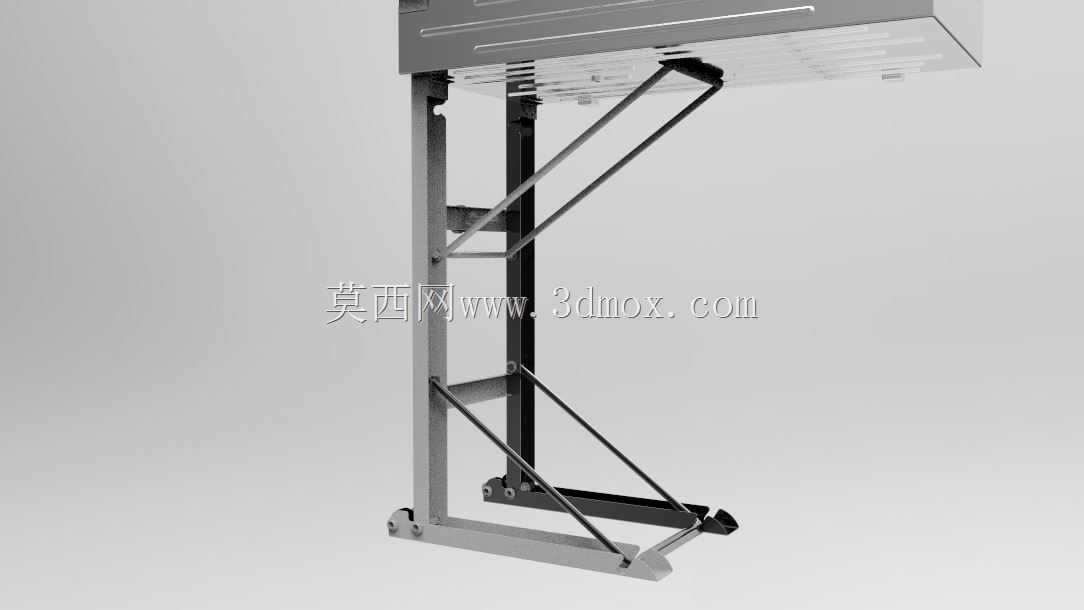

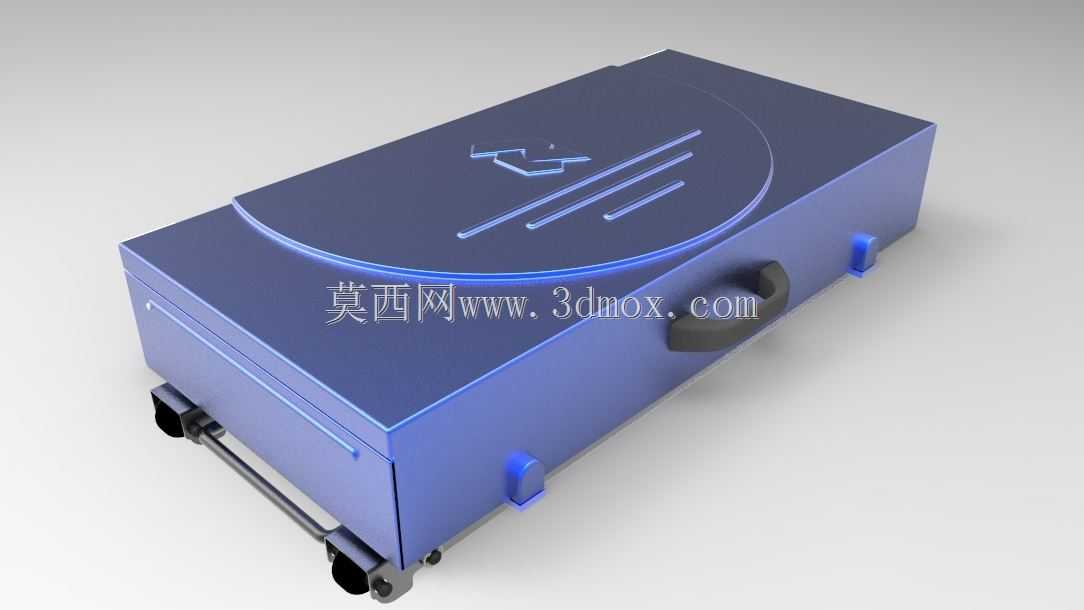

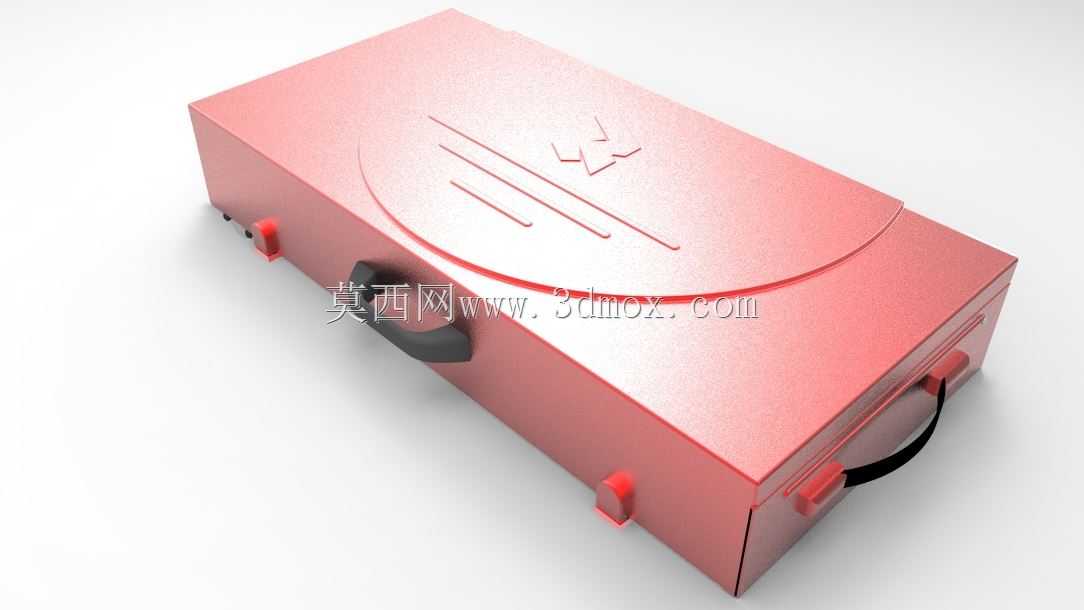

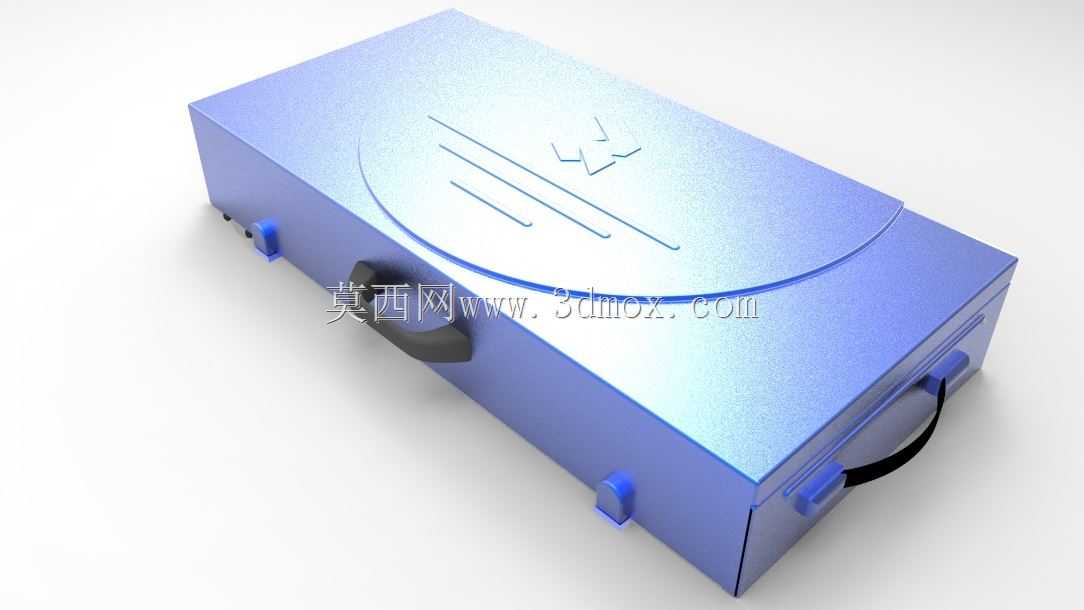

结构设计上，主体采用1.5mm厚度的金属板材作为基材，初始设计阶段曾考虑在盒盖表面做浮雕品牌标识，后续为平衡加工成本与外观效果，调整为标识区域预留平整贴面，可通过粘贴标识贴纸实现品牌展示，省去了冲压浮雕所需的模具开制成本，同时也避免了浮雕凸起位置在堆叠运输时出现剐蹭掉漆的问题。板材厚度在结构校核阶段做了优化，在保证台面承重满足15kg均布载荷的前提下，将非受力区域的板材厚度减薄0.9mm，有效降低了整体自重，同时在基脚与支架的铰接位置加装弹性挡圈，避免铰接轴在频繁开合、颠簸运输过程中出现轴向窜动甚至脱落的问题，提升结构的长期使用可靠性。

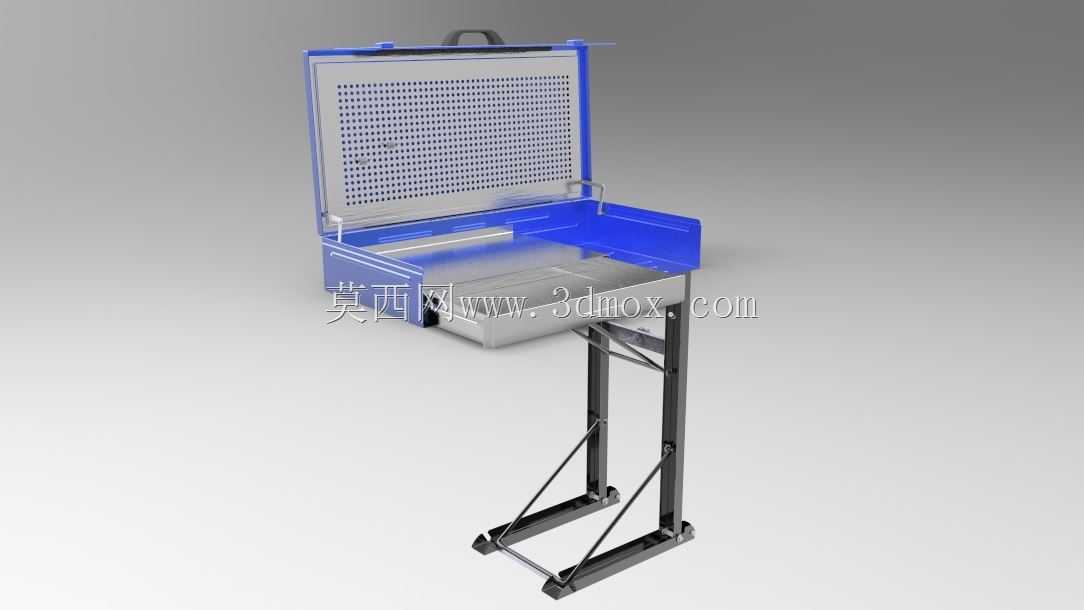

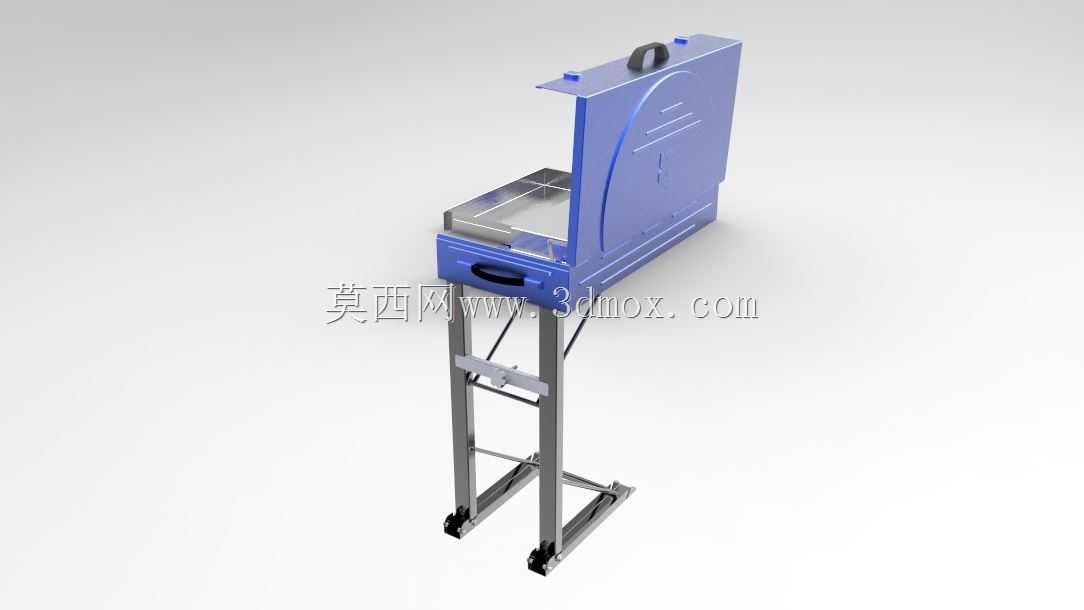

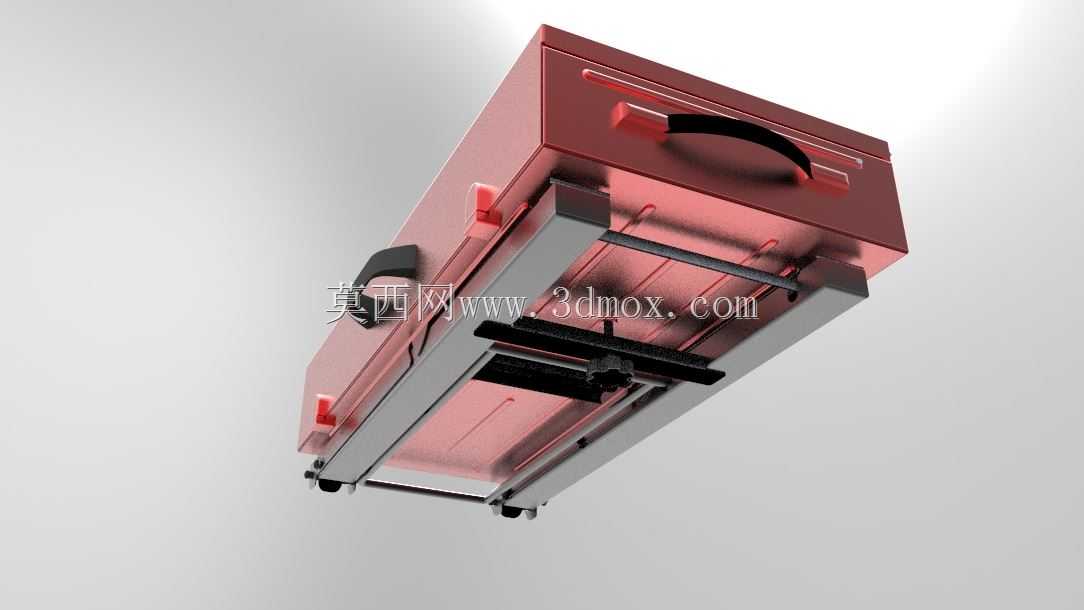

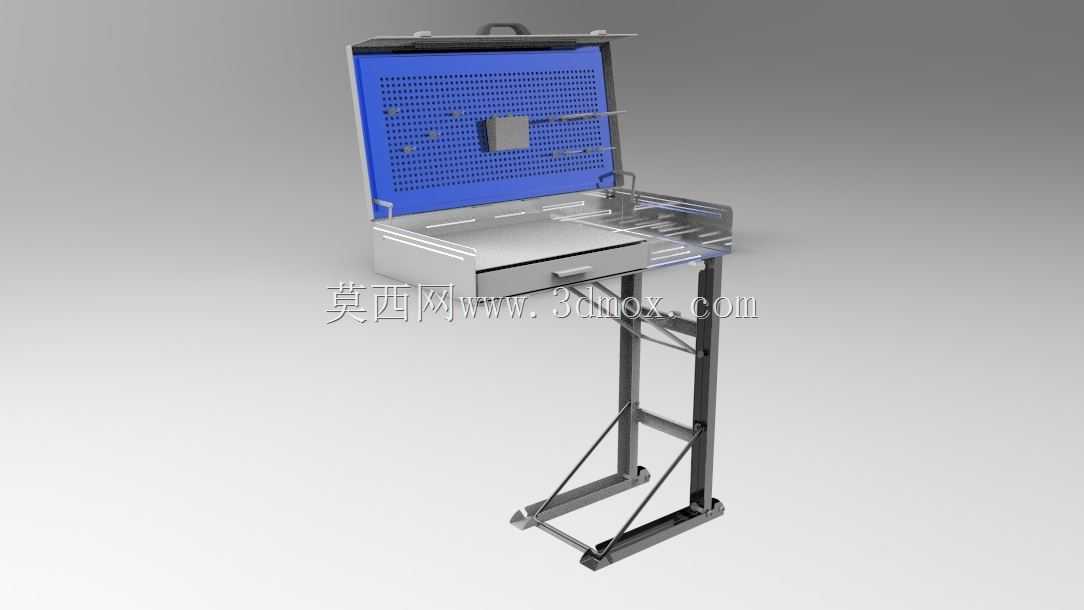

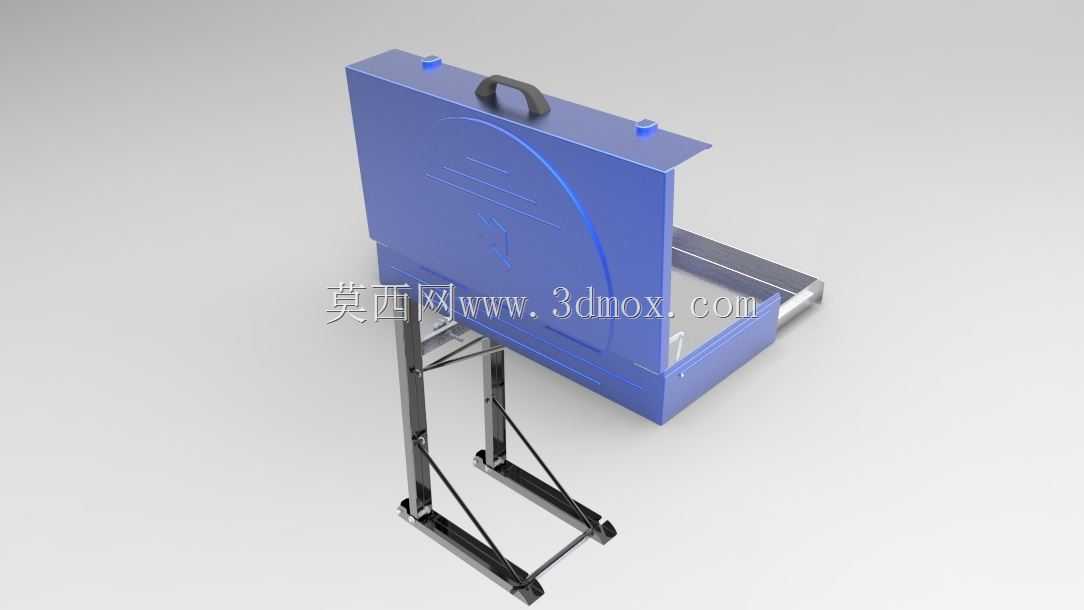

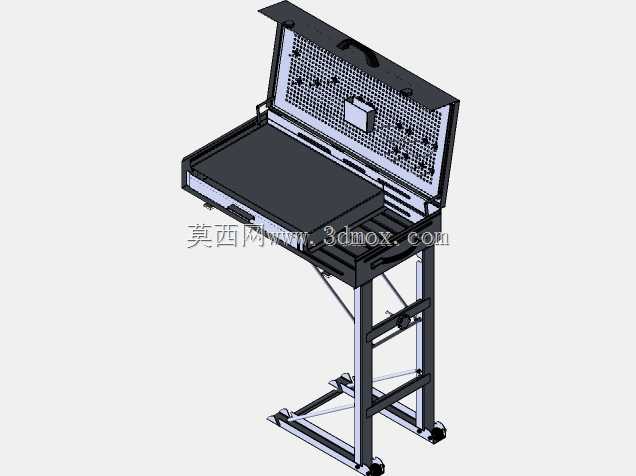

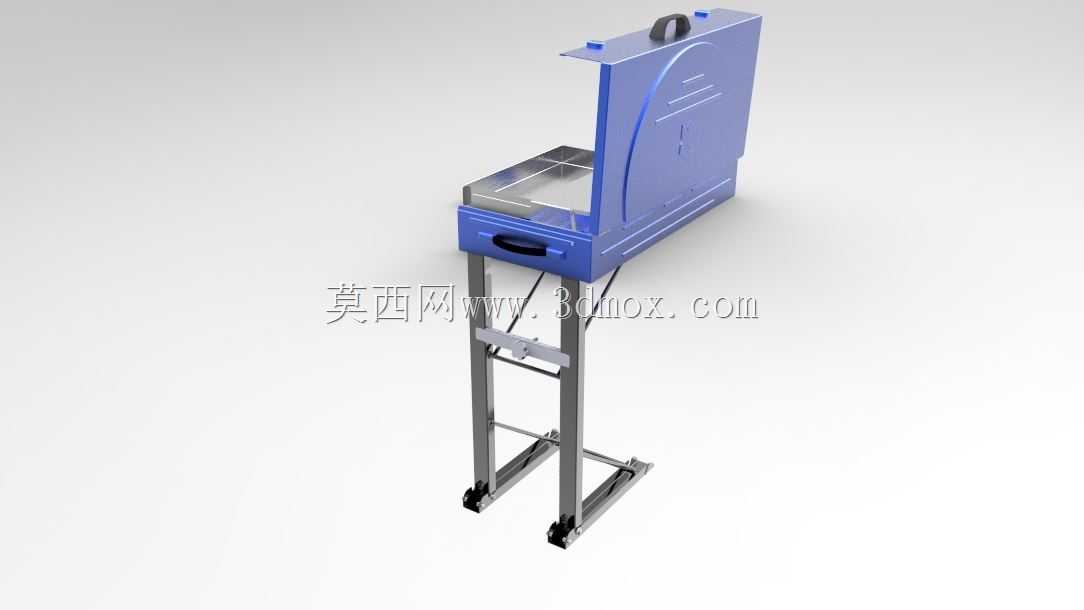

安装边界与尺寸适配方面，闭合状态下箱体为规整长方体，长宽高比例控制在3:2:1区间，可适配常规车载储物格、工具柜层板的放置尺寸，箱体底部设置的四个凸起基脚，高度为12mm，既可以在放置时避开地面的小石子、积水等不平整因素，也可在堆叠时嵌入上层箱体底部的对应凹槽，实现多箱体堆叠时的限位，避免运输过程中滑落。展开状态下，盒盖通过两侧的铰链翻转至与盒体上沿齐平位置，铰链处设置的定位卡扣可在展开到位后自动锁止，避免台面受力时出现意外折合，盒体内部可根据使用需求配置可调节分隔条，对不同尺寸的工具、文档进行分区收纳，分隔条采用插拔式安装，无需工具即可快速调整分区大小，适配不同的作业携带需求。

从结构细节来看，箱体的拼接位置采用点焊加密封胶的工艺，既保证了拼接处的结构强度，也可避免户外使用时雨水、灰尘从拼接缝隙进入盒内，对内部收纳的纸质文档、电子设备造成损坏。盒盖与盒体的闭合位置设置了一圈橡胶密封条，闭合后可实现IP54级别的防护能力，适配短时小雨、多尘的户外作业环境。锁扣采用按压式弹簧锁，闭合时可自动卡紧，开启时只需按压锁扣即可解锁，操作便捷，同时锁扣表面做了防滑纹理处理，佩戴劳保手套时也可顺利操作。

在建模过程中，对铰接位置的运动间隙做了精准校核，保证开合过程中不会出现结构干涉，弹性挡圈的安装槽尺寸严格按照对应国标挡圈的安装尺寸设计，确保后期维护时可直接采购标准件替换，无需定制配件。基脚位置的橡胶垫采用可拆卸设计，磨损后可直接更换，无需整体更换基脚结构，降低后期维护成本。整体结构没有采用复杂的异形曲面，所有钣金折弯位置的折弯半径均适配常规钣金加工设备的加工参数，无需特殊工艺即可实现批量生产，有效控制加工制造成本。
