航天用快装式双件夹持夹具结构

　　这类夹持夹具最早是为航天舱内管线、轻质机载组件的快速固定需求开发的，区别于普通民用紧固件，它的核心设计目标是在高振动、温差波动大的机载环境下，实现无工具快速拆装，同时保证夹持力稳定不松脱。日常在航天地面测试工位、舱内线缆布设场景中，这类夹具主要用来固定直径在适配区间内的线束、轻质传感管线，也可用来夹持小型机载附属构件，替代传统的扎带、螺栓固定方案，减少安装时的工具依赖，提升舱内装配的作业效率。

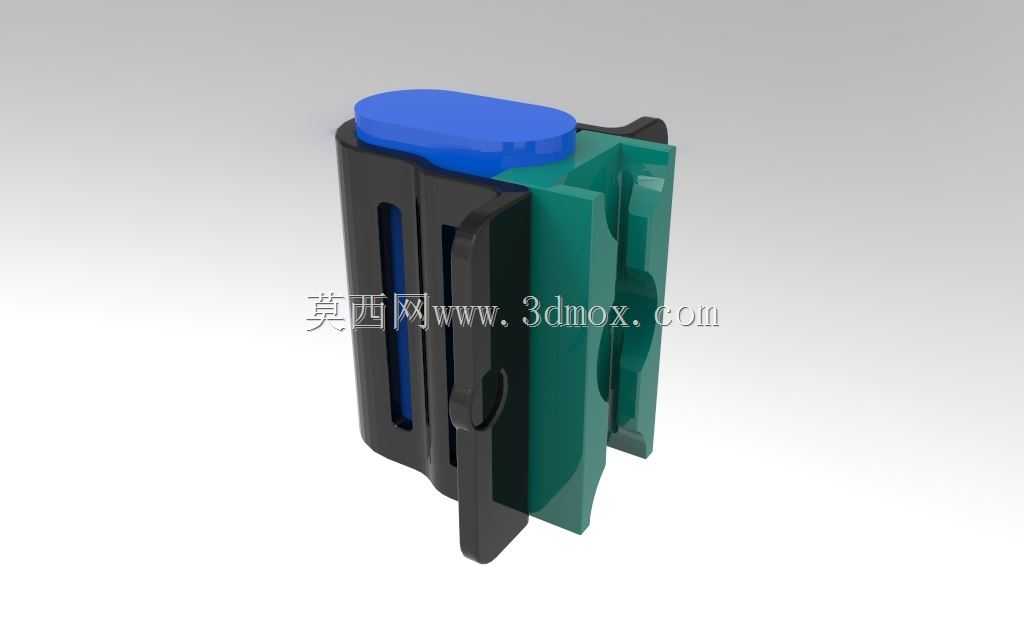

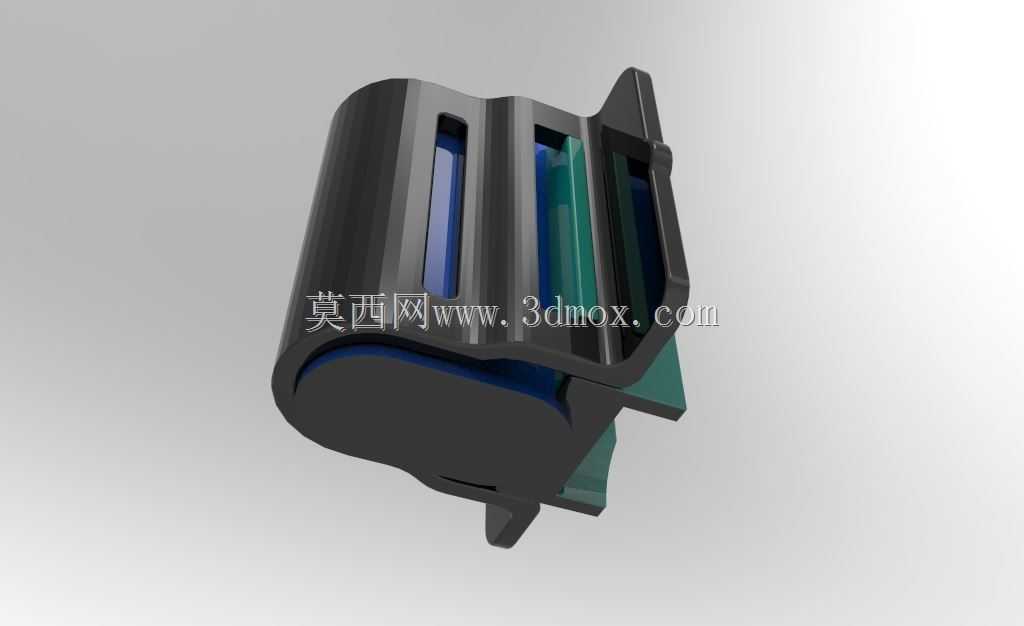

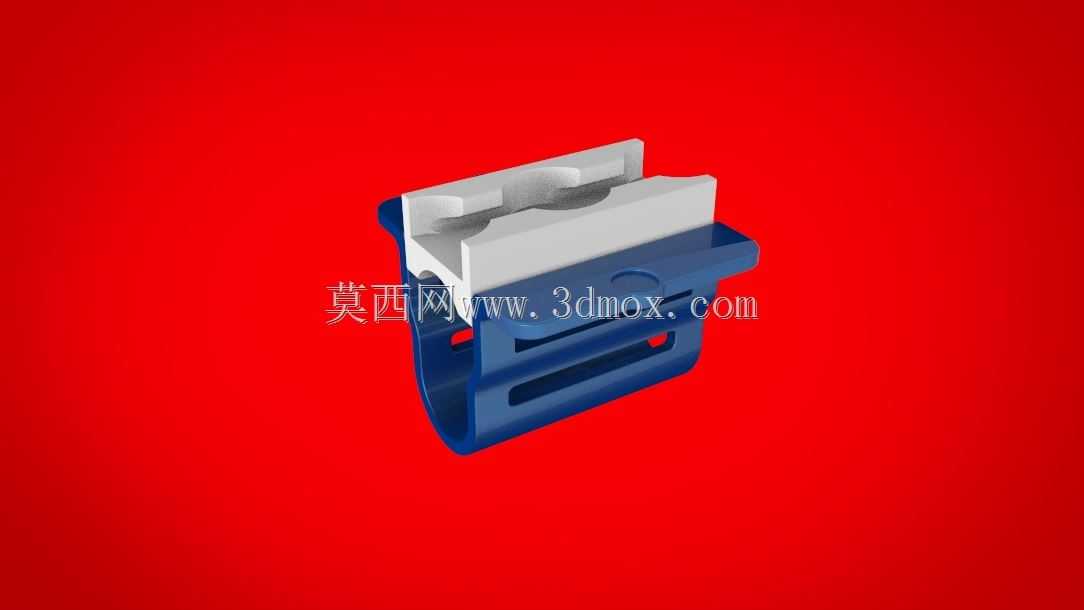

　　从结构设计逻辑来看，这套双件组合的夹具采用上下嵌合的卡扣式结构，主体承载部分采用高强度工程塑料材质的基座，搭配金属嵌件的夹持工作面，既控制了整体自重，又避免了长期夹持对被固定件表面造成的压损。基座部分做了镂空式的减重槽设计，在保证结构刚性的前提下尽可能降低零件重量，这一点完全贴合航天机载部件对自重控制的严苛要求——每减少一克无效重量，都能对应降低发射阶段的载荷成本。夹持工作面做了适配圆弧的开槽，能够贴合圆形管线的外轮廓，接触面积比普通平口夹具大40%左右，夹紧时不会出现应力集中割伤线缆外皮的问题，同时接触面做了细微的防滑纹理，在高频振动环境下也不会出现被夹持件滑移、松脱的情况。

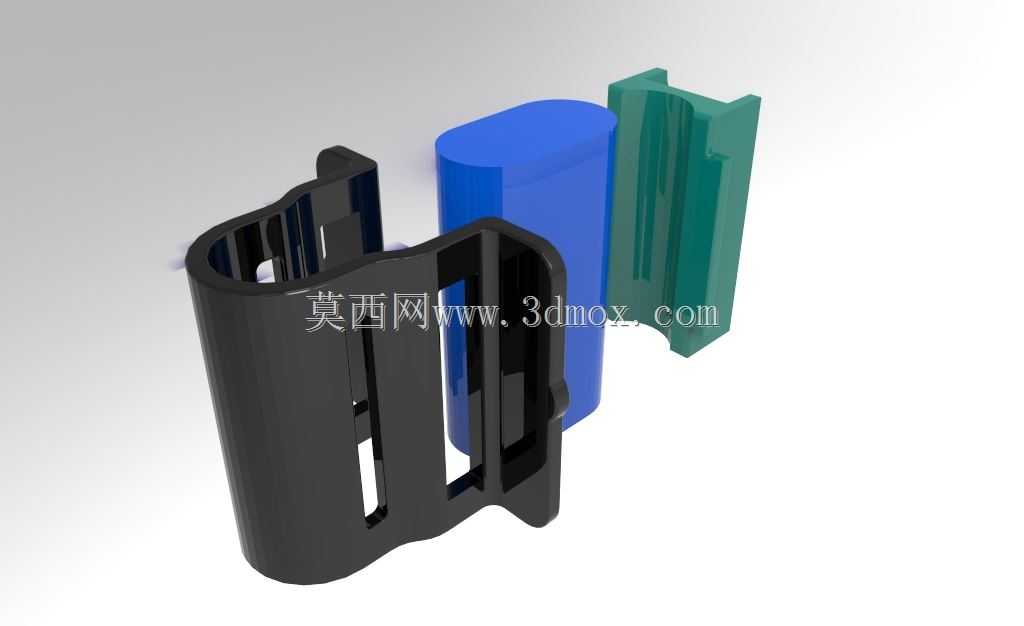

　　安装边界方面，这套夹具的基座预留了标准的绑带安装孔与螺栓固定位，既可以通过配套的尼龙绑带快速固定在舱内的型材骨架上，也可以通过M3规格的紧固件实现刚性固定，适配两种不同的安装场景。整体外形的长宽高控制在紧凑区间内，相邻安装的夹具最小间距可以做到15mm，在密集布设管线的舱内区域，不会因为夹具本身的体积占用过多布设空间，能够满足高密度布线的安装需求。上下两个夹持件的配合采用滑轨式嵌合结构，装配时只需要将上件沿基座的导向槽滑入，到位后卡扣自动锁止，不需要额外的紧固件，拆卸时只需要按压侧面的解锁卡扣即可滑出上件，单步操作就能完成拆装，在舱内维护作业时，即使操作人员戴着厚质的航天操作手套，也能顺利完成操作，不需要借助额外工具。

　　在实际工况适配性上，这套夹具的材质选型充分考虑了航天环境的温差变化，基座材质能够在-40℃到120℃的温度区间内保持结构刚性，不会因为低温脆化、高温软化导致夹持力失效，金属嵌件部分做了阳极氧化处理，在高湿、高盐雾的地面测试环境下也不会出现锈蚀，长期使用不需要频繁更换。和普通民用的线夹相比，它的夹持力做了精准的调校，既能够保证固定的可靠性，又不会因为夹持力过大压损内部的线芯，针对航天领域常用的特氟龙外皮线缆、轻质复合材料管件都有很好的适配性。另外双件组合的设计可以同时固定两根并行的管线，相比单管线夹具，在布设并行线缆时能够减少一半的安装点位，进一步压缩装配工时，也让管线布设的排布更加整齐规整，方便后续的检修排查。

　　从结构建模的细节来看，所有的配合面都做了合理的脱模斜度，零件的壁厚控制均匀，没有出现壁厚突变的结构，不管是采用注塑加工还是3D打印试制，都不会出现缩痕、变形的问题，导向槽的配合间隙控制在0.1mm，既保证滑动顺畅，又不会出现配合松旷的问题，卡扣的锁止行程做了冗余设计，即使存在一定的加工公差，也能保证可靠锁止，不会出现卡扣不到位导致的松脱风险。
