轻量化多安装位通用电气连接支架

　　这款支架的设计初衷，是解决通用电气设备舱内多组件跨接固定时，传统支架重量冗余、安装适配性差的痛点，在轨道交通车载电气柜、工业控制柜内部走线与模块固定场景中，这类承力支架的性能直接影响整套电气系统的抗振可靠性与舱体空间利用率。从实际使用场景来看，该支架主要承担电气模块的跨接承力、走线束的限位导向，以及相邻安装板之间的刚性连接作用，在设备运行过程中需要持续承受车辆行驶或设备启停带来的交变振动载荷，同时还要满足长期使用下的结构疲劳强度要求，避免出现连接松动、支架断裂引发的电气组件移位故障。

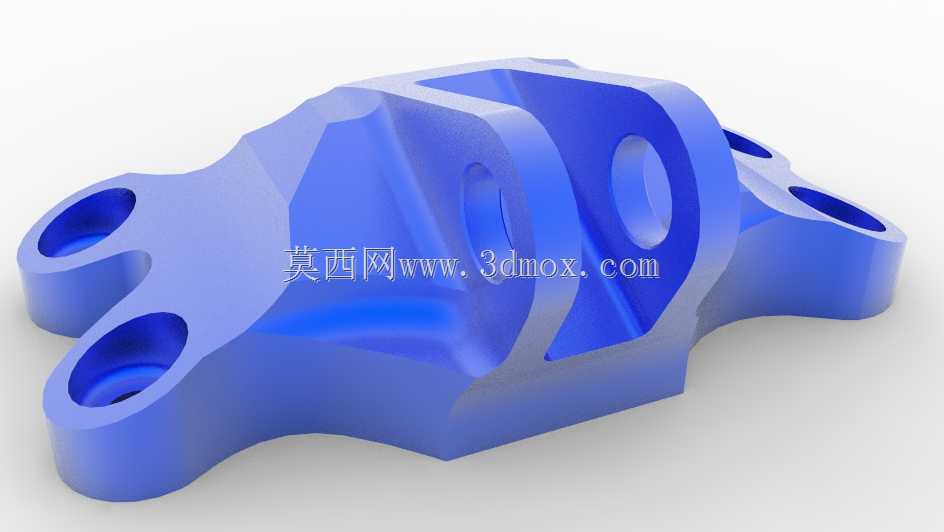

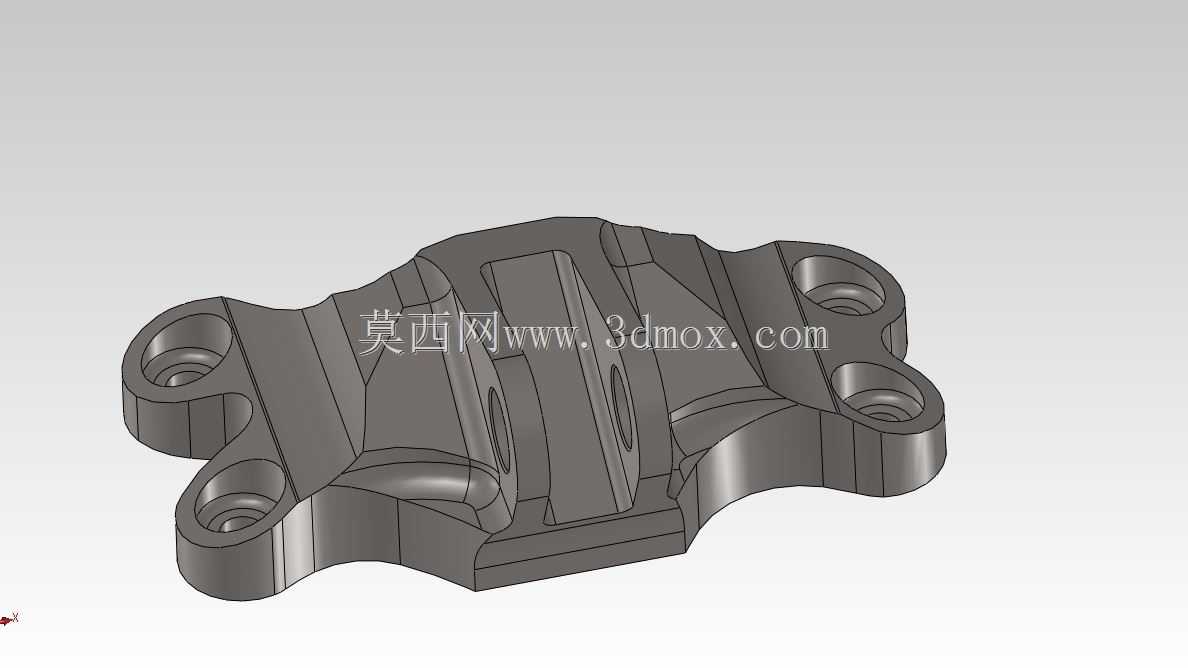

　　设计过程中优先做了拓扑优化处理，在非承力区域做了大面积的材料去除，将原始结构的无效冗余材料全部剔除，最终在保证整体刚性与承力能力的前提下，实现了近四成的重量削减，这种轻量化设计对于车载类电气设备而言尤为重要，能够有效降低整车的簧下质量，提升运行能效。从结构细节来看，支架主体采用一体化铸造成型的基体结构，三个带沉孔的安装耳分布在支架的一侧，每个安装孔的同轴度、沉孔深度都做了严格的公差约束，能够适配M6规格的内六角安装螺栓，沉孔设计可以保证螺栓安装后端面不突出支架表面，避免与相邻电气组件产生干涉，同时安装耳与主体衔接的位置做了大圆角过渡处理，能够有效分散螺栓预紧力带来的局部应力，避免长期受载下出现应力集中开裂的问题。

　　支架另一侧的双铰耳结构是核心的功能连接位，两个同轴的通孔用于穿装连接销轴，实现与相邻铰接构件的转动配合，孔壁的表面粗糙度要求控制在Ra1.6以内，能够减少销轴转动过程中的磨损，延长铰接结构的使用寿命，铰耳内侧的空间预留了足够的销轴窜动间隙与润滑脂存储位，不需要额外加装润滑附件就能满足长期铰接转动的使用需求。支架中部的镂空结构并非单纯为了减重，镂空区域的加强筋走向完全按照主应力迹线布置，筋条的厚度从承力核心区向边缘逐渐过渡，既保证了支架整体的抗扭、抗弯刚度，又能让走线束从镂空区域穿过，实现线束的内置式排布，避免线束外露被其他运动构件剐蹭破损。

　　安装边界方面，该支架的三个安装孔位的孔距严格匹配通用电气安装梁的标准孔距，不需要在安装梁上额外打孔就能直接装配，整体安装后的突出高度控制在38mm以内，能够适配电气柜内部预留的40mm安装间隙，不会与柜内的断路器、继电器等突出组件产生空间干涉。支架的所有外露棱边都做了R2以上的圆角钝化处理，一方面能够避免安装过程中锐边划伤操作人员、割破线束绝缘层，另一方面也能减少铸造过程中的应力残留，提升铸件的成品率。在实际选型使用时，需要注意安装面的平面度公差要控制在0.1mm以内，避免安装面不平整导致支架受迫变形，影响铰接孔的同轴度，螺栓预紧时要按照对角顺序逐步拧紧，预紧力矩控制在8N·m，既要保证连接可靠，又要避免预紧力过大压溃安装耳的铸造基体。

　　从结构验证的角度来看，优化后的支架经过振动台架测试，在5-2000Hz的扫频振动工况下，支架的固有频率避开了电气设备的常用激振频率区间，不会发生共振问题，1000小时的交变载荷疲劳测试后，支架的最大变形量小于0.05mm，完全满足通用电气设备的长期使用要求。相较于传统的等厚度折弯支架，这款一体化铸造的支架不需要额外的焊接、拼接工序，零件一致性更好，安装时的适配效率更高，同时轻量化的结构也能降低材料成本与运输成本，适合批量应用在各类通用电气设备的安装场景中。
