轻量化改良型通用电气安装固定支架结构

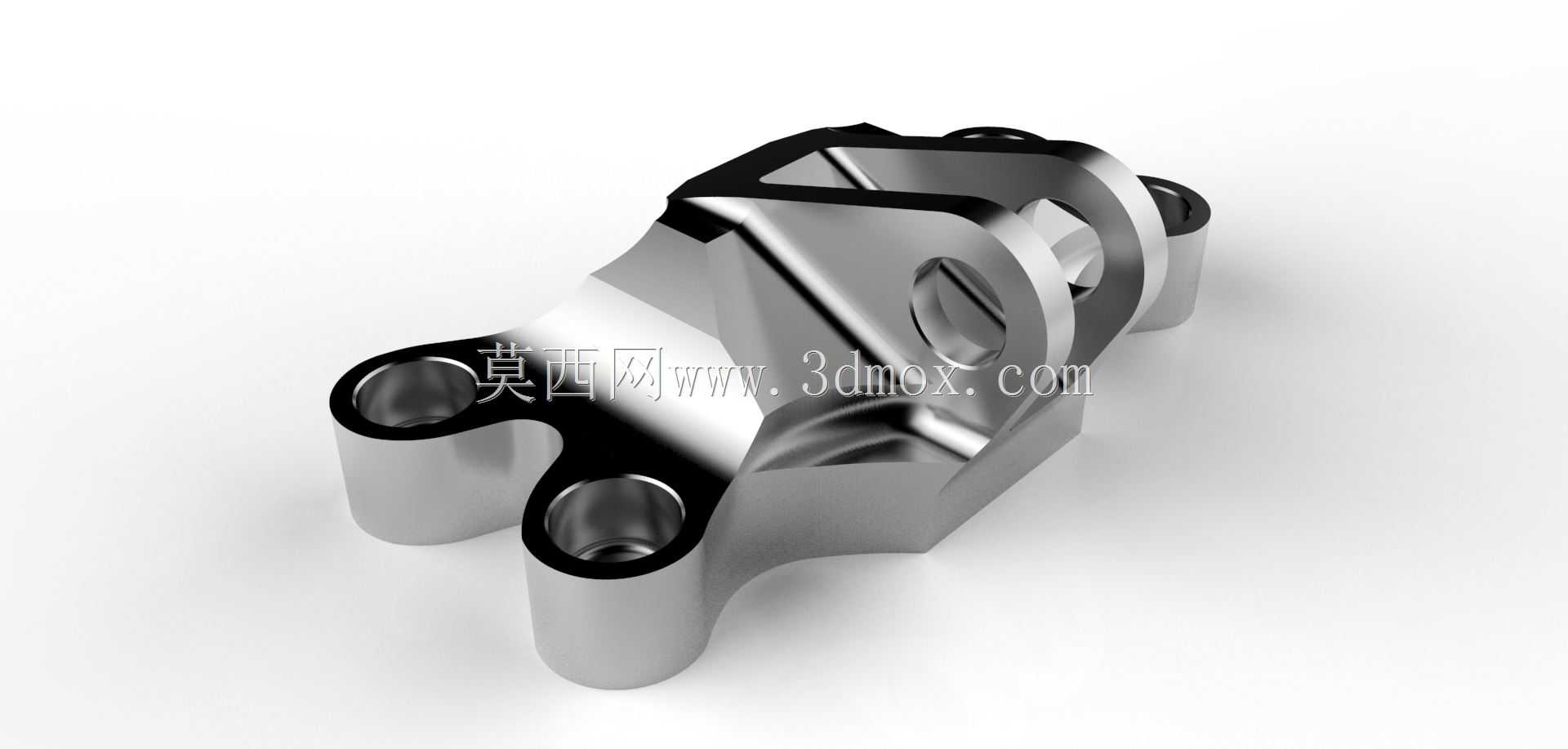

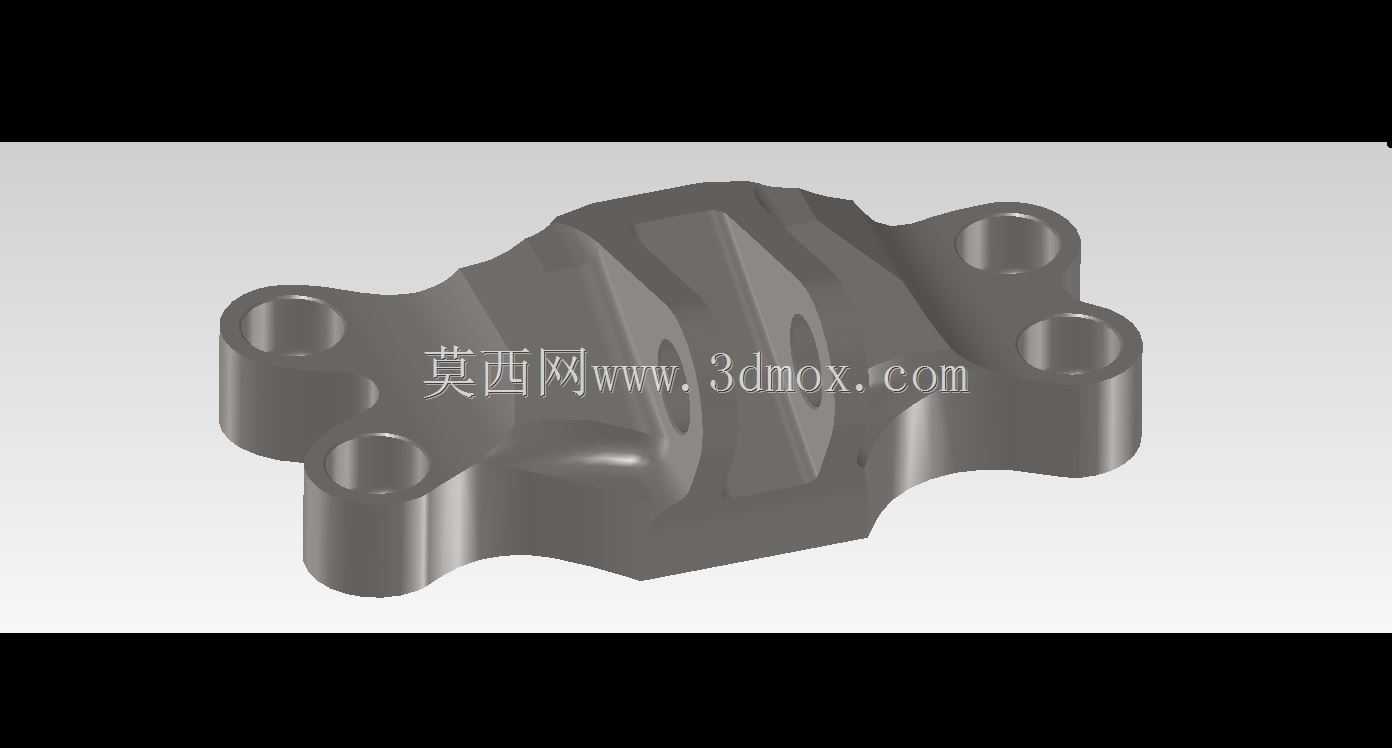

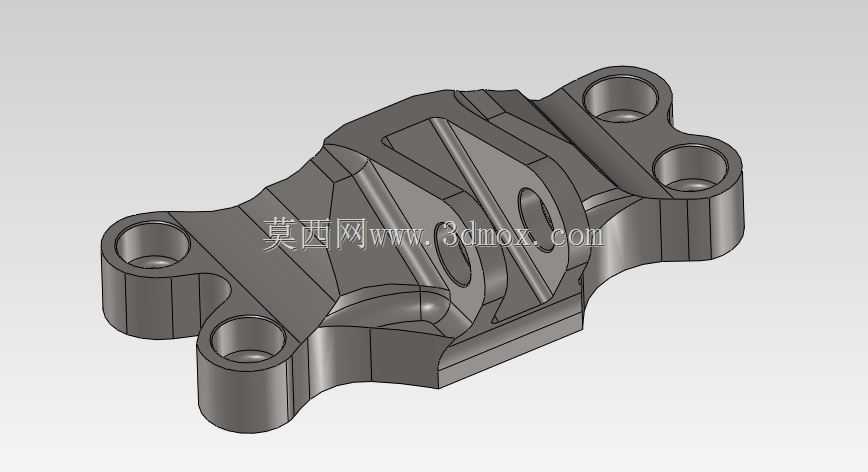

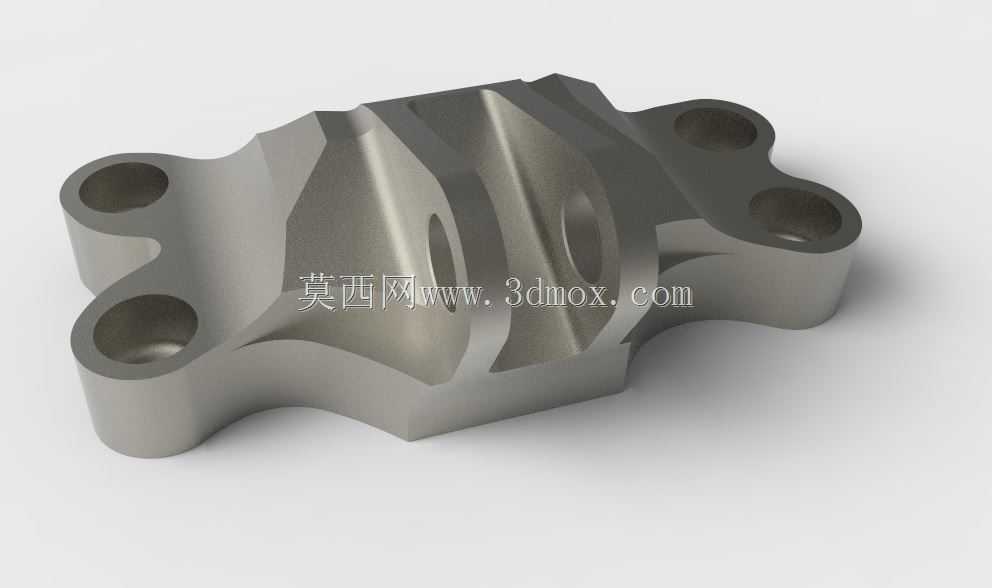

在工业电气设备的安装布局场景中，这类支架承担着核心的承载与定位作用，常见于配电柜内部元件固定、工业自动化生产线电气模组挂载、户外电气箱组件支撑等工况，需要同时满足承重稳定性、安装便捷性与轻量化的多重需求。从结构设计逻辑来看，这款支架在初始版本基础上做了针对性的减重优化，在不降低结构强度的前提下削减了非受力区域的材料冗余，原始结构的厚重实体部分经过拓扑优化后，保留了主受力路径上的材料分布，既降低了自身重量，也减少了生产环节的材料消耗。观察支架的整体构型，四个带通孔的耳座分布在结构两端，是核心的安装定位点位，孔位的同轴度、端面平面度都有明确的公差要求，安装时可通过螺栓穿过通孔完成与安装基面的固定，耳座与主体结构的过渡区域采用了大圆弧过渡设计，能够有效分散螺栓预紧力与工作载荷带来的应力集中，避免长期受载下出现结构开裂的问题。支架主体的异形腔体结构并非随意设计，中间的镂空区域一方面是为了避让所支撑电气组件的凸起结构，给配套元件留出足够的安装空间，避免装配时出现干涉，另一方面也能在设备运行时形成空气流通的通道，帮助电气元件工作时产生的热量快速散出，降低局部积热带来的元件失效风险。从安装边界来看，这款支架的底面为平整安装基准面，能够与安装基面完全贴合，保证固定后的姿态稳定，不会出现倾斜偏移的问题；四个安装孔的孔距经过精准核算，适配通用电气组件的标准安装孔位，不需要额外做打孔改造就能直接完成装配，能够有效缩短现场安装的作业时长。在受力特性上，优化后的结构将承重载荷通过主体的加强筋结构均匀传递到四个安装耳座上，即使在持续振动的工业工况下，也能保证所固定的电气组件不会出现移位、松动的问题，相比传统的平板式支架，这种异形加强结构的抗扭、抗弯折性能提升明显，在同等承重能力下自身重量更低，对于有减重需求的移动电气设备、机载电气安装场景适配性更强。设计过程中需要重点关注几个核心公差：安装孔的位置度公差直接决定了装配是否顺畅，基准面的平面度公差影响固定后的接触刚度，过渡圆角的尺寸公差关系到应力集中系数的控制，这些参数的合理设定是保证支架成品性能达标的关键。实际应用中，这类支架不需要做额外的表面处理就能适配多数常规工业环境，若应用在潮湿、有腐蚀介质的工况中，也可在基础结构上增加表面镀层处理，不会影响结构本身的装配精度与承载能力。不同于标准型材拼接的支架，这种一体化成型的结构没有拼接缝隙，不存在长期受载后拼接位置松动的隐患，整体刚性更优，同时异形的结构设计也能更好适配特定安装空间的尺寸限制，在狭窄的电气舱内部也能完成布置，不会与周边的线路、其他元件产生空间干涉。
