夹扣式便携运动MP3播放器结构设计

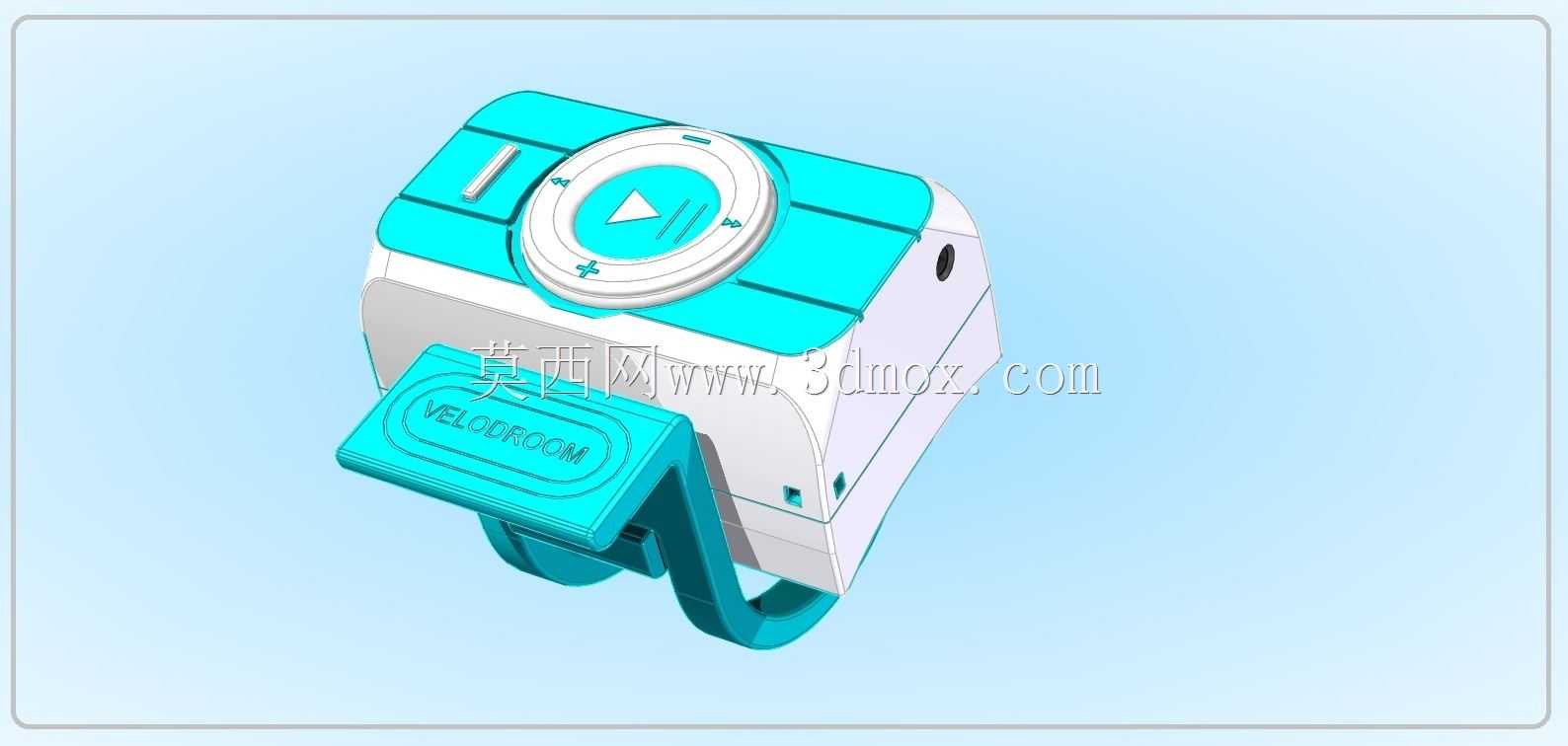

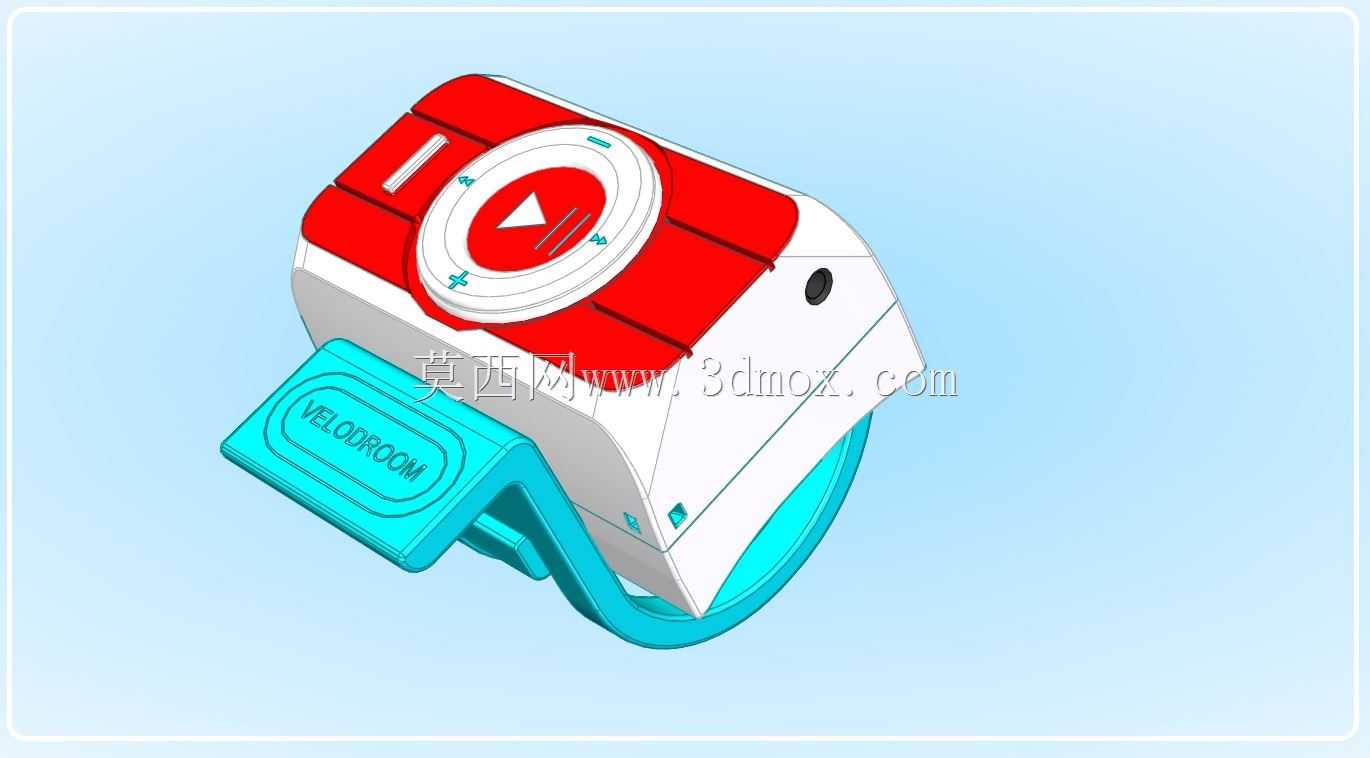

这款夹扣式便携音频播放设备，主要面向户外运动场景设计，解决常规随身音频设备在骑行、跑步、徒步等动态活动中携带不便、易脱落的使用痛点。设备整体采用分体式夹装结构，主体部分集成音频解码、存储、供电与操控模块，下方的弹性夹臂可直接固定在运动服领口、背包肩带、骑行服袖口等位置，无需额外配备保护套或挂绳，在肢体大幅度摆动的状态下也能保持稳定固定，不会出现滑落、移位的问题。

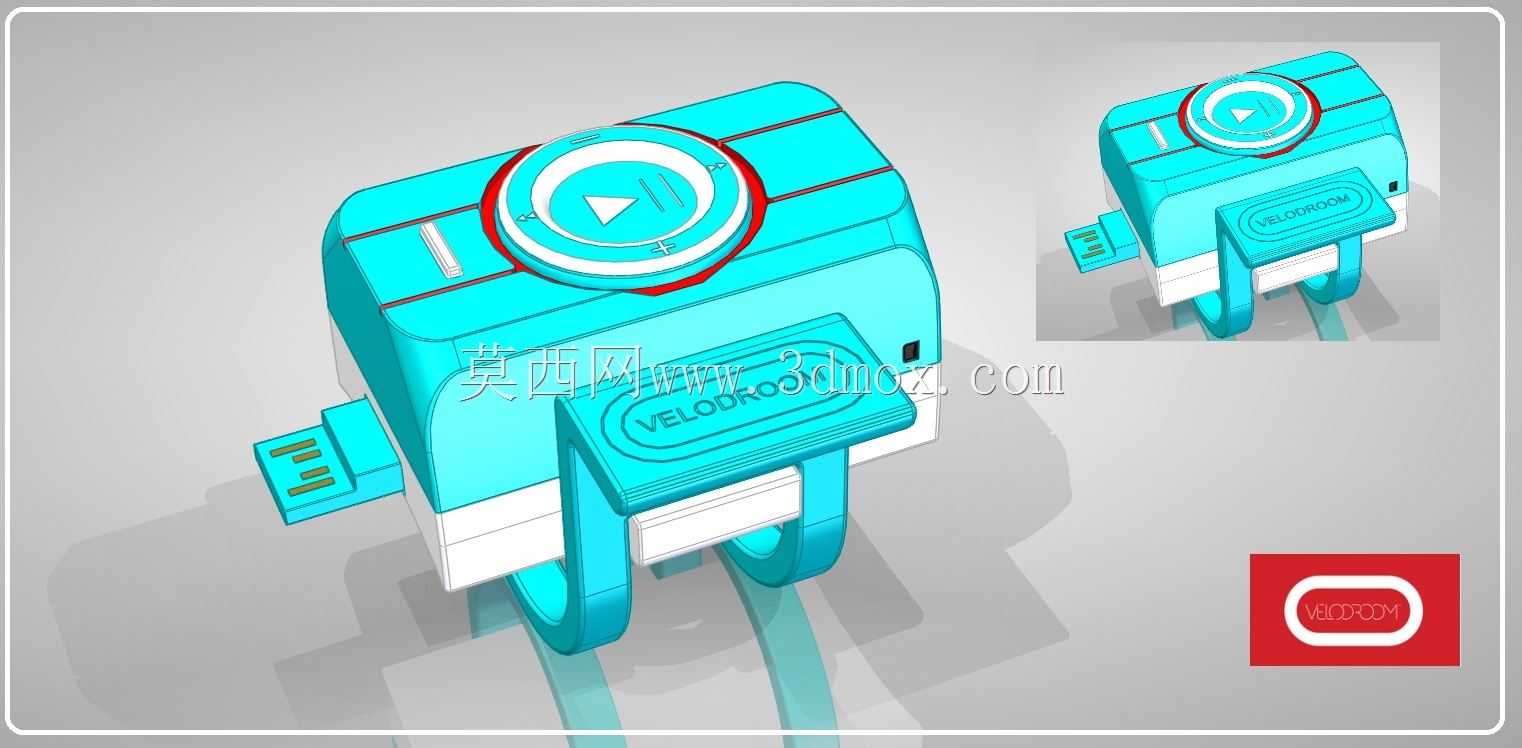

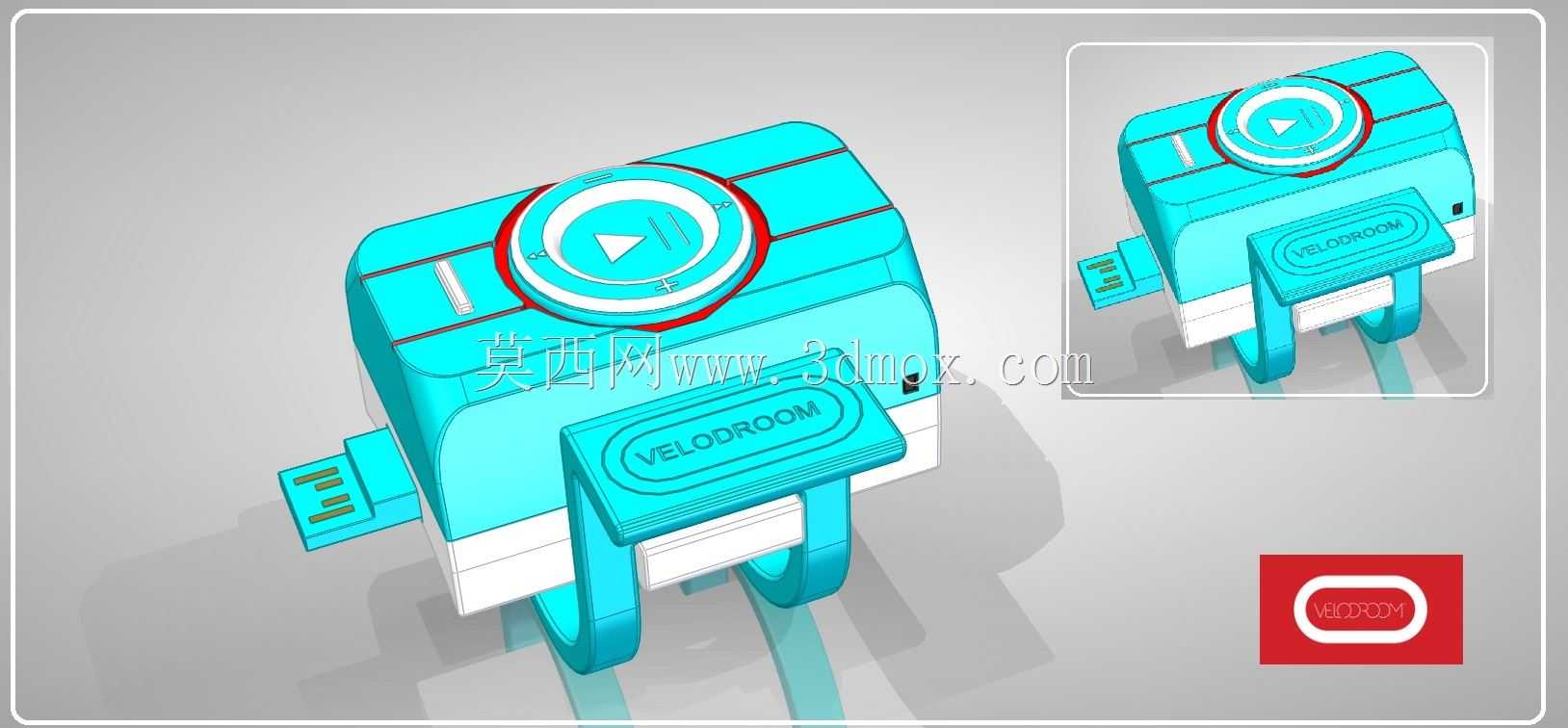

从功能布局来看，设备正面设置圆形五向操控按键，中心为播放暂停触发位，四周分布上下切歌、音量增减的触控点位，按键表面做了凸起的导向标识，用户在运动过程中无需目视确认，仅凭指尖触感就能完成常用操作，避免运动中分心查看设备带来的安全隐患。设备侧部分布3.5mm音频输出接口与USB数据传输接口，其中USB接口隐藏在翻盖式防尘盖下方，翻盖与主体采用一体化薄壁连接结构，无需额外装配铰链零件，既能够阻挡运动过程中汗水、灰尘进入接口内部，也减少了零散小零件的装配工序，降低生产过程中的物料与组装成本。夹臂部分采用带弧度的弹性塑料结构，夹持接触面做了细微的防滑纹理处理，适配厚度在2mm到8mm之间的织物、硬质绑带等常见固定载体，夹臂开合角度预留足够的形变余量，反复开合不会出现应力发白、断裂的问题，满足长期高频使用的强度要求。

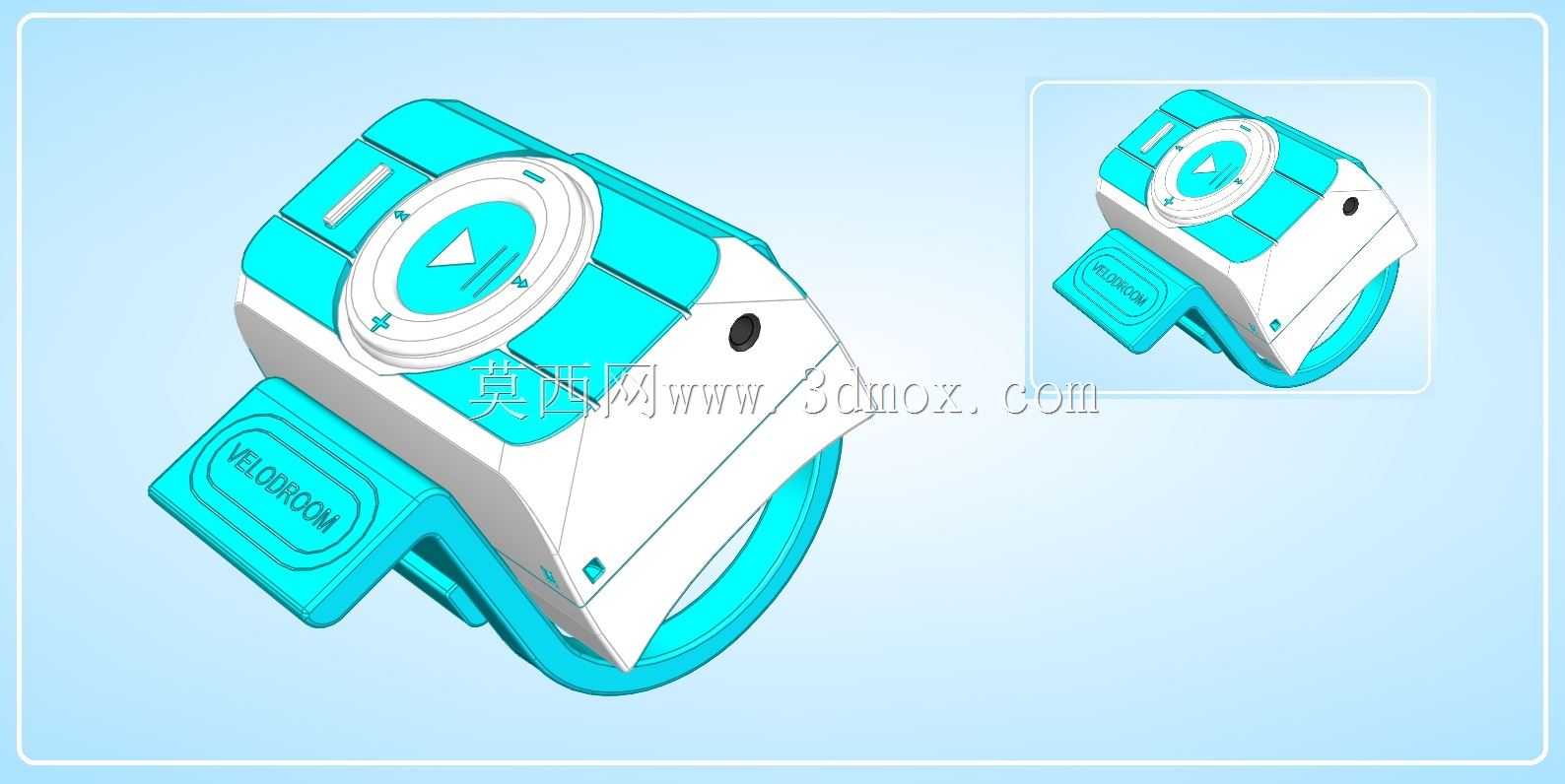

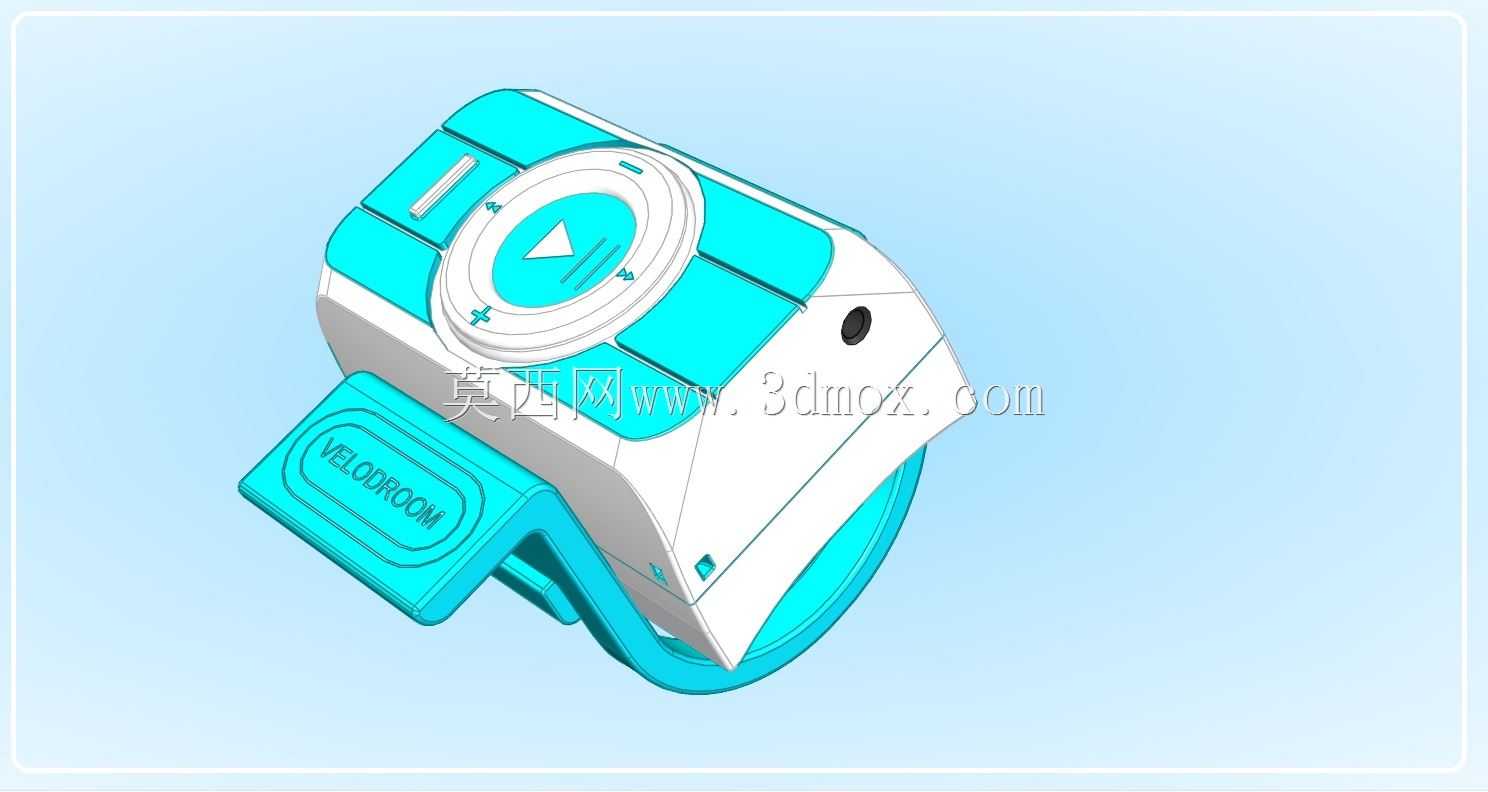

设计过程中优先考虑户外使用的抗干扰性能，整体壳体采用上下扣合的装配结构，接缝处做错位止口设计，能够阻挡日常泼溅的汗水、小雨滴渗入设备内部，保护内部电路板与电池组件。壳体外观采用青蓝与乳白双色搭配，操控区域的色彩与主体壳体形成明显视觉区分，方便用户快速定位操作区域。设备的翻盖部分表面印有品牌标识，闭合状态下与主体侧面齐平，不会突出额外的棱角，避免运动过程中勾挂衣物、摩擦皮肤造成不适。

尺寸设计上，设备主体控制在掌心可完全握持的大小，整体厚度不超过20mm，夹臂自然状态下的开口间隙为3mm，最大开合角度可达到15mm，适配不同厚度的固定位。内部结构布局上，电池模块放置在靠近夹臂的一侧，让设备夹持后的重心更贴近固定面，进一步提升佩戴的稳定性，减少运动过程中设备的晃动感。电路板与壳体之间预留0.5mm的装配间隙，避免壳体受挤压变形时直接压迫电路板造成元件虚接、损坏。按键下方采用一体式硅胶垫作为密封与回弹结构，既保证按键的按压反馈手感，也能从按键位置实现密封防护，避免液体从按键缝隙渗入。

这类便携音频设备的结构设计，核心是在有限的体积内平衡功能完整性、佩戴舒适性与结构可靠性，不同于桌面类数码产品，运动场景下的设备需要承受持续的振动、偶尔的磕碰以及汗水侵蚀，因此在壁厚设计上，主体壳体壁厚均匀控制在1.8mm，夹臂位置通过局部加筋提升弹性与强度，既不会因为壁厚过大导致整体重量超标，也不会因为壁厚不足导致结构强度不足。所有边角位置都做了R2以上的圆角过渡，没有尖锐的棱角，长时间接触皮肤也不会造成压痕或摩擦损伤。接口位置的PCB板做了三防涂覆处理，即使有少量水汽渗入，也不会造成电路短路，提升设备在复杂户外环境下的使用寿命。
