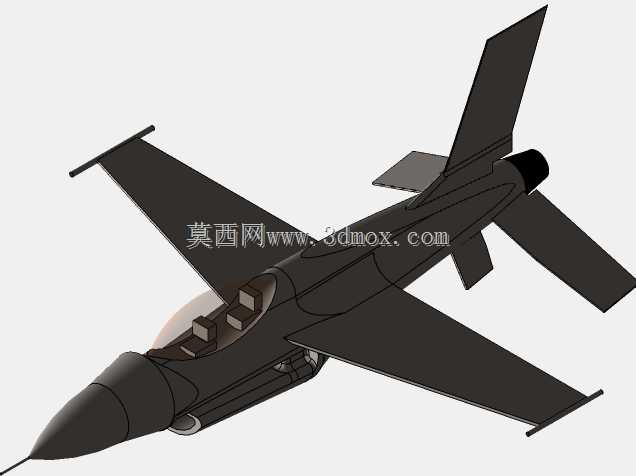

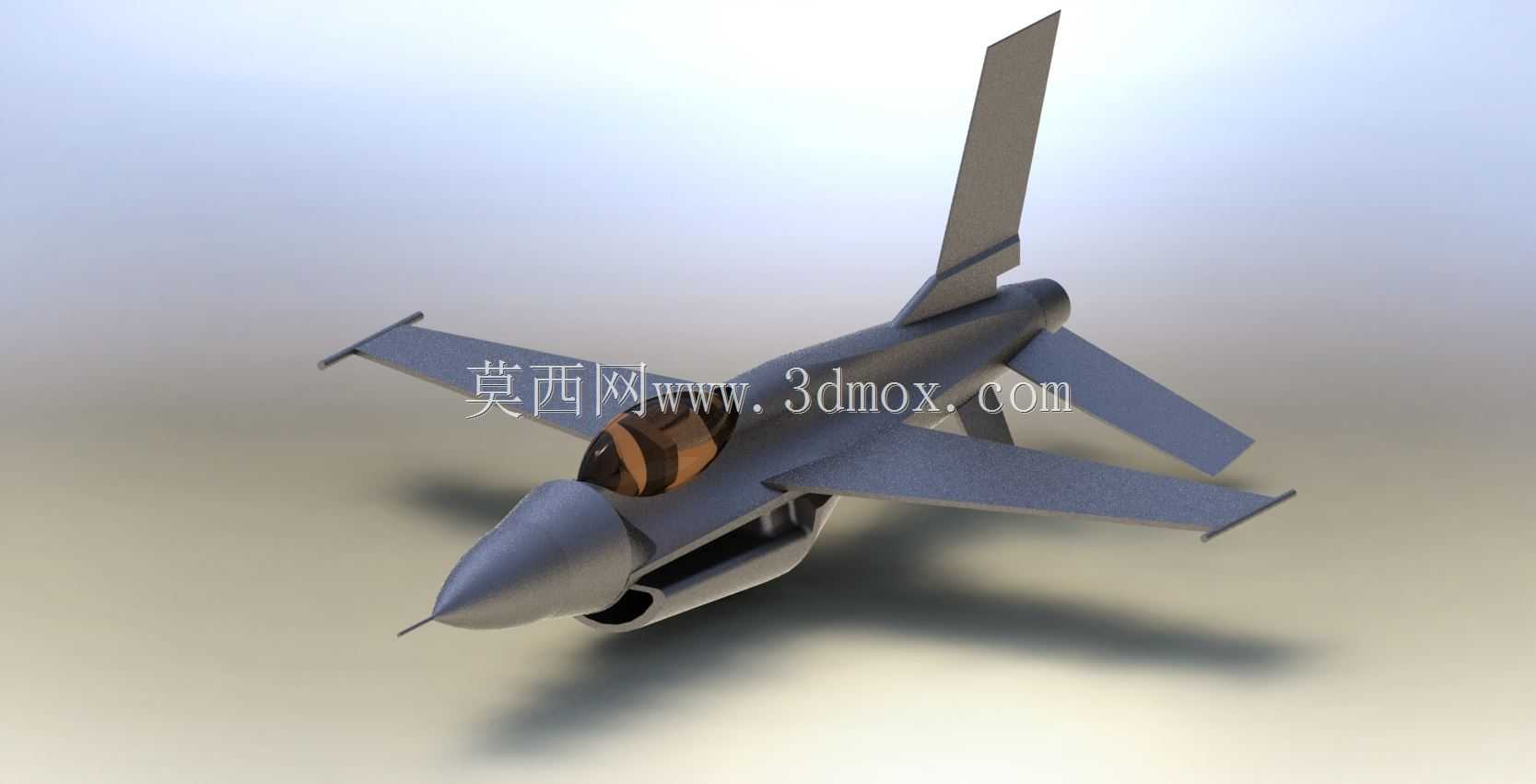

单座喷气式轻型战斗机外观结构建模

本次建模围绕轻型单座喷气式战斗机的外观结构展开，在航空装备的结构设计场景中，这类外观模型常作为气动外形验证、座舱布局适配、机载设备安装边界校核的基础载体，区别于真机的全参数化详细设计，该模型聚焦整机外部轮廓的几何还原，覆盖从机头进气道到尾翼安定面的全部外部气动面，可用于初级航空结构教学、展示类场景的三维素材支撑，也能作为航模设计阶段的外形参考基准。从实际用途来看，这类简化外形的战斗机模型，不需要覆盖内部航电、动力系统的复杂管路与结构，重点保证外部气动面的相对位置准确，机头采用尖锥形截面设计，逐步过渡到机身中段的矩形截面融合体，进气道布置于机身腹部，进气口前缘做了斜切处理，匹配亚音速飞行阶段的进气效率需求，同时避免大迎角状态下的进气畸变问题。机身中段的翼身融合区域做了平滑过渡处理，没有突兀的棱角转折，既降低飞行过程中的摩擦阻力，也能为机翼根部提供更好的结构连接强度，机翼采用后掠翼布局，前缘后掠角度匹配轻型战斗机的亚跨音速飞行需求，机翼后缘设置了独立的襟副翼安装位，虽然模型未做活动面的拆分设计，但预留了对应的外形轮廓边界，方便后续做结构深化时直接拆分活动舵面。尾翼部分采用单垂尾加全动平尾的布局，垂尾后掠角度与机翼前缘后掠角保持一致，垂尾根部与机身尾段平滑过渡，平尾安装位置略低于机翼水平面，避免机翼下洗气流对平尾操纵效率的干扰，尾喷口做了收敛式的外形设计，匹配喷气式发动机的尾流喷射轮廓。从设计思路上，建模时优先保证各气动面的相对位置公差控制在合理范围内，机头尖点到机尾喷口端面的整机长度方向，按照常规轻型战斗机的尺寸比例做缩放，座舱盖采用水泡形整体设计，突出于机身上部，保证飞行员前向与侧向的视野范围，座舱盖的边缘与机身蒙皮的接缝处做了齐平处理，没有突出的台阶结构，符合高速飞行器的减阻设计要求。起落架部分虽然未做详细的收放结构建模，但在机腹与机翼根部预留了起落架舱的轮廓凹陷位置，后续如果要做带起落架的深化版本，可以直接在对应位置拆分舱门、支柱与机轮结构。整机的外形安装边界上，机翼展长与机身长度的比例控制在常规轻型战斗机的合理区间，垂尾高度不超过机身最大高度的1.2倍，保证地面停放与机库存放时的尺寸适配性，机身两侧没有突出的外挂物挂架结构，保持了整机外形的简洁性，适合作为基础外形模板，后续可根据不同的任务需求，在机翼与机腹位置加装副油箱、导弹等外挂装备的模型。在结构细节处理上，机身表面没有做过多的蒙皮铆接细节刻画，保持了曲面的光顺性，所有相邻曲面之间都做了G2连续处理，避免渲染或者3D打印时出现棱角断层，机头空速管做了细长杆状的简化设计，从机头尖点向前延伸，长度匹配整机比例，不会出现过长导致的结构刚性不足问题。这类模型在实际使用中，既可以导入流体仿真软件做初步的气动阻力测算，验证外形的气动合理性，也可以作为科普展示场景中的三维素材，搭配场景做飞行姿态的渲染展示，对于刚接触航空结构建模的设计者来说，这类简化外形的模型也能作为曲面建模练习的参考案例，通过拆分机头、机身、机翼、尾翼等不同的曲面块，练习多截面曲面、桥接曲面、曲面修剪等常用建模操作，理解飞行器外形设计中气动与结构的平衡逻辑。需要注意的是，该模型为外观简化版本，不能直接用于真机的零部件加工生产，仅作为外形参考、展示、教学类场景使用，如果要用于工程化的结构设计，还需要补充内部的框梁结构、系统安装位置、材料属性、连接方式等详细参数，结合气动载荷、结构强度的仿真计算结果做进一步的优化调整，保证结构的可靠性与飞行的安全性。
