影视道具用螺旋桨动力机头结构设计

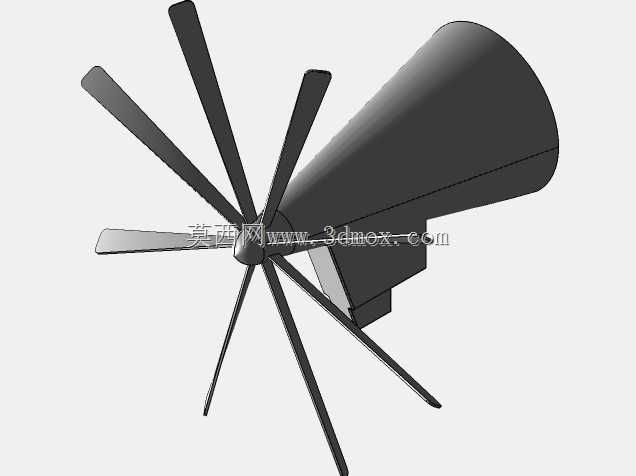

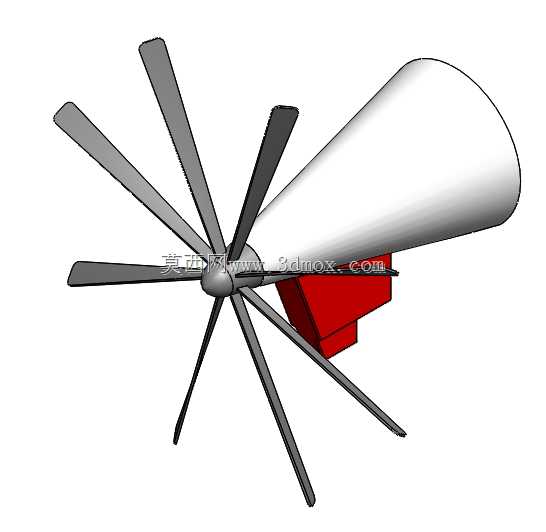

该结构主要面向影视拍摄、主题展陈、航空科普教具制作场景使用，区别于真实适航航空器部件，不需要满足航空级载荷、疲劳寿命与适航认证要求，核心设计目标是还原老式螺旋桨飞行器的机头视觉特征，同时兼顾道具运输、现场拼装、重复转场使用的结构强度需求。从结构组成来看，整套构件包含锥形整流罩、多叶螺旋桨、桨毂连接座、下部承力安装座四个核心部分，整流罩采用大锥度流线型曲面设计，曲面过渡全程保持G2连续，避免曲面出现折棱、凹凸不平的问题，保证喷涂蒙皮质感涂层后，视觉上能还原金属蒙皮的顺滑光影效果，不会出现穿帮问题。螺旋桨部分采用八叶等距布局，每片桨叶的翼型截面做了简化处理，没有复刻真实航空螺旋桨的复杂翼型扭转角，而是采用等厚度渐变的长条翼型，一方面降低道具制作时的CNC加工或者3D打印难度，另一方面八叶布局相比常见的两叶、四叶螺旋桨视觉辨识度更高，拍摄特写时能呈现更饱满的动力段视觉效果，适配近距离镜头的拍摄需求。桨毂位置做了球形过渡设计，将所有桨叶的根部连接结构完全包裹，避免露出拼接缝隙，保证外观完整性。下部的红色块状结构是整套机头道具的主安装承力座，设计时预留了与道具机身段连接的安装孔位，安装边界做了平面铣平处理，保证和机身段对接时贴合面间隙小于0.2mm，不需要额外打腻子填补缝隙就能完成拼装，大幅降低现场置景的工作量。设计过程中优先考虑了道具的拆装便捷性，螺旋桨与桨毂、整流罩与安装座之间均采用快拆式连接结构，拆分后单个部件的最大外廓尺寸控制在1.2米以内，能够适配普通厢式货车的运输空间，转场时不需要定制大型物流包装，降低跨场地拍摄的运输成本。考虑到影视拍摄现场可能存在的磕碰、吊装受力问题，所有构件的壁厚均做了等强度优化，在非外观面设置了隐蔽的加强筋结构，在保证整体重量控制在单人可搬运范围内的前提下，能够承受拍摄过程中常规的碰撞、人员倚靠载荷，不会出现部件碎裂变形的问题。针对展陈场景的长期使用需求，结构设计时预留了内部走线空间，可在整流罩内部加装LED发光组件、小型低速电机，实现螺旋桨低速转动、机头航行灯点亮的动态效果，提升展陈时的互动感。整套结构的安装对接基准统一以桨毂中心轴线为定位基准，安装座的对接面与轴线的垂直度公差控制在0.1mm/m，拼装后不会出现螺旋桨偏心、整流罩歪斜的问题，保证各个角度拍摄时的外观比例协调，不需要后期额外修正透视偏差。在曲面建模阶段，特意对所有外露棱边做了R0.5的圆角处理，避免道具搬运、安装过程中尖锐边角划伤工作人员，符合影视置景的安全操作规范。不同于真实飞行器机头需要集成发动机、油路、航电设备的复杂内部结构，该道具结构内部做了空腔化设计，在保证结构刚度的前提下尽可能降低整体重量，吊装到布景架上时不需要额外加固支撑结构，降低置景的结构承重要求。螺旋桨的桨叶角度做了统一的视觉倾角设置，静态摆放时就能呈现出动态旋转的视觉张力，即使静态拍摄也能传递出动力段的力量感，不需要依靠后期特效添加旋转模糊效果。
