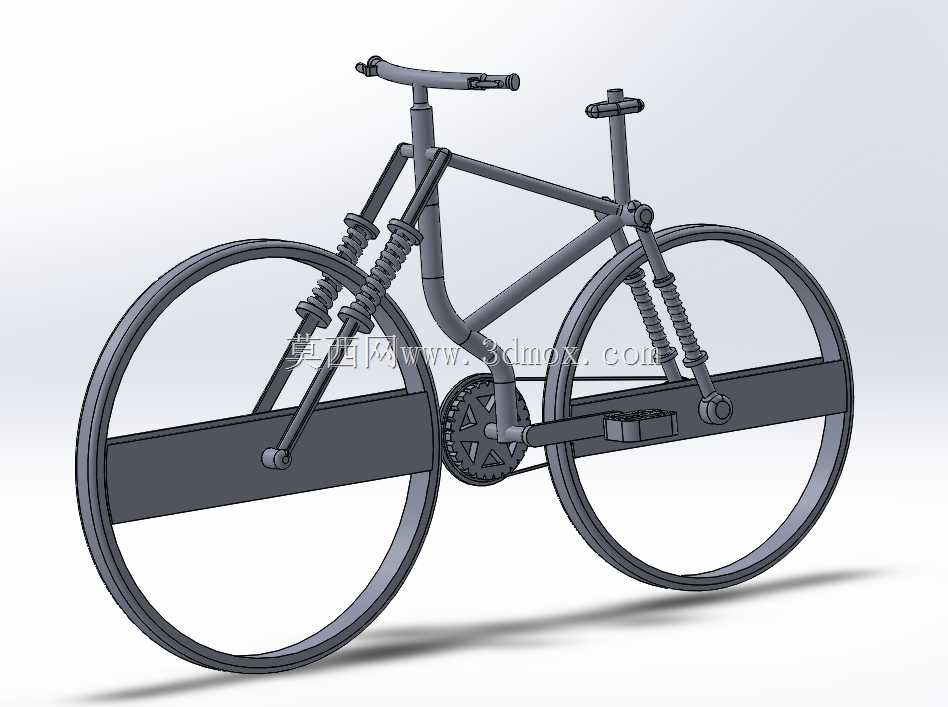

无辐条避震结构BMX概念自行车设计

这款概念BMX车型的设计出发点，是针对极限运动场景下传统轮组辐条易受冲击变形、常规避震结构冗余增加整车重量的痛点展开的结构优化尝试，整体结构围绕轻量化与抗冲击性能的平衡做了多轮迭代调整。从实际使用场景来看，该结构可适配街式特技骑行、城市短途通勤两类核心需求，特技动作落地时的冲击载荷可通过前后轮组连接位置的弹性阻尼结构分散传导，避免传统辐条轮受侧向冲击后出现辐条松动、轮组偏摆的常见故障。

轮组部分摒弃了传统钢丝辐条的张力支撑结构，采用整圈环形轮辋配合横向连接梁的承载方案，轮辋截面做了等强度变厚度设计，与地面接触的外胎安装区域保留标准BMX轮胎的安装槽位，兼容市售20寸BMX外胎与内胎组件，轮辋内侧预留了碟刹安装座的拓展位，可根据使用需求加装碟刹制动组件，无需额外对轮组结构做二次加工。前后轮的横向连接梁并非实心结构，内部做了网格状加强筋布局，在保证纵向承载能力的前提下，将轮组整体重量控制在与同规格传统辐条轮相当的水平，连接梁与前叉、后叉的连接位置采用了同轴转动副设计，轮组转动时连接梁保持相对静止，不会随轮辋同步转动，避免了骑行过程中连接梁与脚踏、链条组件发生运动干涉。

避震结构分别布置在前叉与后下叉位置，前叉采用双弹簧阻尼结构，弹簧刚度匹配BMX特技落地的冲击载荷区间，行程设置为80mm，既可以缓冲落地时的垂直冲击，也能抵消轮组受侧向力时的扭转应力；后避震结构集成在后轮连接梁与车架后三角的铰接位置，采用单弹簧配合阻尼杆的布局，行程设置为60mm，与前叉避震形成刚度匹配，避免前后避震动作不同步导致的骑行姿态失控。车架部分采用一体化斜梁设计，上管与下管的连接位置做了圆弧过渡处理，减少应力集中区域，车架管材采用变径薄壁结构，五通位置保留标准BMX的中轴安装尺寸，兼容市售的方孔、花键中轴组件，牙盘、链条、飞轮的传动布局与传统BMX车型完全一致，降低了后续维护的配件适配成本。

安装边界方面，整车轴距设置为980mm，车把宽度720mm，座垫可调节高度范围为700mm至900mm，可适配身高160cm至185cm的骑行者，整车最大承载载荷设定为120kg，可满足特技动作落地时的瞬时冲击载荷要求。转向结构采用标准的碗组连接设计，前叉立管直径匹配常规BMX车架的头管尺寸，车把把立可兼容市售的BMX把立组件，用户可根据自身使用习惯更换车把、把套等操控部件。需要注意的是，由于轮组采用无辐条结构，轮辋的形位公差控制要求高于传统轮组，加工过程中需要保证轮辋的圆度跳动量不超过0.2mm，否则会出现骑行过程中轮组蹭刹、转动阻力过大的问题；连接梁与轮辋的连接位置需要做疲劳强度校核，在1000次120kg载荷的冲击测试下，连接位置不能出现裂纹、塑性变形等失效情况。

从结构设计的角度来看，这款概念车型并没有完全脱离传统BMX的成熟架构，而是针对轮组与避震这两个核心易损部件做了创新性的结构调整，既保留了传统BMX车型操控灵活、配件通用性强的优势，又解决了传统结构在极限使用场景下的固有缺陷，后续可通过优化连接梁的截面形状、调整避震弹簧的刚度曲线，进一步提升整车的骑行质感与结构可靠性，也可将无辐条轮组的结构方案拓展应用到城市通勤自行车、电动助力自行车等其他两轮代步车型上，拓展该结构的适用范围。
