自行车用可转换式置物座椅篮结构设计

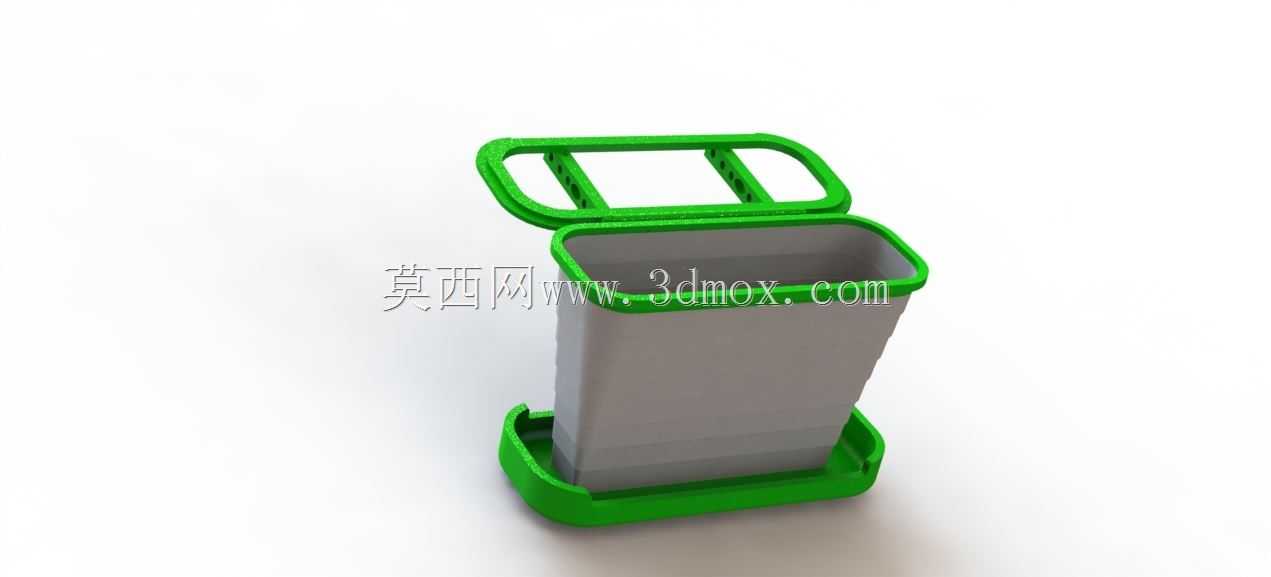

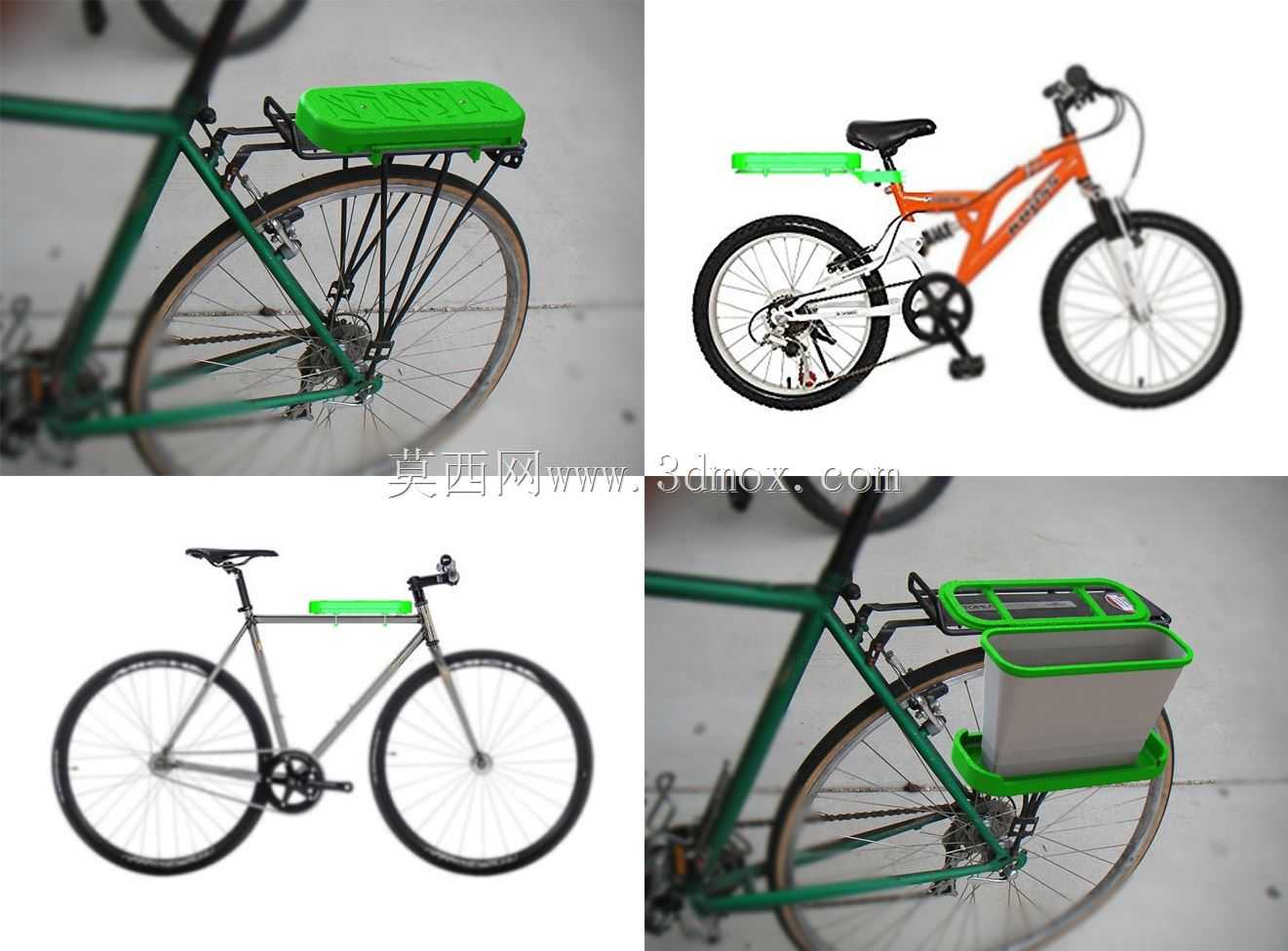

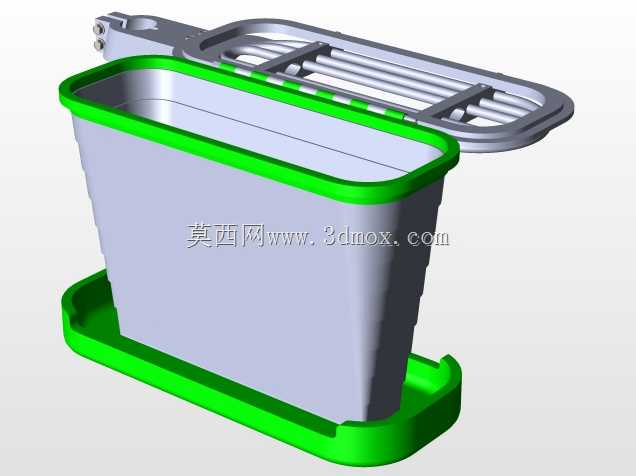

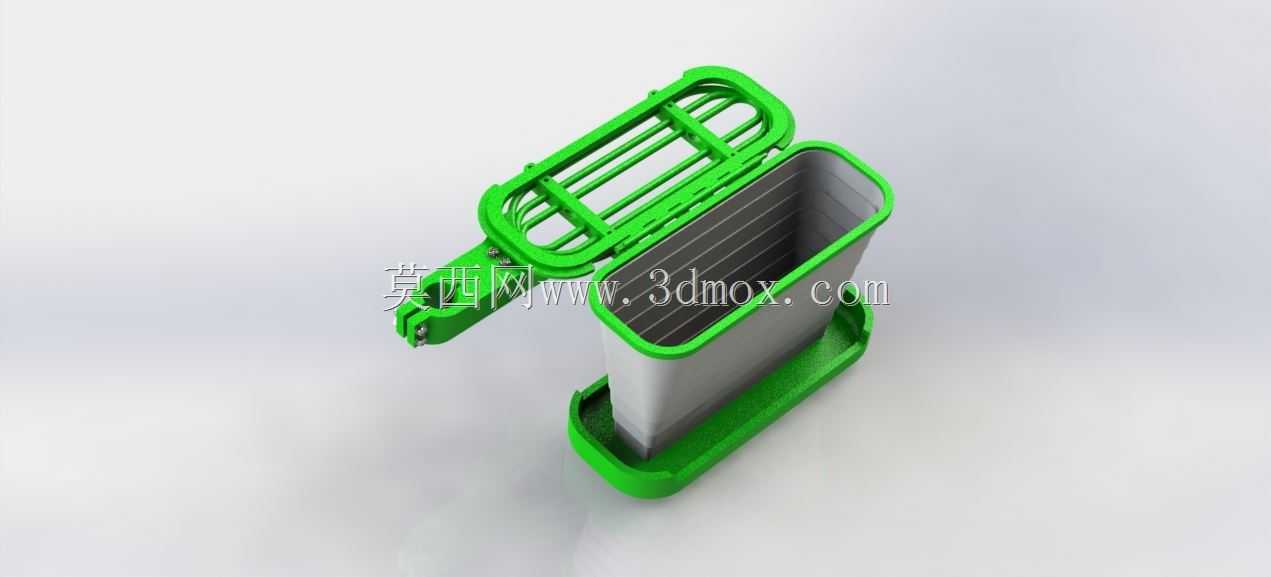

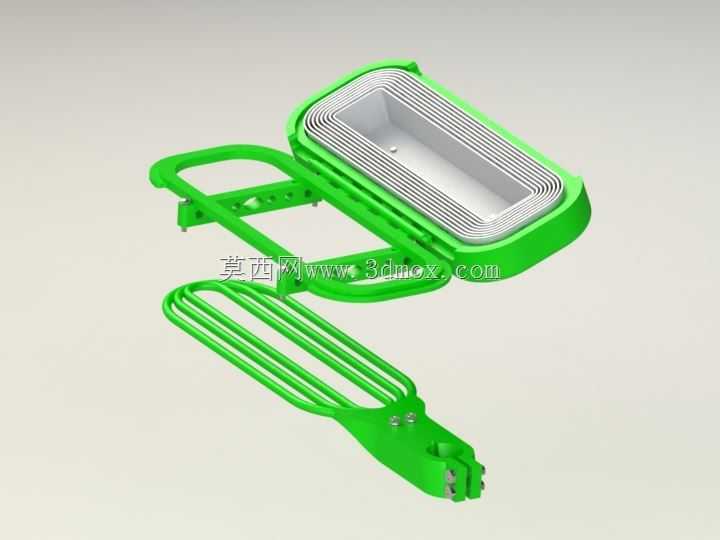

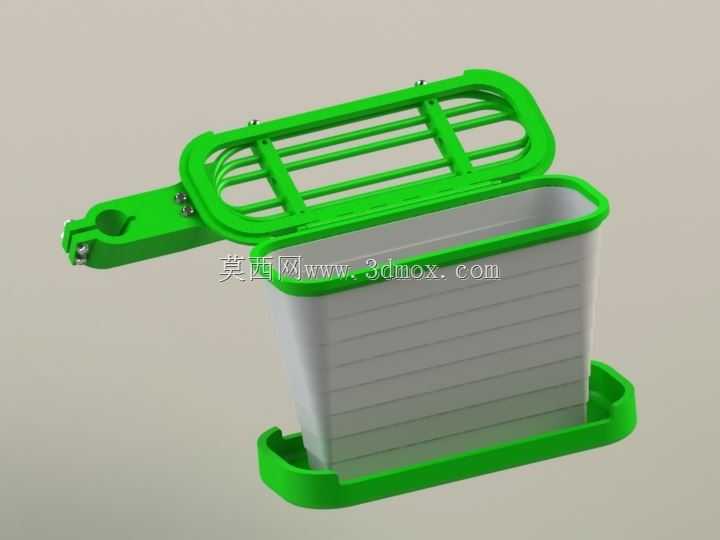

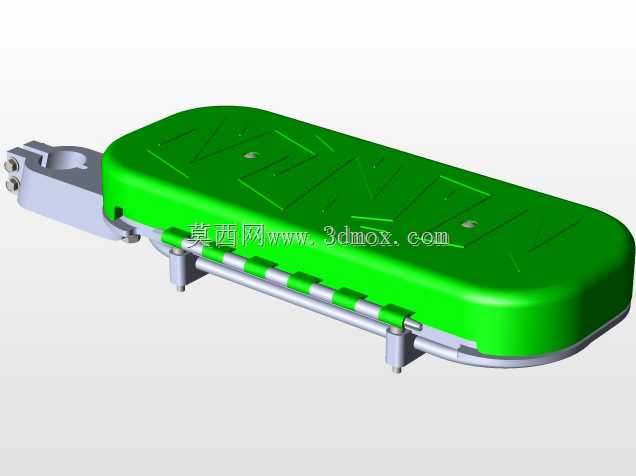

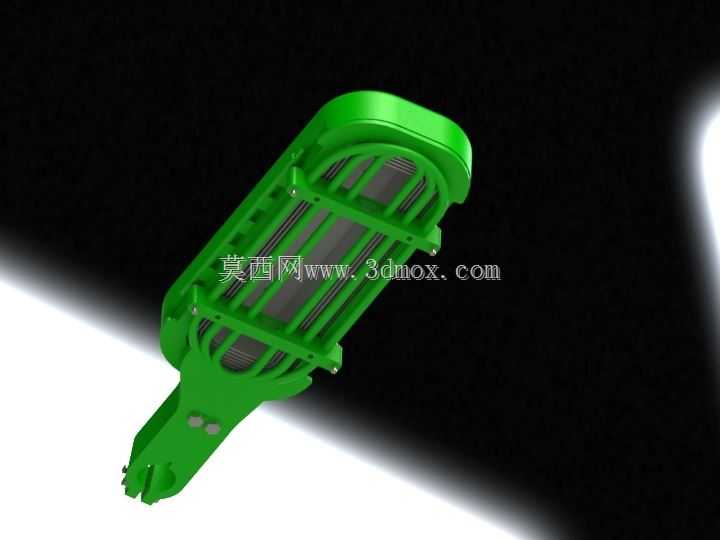

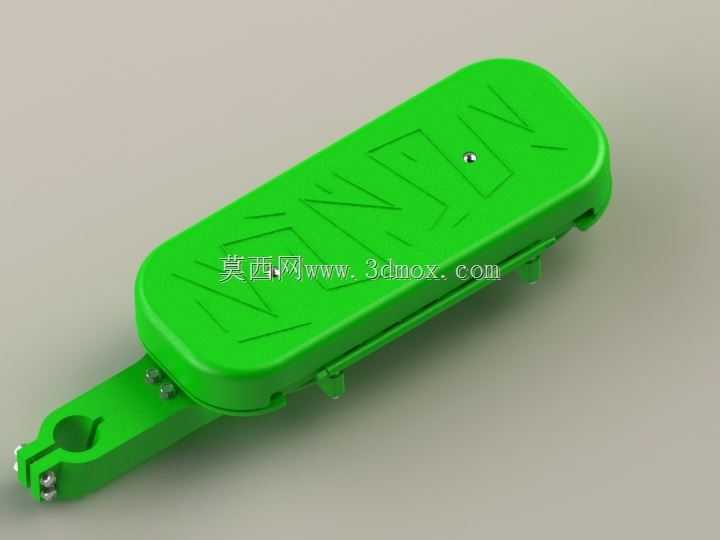

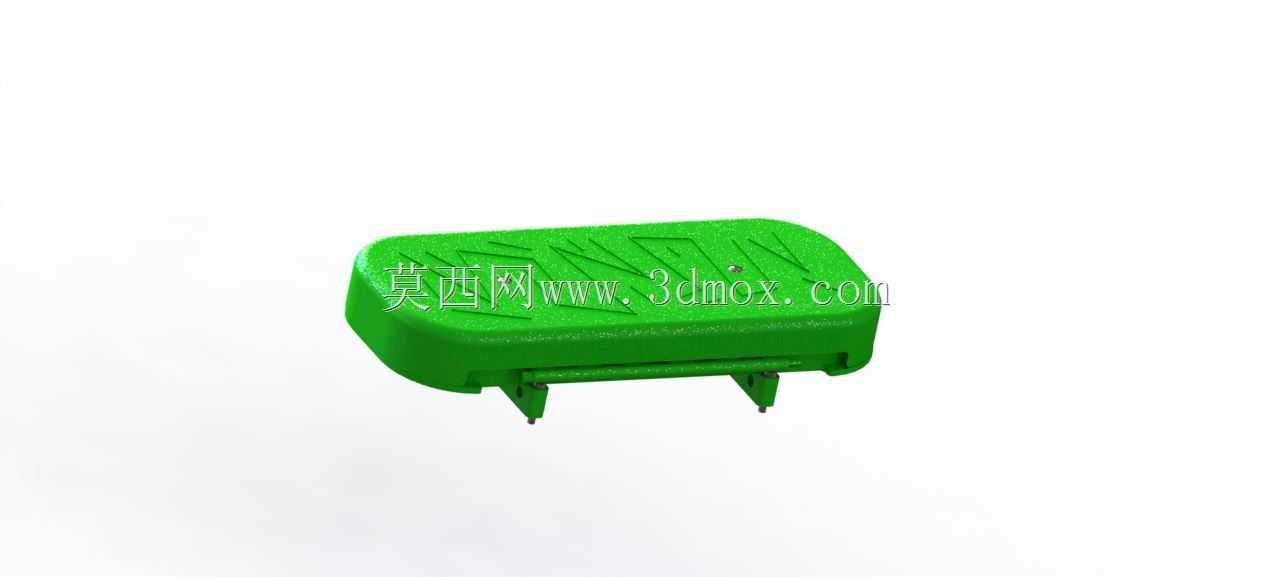

这款可转换结构的置物座椅篮，主要适配城市通勤类自行车的车把前端安装位，日常骑行场景中可在两种使用状态间快速切换，满足单人通勤载物与临时搭载幼童的双重需求，解决传统自行车配件功能单一、拆装繁琐的实际使用痛点。从结构设计逻辑来看，整体采用分体式组合架构，主体篮身采用带横向加强筋的薄壁腔体结构，侧壁的等距横向凸起筋条并非装饰性设计，一方面可以提升薄壁塑料件的整体抗形变能力，在装载重物时避免篮身侧壁向外鼓胀变形，另一方面筋条形成的凹凸结构可以在作为座椅使用时增加接触面摩擦力，避免乘坐时出现打滑移位的问题。篮身底部设置独立的承托底托，底托边缘做向上翻边的包边结构，与篮身底部的卡槽配合实现限位，既可以分散篮身装载时的底部应力，避免长期承重导致底部开裂，也能在作为座椅使用时承托乘坐者的腿部重量，提升乘坐时的支撑稳定性。上部的翻转盖体通过两侧的铰接转轴与篮身上沿连接，转轴位置设置阻尼定位结构，翻转至水平状态时可自动卡入定位槽形成平整的座椅坐面，翻转至竖直开启状态时则完全敞开篮口，方便取放篮内装载的物品；盖体本身采用框架式镂空结构，在保证结构强度的前提下尽可能降低整体重量，同时镂空结构可以减少骑行过程中的风阻，也能避免雨天积水增加构件重量。前端的安装连接臂采用一体化延伸结构，臂端设置与自行车车把立管匹配的抱紧式安装座，安装座上预留标准紧固件的安装孔位，可适配多数常规管径的城市自行车车把立管，安装后整体重心靠近车把转向轴心位置，不会过度增加转向时的力矩负担，避免影响骑行转向的操控灵活性。作为置物篮使用时，盖体向上翻起锁定，内部腔体可容纳通勤用的背包、购物袋、雨具等日常物品，篮身侧壁的加强筋结构可保证装载5kg以内物品时无明显形变，底托的包边结构可避免物品从底部缝隙滑落；作为临时座椅使用时，盖体向下翻平锁定，此时盖体框架配合篮身上沿形成平整坐面，底托的翻边结构刚好承托乘坐者的大腿部位，前端连接臂的结构强度可满足25kg以内幼童的临时乘坐需求，整体结构无尖锐外露棱角，所有边角均做R3以上的圆角过渡处理，避免使用过程中出现磕碰划伤的风险。整个构件的壁厚设计遵循注塑成型的工艺要求，主体壁厚控制在2.5-3mm区间，筋条厚度为主体壁厚的0.6倍，避免成型过程中出现缩痕、翘曲等工艺缺陷，铰接位置的转轴采用与主体同材质的一体化转轴设计，减少额外金属配件的使用，降低装配复杂度与后期维护成本，同时塑料材质本身具备一定的自润滑特性，长期翻转使用也不会出现转轴卡滞的问题。安装边界方面，整体安装后从车把安装位向前延伸的长度不超过280mm，篮身最大宽度控制在220mm以内，不会超出车把的整体宽度范围，避免骑行过程中剐蹭周边障碍物，整体高度不超过200mm，不会遮挡骑行者的前方视线，也不会与车把上的刹车、变速操控部件产生运动干涉，转向过程中篮身随动范围与前轮转向角度完全匹配，不会出现蹭碰前轮挡泥板或者辐条的问题。在实际使用场景中，这种双状态转换的结构无需额外工具即可完成功能切换，日常通勤购物时作为置物篮使用，接送孩童短途出行时可快速转换为临时座椅，相比传统固定功能的车篮或者加装座椅，不需要反复拆装配件，也不需要额外携带替换部件，非常适合城市短途通勤的高频多场景使用需求，结构上没有复杂的锁止机构，所有定位结构均采用弹性卡舌设计，操作时仅需按压卡舌即可完成状态切换，操作力度控制在15-20N区间，成年人单手握持即可完成操作，不需要额外施加过大的力度。
