滑轮组式高度可调工作台升降机构

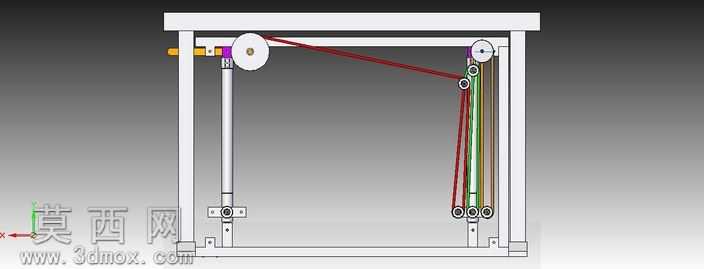

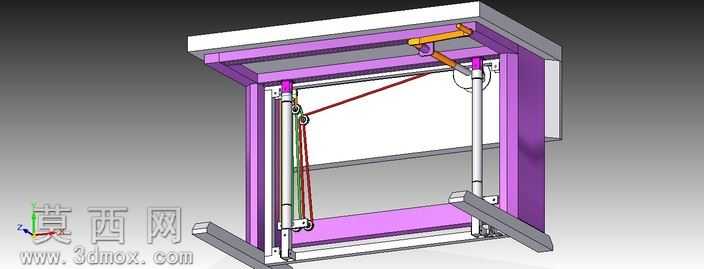

本作品为滑轮组传动的高度调整工作台升降机构三维模型，建模过程中严格遵循机械设计的传动逻辑，先完成整体框架的基准搭建，确定左右两侧竖直支撑立柱的平行度公差，再依次完成顶部横梁、横向传动轴、定滑轮安装座、动滑轮组、升降载台连接座的特征建模，所有零件的装配约束完全匹配实际机械装配的配合关系，保证机构运动仿真时无干涉、无错位。模型渲染阶段采用哑光金属材质模拟支撑框架的钢材质感，给绳索部件添加高韧性纤维材质的纹理与半哑光反光效果，滑轮部件做了金属轮面加耐磨衬套的材质区分，整体渲染光影柔和，清晰展现每一处传动部件的连接关系。结构设计上采用多组滑轮阵列排布的绳索传动方案，通过绳索在定滑轮与动滑轮之间的往复绕接，实现小输入力带动工作台完成大行程升降的效果，建模时特意简化了非核心的冗余滑轮阵列，保留两组核心滑轮模组来完整呈现传动原理，既降低了模型的冗余面数，又能清晰展示升降调节的核心逻辑。设计思路围绕低成本高度调节需求展开，选用滑轮与绳索作为核心传动件，这类零部件采购成本低、维护更换便捷，整体框架采用标准型材拼接的结构形式，无需复杂的定制加工即可完成实体制作，可适配不同版本的工作台台面安装需求，能够满足不同作业场景下对工作台高度的差异化使用要求，模型完整还原了绳索绕线路径、滑轮安装位置、升降导向结构的细节，可直接用于机械原理演示、非标工作台设计参考等场景。
