链轮齿轮齿条式高度调整工作台

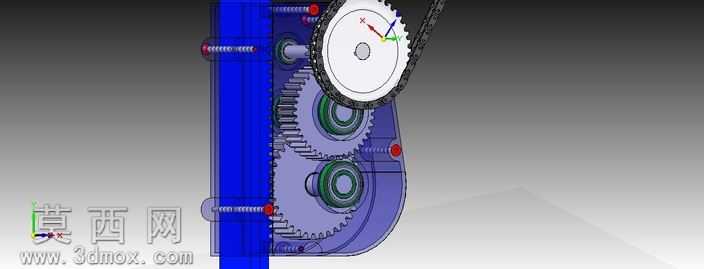

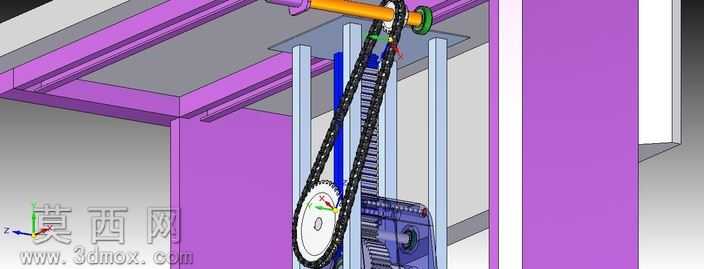

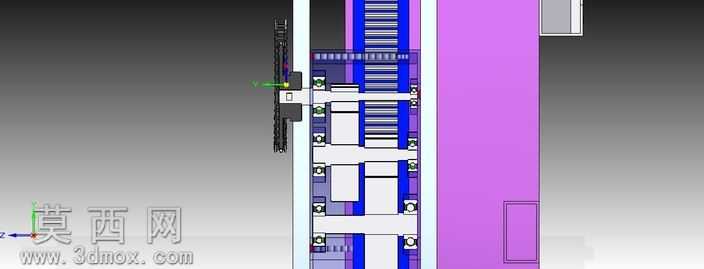

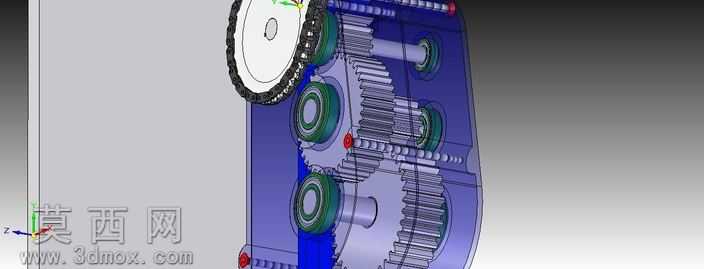

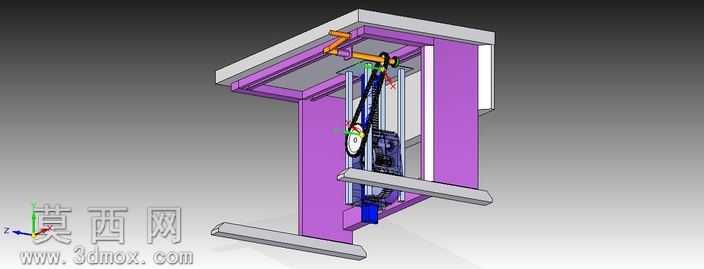

本款高度调整工作台采用链轮、齿轮与齿条组合的传动方案完成升降动作，整体三维建模过程严格遵循机械设计规范，先完成核心传动部件的参数化建模：依据传动比要求，先确定螺距3/8的链轮参数，搭配总比8的齿轮副完成减速传动设计，再匹配对应模数的齿条构件，保证动力传递的精准性。建模阶段对每一个零件都做了精细化处理，链条的链节、链轮的齿形、齿轮的啮合齿面、齿条的导向结构都按照实际加工尺寸绘制，还原真实零件的装配公差要求，避免出现干涉问题。渲染阶段对不同部件赋予了贴合实际的材质属性：机架结构采用哑光紫色工业喷塑材质，金属传动件赋予金属钢材质并添加轻微的表面粗糙度质感，传动链条做了发黑处理的金属质感，导向立柱采用光亮镀铬金属材质，不同材质的区分让整体模型的结构层次清晰可见，能够直观分辨各个部件的功能分区。结构设计上，动力输入端通过曲柄输入扭矩，经过链轮链条的一级传动，再通过齿轮副将动力传递到与齿条啮合的输出齿轮，带动齿条完成竖直方向的线性运动，最终实现工作台面的高度调整，整体总传动比达到20.57，在输入转速53.42RPM的情况下，可实现平稳的升降动作，设计额定提升载荷可达500公斤，高度调整范围覆盖650毫米到1050毫米，能够适配不同作业场景的高度需求。设计过程中重点考虑了传动的平稳性，通过合理的传动比分配降低输入扭矩需求，仅需13.40N·m的输入扭矩即可完成额定载荷的提升，同时导向结构采用双立柱导向设计，避免升降过程中出现偏载卡顿的问题，整体结构紧凑，传动效率高，可作为工业作业台、物料承载台的升降机构参考，模型完整还原了整套传动机构的装配关系，可直接用于结构验证、方案演示以及后续的工程出图参考。
