直线导轨式倒立摆控制实验装置结构

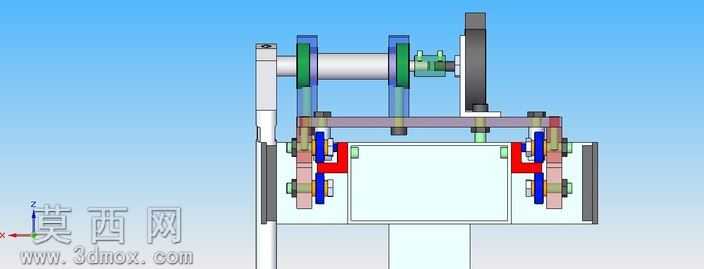

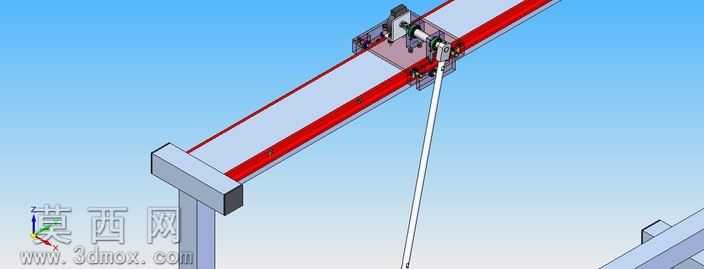

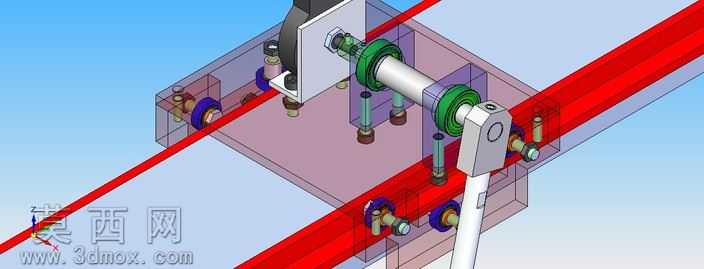

本作品为直线导轨式倒立摆控制实验装置的三维建模成果，建模过程中严格遵循机械设计的装配逻辑与尺寸规范，首先完成核心承载构件的搭建：采用工业标准直线导轨作为摆杆的运动承载基础，导轨截面采用标准矩形滑轨构型，建模时精准还原了导轨的安装基准面、滑块配合槽道的细节尺寸，保证后续滑块组件的装配约束完全符合实际机械配合公差。滑块组件作为摆杆的安装载体，建模时拆分了滑块基体、摆杆铰接座、传动连接块三个独立子零件，铰接座处预留了标准销轴的安装孔位，孔位同轴度公差在建模阶段通过同轴约束完成校验，确保摆杆可绕铰接点实现无卡滞的周向转动。摆杆部分采用轻质刚性杆构型，建模时通过拉伸特征完成杆体主体构建，下端设置与铰接座匹配的连接轴头，轴头与杆体的过渡处添加圆角特征消除应力集中隐患，同时在摆杆的质心位置预留了可拓展的配重块安装位，方便后续根据控制算法调试需求调整摆杆的转动惯量参数。传动部分建模还原了同步带传动结构，主动带轮与驱动单元的输出轴通过键连接约束，同步带与带轮的啮合齿形完全匹配标准同步带参数，带体张紧调节座的建模添加了腰型调节孔特征，可模拟实际装配中的张紧度调整操作。驱动安装座建模时设置了与导轨端部的定位止口，保证驱动单元输出轴与导轨长度方向的垂直度符合安装要求。渲染阶段采用哑光工业灰作为导轨、安装座等金属结构件的基础材质，摆杆采用亮白色哑光材质突出运动构件的视觉辨识度，铰接销轴、传动带轮等标准件采用金属镀铬材质，背景采用淡蓝色纯色背景突出装置主体结构，所有零件的装配约束均按照实际机械装配流程添加，可实现滑块沿导轨的直线运动、摆杆绕铰接点的摆动两个核心运动自由度的仿真模拟，完整还原了倒立摆装置的机械结构逻辑，可用于控制算法验证、机械原理教学等场景的结构展示。
