工作台高度调节齿轮箱带轮传动结构

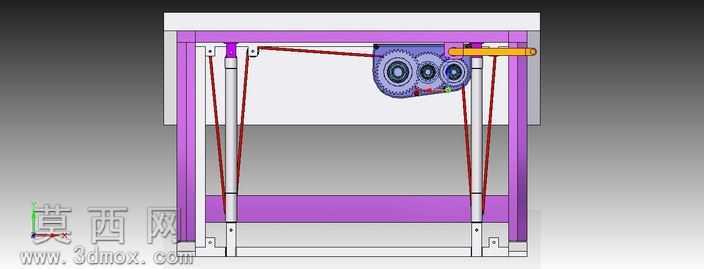

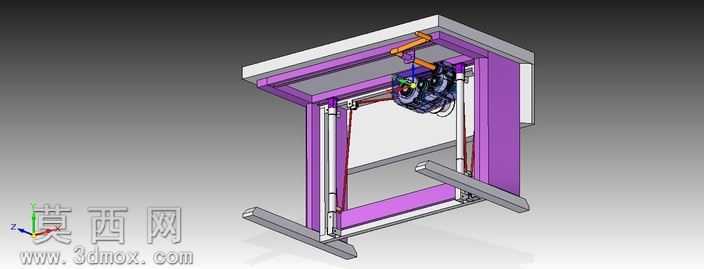

本作品为工作台高度调整机制的齿轮箱与带轮组合传动结构，采用三维参数化建模方式完成整体装配设计，建模过程中严格遵循机械传动设计规范，对每一个零件的尺寸公差、装配间隙进行了精准设定，确保各部件运动过程中无干涉、传动顺畅。模型整体采用分层渲染方案，支撑框架部分赋予紫色哑光金属材质，模拟工业铝型材喷塑后的表面质感，齿轮传动组件赋予银灰色金属材质并添加细微的切削纹理，还原钢制齿轮的真实加工表面特征，传动带部分赋予黑色橡胶材质，添加适当的粗糙度与弹性形变细节，提升模型的真实感。结构设计上，整套机构采用齿轮减速与带轮传动组合的方案，设定变速比率为20.57，通过三级齿轮啮合实现大扭矩输出，搭配同步带轮组完成动力的长距离传递，可将输入轴的低转速高扭矩动力转换为升降丝杆的直线运动动力，能够实现500公斤到250公斤负载范围内的平稳升降，同时保证线速度稳定在15mm/s，当曲柄转速达到116rpm时即可满足额定升降速度要求。设计过程中重点优化了齿轮箱的内部布局，将三个啮合齿轮紧凑布置在箱体内，减少整体机构的占用空间，同时在支撑立柱内布置导向结构，配合丝杆传动保证工作台升降过程的垂直度，避免出现偏载卡顿的问题；带轮传动部分设置了张紧调节结构，可在长期使用出现传动带松弛时快速调整张紧力，降低后期维护难度。整套模型完整还原了机构的装配关系，所有运动部件均保留了正确的运动自由度，可直接用于运动仿真验证，验证升降过程的速度稳定性、负载能力以及各部件的受力情况，为后续的实物加工生产提供可靠的三维数据支撑，也可作为同类升降工作台传动结构设计的参考方案，帮助设计人员快速理解齿轮带轮组合传动在升降机构中的应用逻辑，缩短同类产品的开发周期。
