传统养蜂用喷烟器具结构设计

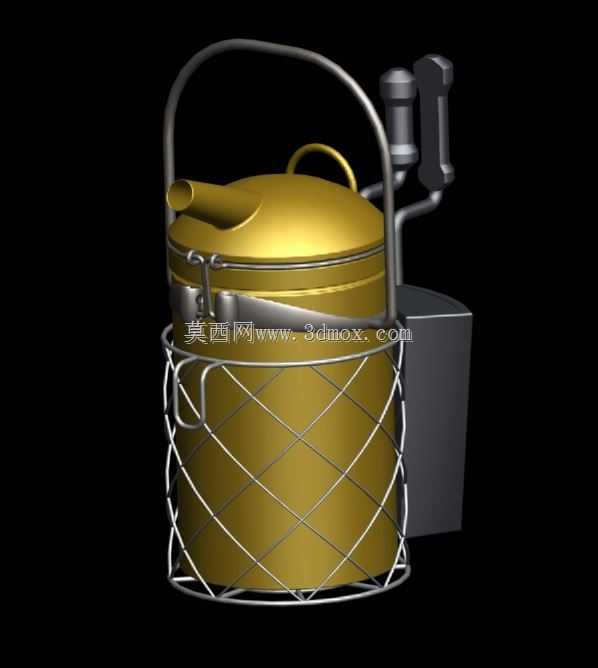

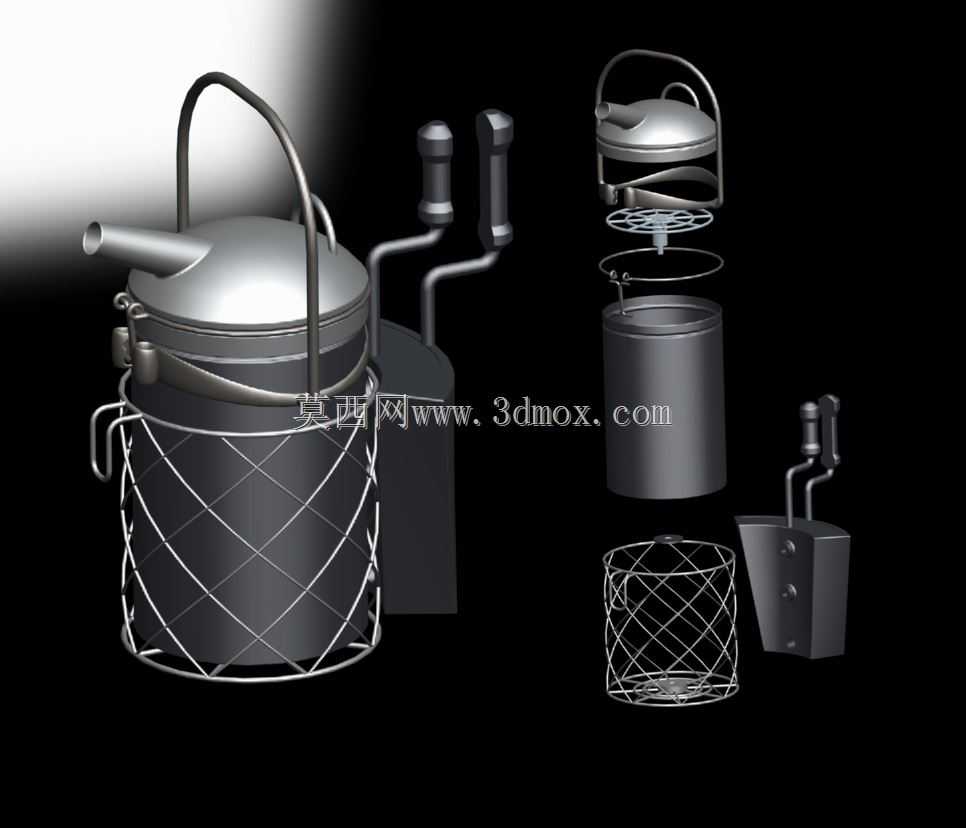

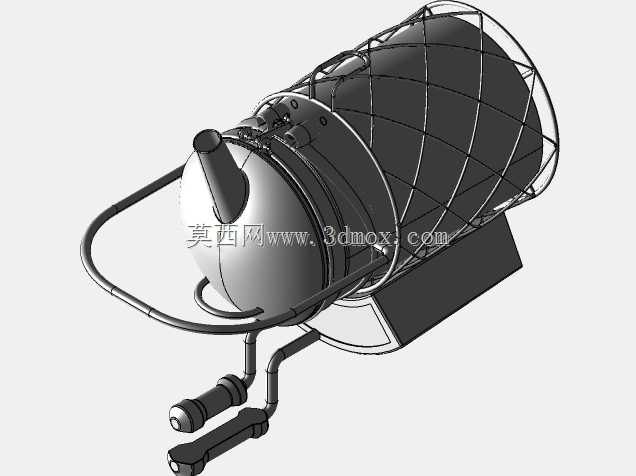

这款喷烟器具是面向养蜂生产场景开发的专用作业工具，核心作用是在蜂群检查、取蜜、分蜂等操作过程中，通过输出可控的烟雾压制蜜蜂的攻击本能，让蜂群短暂进入安静状态，避免操作人员被蛰，同时减少蜂群的躁动应激，保障养蜂作业顺畅开展。从结构设计来看，整套器具采用分体式模块化布局，核心分为燃料燃烧室、鼓风供气组件、导流喷管、防护提握结构、隔热防护网几个独立单元，各部件之间采用可拆卸式连接，方便日常使用后的燃料残渣清理、易损件更换以及长期存放。燃烧室作为核心功能腔体，采用直筒式金属罐体结构，侧壁预留均匀的通风孔隙，既可以保证燃料闷烧过程的氧气供给，又能避免明火外泄引燃周边可燃物，罐体顶部设置带密封卡扣的端盖，端盖一侧集成锥形导流喷管，烟雾在腔体内聚集后通过收窄的喷管定向输出，操作人员可以通过调整握持角度精准控制烟雾的喷射方向，对准蜂箱巢门或者框梁间隙送烟，避免烟雾过量扩散惊扰整个蜂场的蜂群。鼓风组件采用独立侧置的手动曲柄鼓风结构，和燃烧室之间通过金属导气管连通，摇臂采用符合人体工学的双握柄设计，操作人员单手握持握柄转动曲柄时，鼓风结构可以向燃烧室内持续送入低压气流，通过调整摇转的转速就能灵活控制送风量，进而调节烟雾的输出浓度与喷射距离，不需要额外配置电源或者外接气源，完全适配野外无供电的放蜂场景，不管是定地蜂场还是转地放蜂的流动作业点都能直接使用。外层的菱形金属防护网采用镂空编织结构，套设在燃烧室的中下部，一方面可以形成物理隔热屏障，避免操作人员在移动器具时直接接触高温的燃烧室壁造成烫伤，另一方面镂空结构不会阻碍燃烧室的对外散热，避免腔体内部温度过高导致燃料过快燃尽，也能防止高温罐体直接接触蜂箱木质构件引发火灾风险。顶部的弧形提手采用弯折金属杆成型，提手和燃烧室的连接点设置在罐体上部的重心位置，提握时器具整体保持平稳，不会出现喷管朝下漏灰或者燃料倾洒的问题，提手表面做了圆滑过渡处理，长时间握持移动也不会出现硌手的问题。从安装边界与尺寸适配角度来看，整套器具的整体外径控制在常规单人手持操作的合理范围内，燃烧室的容量可以满足单次装填燃料后持续喷烟20分钟以上的作业需求，不需要频繁开盖添加燃料，适配单蜂场单日数十群蜂的常规检查作业节奏。各部件的连接配合间隙经过合理设计，鼓风组件的气流不会在连接位置出现泄漏，保证鼓入的气流全部进入燃烧室参与助燃，喷管的出口直径经过反复验证，既不会因为过粗导致烟雾扩散范围过大，也不会因为过细导致烟雾输出阻力过大，输出的烟雾流速适中，不会直接吹伤蜂子或者冲散巢脾上的蜜蜂。在细节设计上，燃烧室底部设置可拆卸的承灰结构，燃烧产生的灰烬会自然沉降到底部的承灰槽内，作业完成后可以直接拆下承灰槽倾倒残渣，清理过程不需要触碰高温的燃烧室主体；鼓风结构的传动部件做了防尘处理，长期在蜂场多粉尘、多蜂胶残留的环境下使用也不会出现卡滞问题，转动阻力始终保持均匀，操作人员不需要施加过大的力就能完成鼓风操作。整套器具的所有金属部件都做了防锈处理，能够适应蜂场经常接触水汽、蜂蜜、蜂蜡的使用环境，不会因为短期受潮就出现锈蚀掉渣的问题，避免杂质掉落进蜂箱污染蜂产品。
