2.54mm间距直插式黑色轻触按键结构

做消费类电子、工控小控制板的结构工程师，对这类轻触按键肯定不陌生，这次做的这款2.54mm栅格间距的黑色直插按钮，是日常板卡设计里出镜率极高的基础交互元件。先从实际安装场景说，这款按键的引脚间距严格适配标准2.54mm网格的PCB焊盘，不管是手工打样的洞洞板，还是批量生产的FR-4印制板，都能直接对位插装，不需要额外调整焊盘位置，波峰焊或者手工焊接都能适配，引脚伸出长度刚好控制在穿过1.6mm标准板厚后预留1-1.5mm的焊锡浸润长度，既不会因为引脚过长剪脚时碰伤周边贴片元件，也不会因为引脚过短导致焊盘吃锡不足出现虚焊。

从功能特性上看，这款按键属于常开式轻触结构，未按压状态下触点保持断开，按压行程控制在0.3-0.5mm区间，按压力度维持在160±20gf，既不会因为力度太轻导致运输或者装配过程中误触发，也不会因为力度过重让终端用户操作时手感生涩，触点采用镀银处理，接触电阻控制在50mΩ以下，能满足小信号回路的通断需求，日常用在单片机开发板的复位键、小型家电的功能切换键、工控模块的参数设置键都完全适配，额定负载下的机械寿命能达到10万次以上，足够覆盖绝大多数民用和普通工业场景的使用频次。

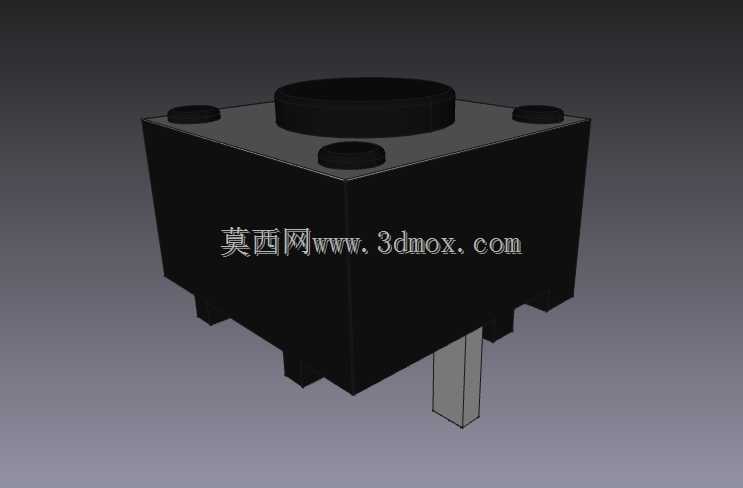

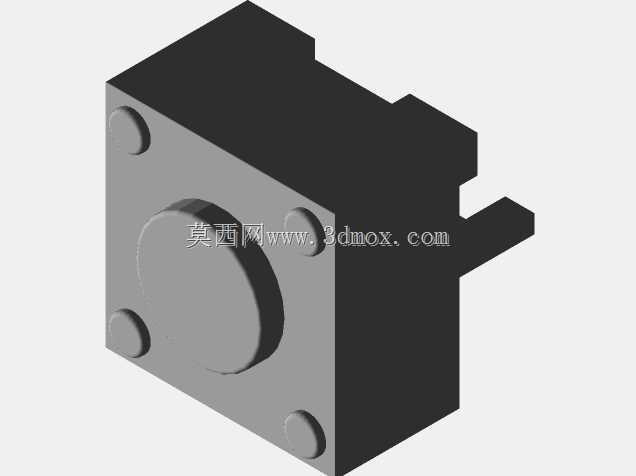

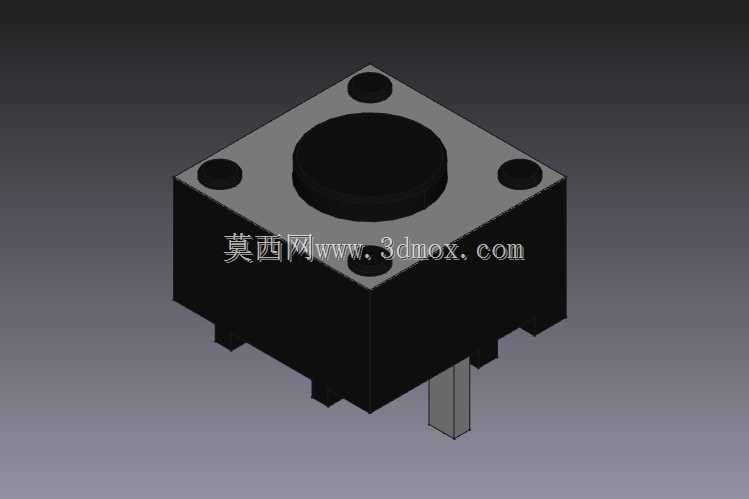

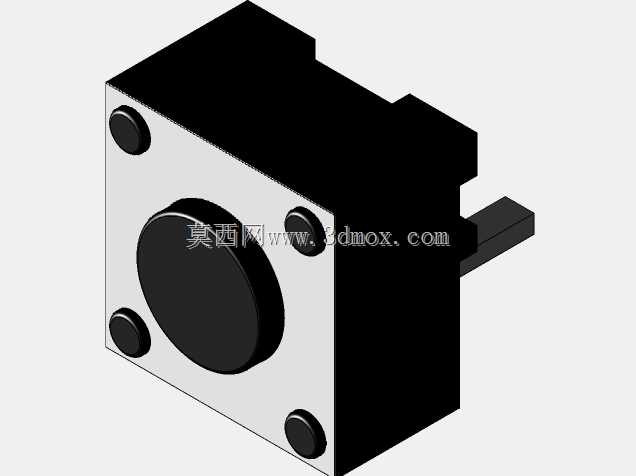

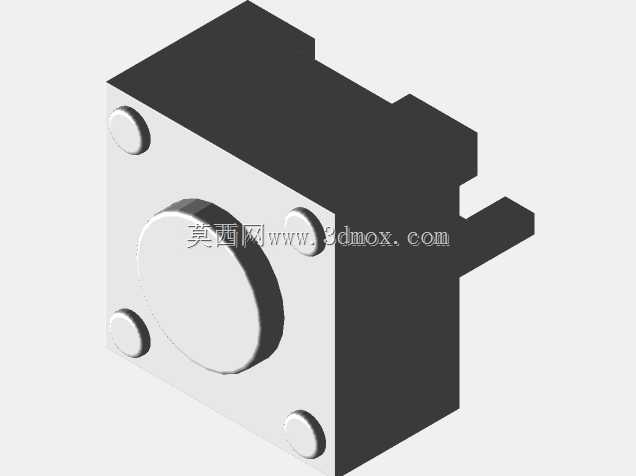

设计思路上，这款按键采用了方型基座加圆形按压帽的经典结构，基座四个角预留的定位凸点，刚好能卡在PCB上预留的定位孔里，过波峰焊的时候不会因为锡流冲刷出现偏移歪斜，基座外壳采用黑色耐高温PBT材质，过回流焊或者波峰焊的高温环境下不会出现形变、融化或者掉色问题，内部的弹片采用高弹性不锈钢材质，反复按压不会出现弹性疲劳导致的按键失效，顶部的圆形按压帽做了细微的磨砂纹理处理，手指接触的时候不会打滑，按压反馈清晰，按下和松开的段落感明确，用户能直观感知到按键是否触发成功。

再说到安装边界，这款按键的基座外形是6mm×6mm的正方形，本体高度包含引脚在内控制在5mm左右，在板卡上布局的时候，只需要预留7mm×7mm的平面安装空间，周边3mm范围内不要布置高度超过4mm的元件，就能保证按压操作的时候不会碰到周边器件，顶部按压帽高出基座表面1.2mm，不管是直接裸露在设备外壳外面做操作键，还是配合设备外壳的硅胶按键帽做内置触发键，都能适配，外壳的按键开孔只要做5mm直径的圆孔，就能让按键帽顺利伸出，不会出现卡键的问题。

实际选型的时候要注意，这款按键是直插式封装，适合对板上空间高度要求不极端苛刻的场景，如果是超薄类的消费电子，可以选贴片款，但直插款的结构强度更高，抗外力冲击能力更强，在经常需要按压的场景下，引脚和PCB的结合力更可靠，不容易出现摔落之后按键脱落的问题。另外这款按键的黑色外壳也能很好适配绝大多数深色PCB或者深色设备外壳的配色，不会出现按键颜色和整机风格突兀的问题，日常做结构堆叠的时候，把按键布置在PCB边缘操作顺手的位置，不需要额外做固定结构，依靠焊盘焊接和定位孔的固定就足够牢固，不需要额外增加卡扣或者螺丝固定位，能有效节省板卡的布局空间，减少不必要的结构件成本。

很多新手工程师在布局这类按键的时候，容易忽略按键和外壳的配合间隙，要么留的间隙太大导致按键晃动感强，要么间隙太小导致外壳顶住按键出现常通的问题，用这款模型做结构干涉检查的时候，可以直接把按键模型导入装配体，模拟外壳装配后的位置，预留0.2-0.3mm的单边间隙，就能很好规避卡键、误触发的问题。另外这款按键的引脚是直插式排布，两个引脚在按键本体的同一侧，布线的时候可以直接走底层或者顶层的走线，不需要打过孔换层，能简化PCB布线的工作量，对于低成本的单面板设计也能完美适配，不需要额外增加PCB的工艺成本。
