M20电动裁剪机夹持基座结构设计

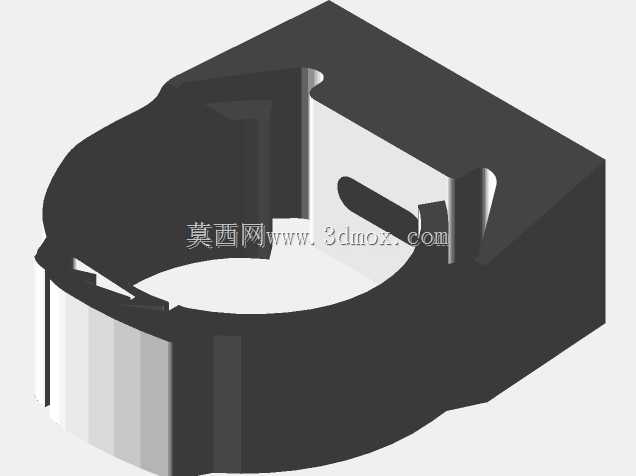

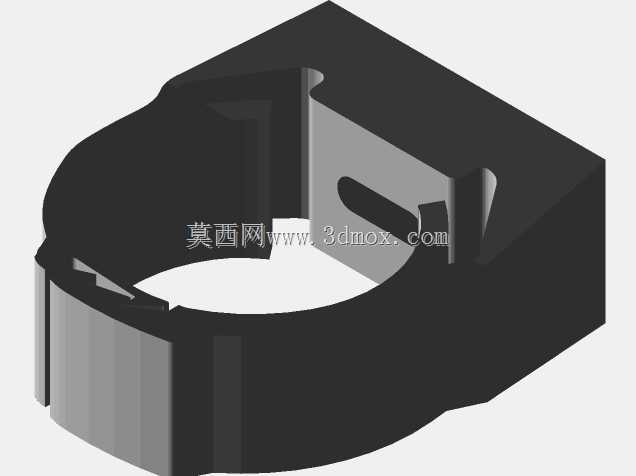

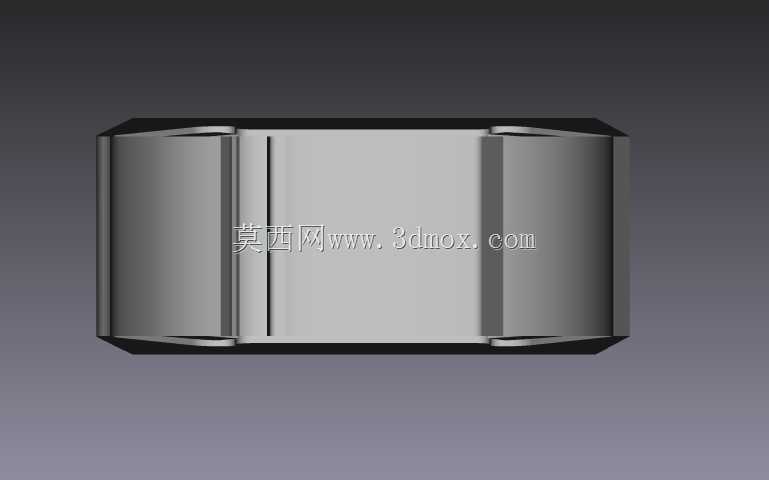

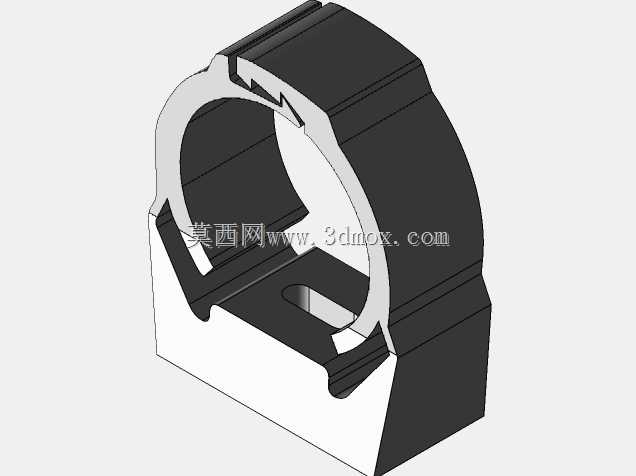

　　该构件为M20规格电动裁剪设备的核心夹持基座，主要应用于手持式电动剪的刀组装配与动力传导环节，在实际作业场景中承担固定环形剪切动刀、衔接机身握持段、传递操作按压力的多重作用，常见于建筑管线裁切、电子线束加工、薄型金属板材修边等现场作业工况，适配直径20mm以内的圆管、棒料、多股铜铝线束的定长剪切需求。从结构功能来看，上部半开放环形腔体为剪切动刀的安装位，腔体侧壁预留的卡扣槽与定位凸台，可直接卡装环形刀组的限位凸缘，无需额外紧固件即可限制刀组的轴向窜动，环形腔体内壁做了0.2mm的拔模斜度处理，既方便刀组装配时的滑入定位，也能在剪切受力时均匀分散刀组传递的径向载荷，避免局部应力集中导致的基座开裂。下部块状基座为机身握持段的衔接部分，

　　基座上预留的沉头孔用于穿装固定螺丝，将整个夹持基座与电动剪的机身壳体、内部传动推杆组件刚性连接，基座侧面的斜向开槽为传动摆杆的运动让位空间，可保证摆杆带动环形刀组做开合剪切动作时无运动干涉，开槽边缘做了R1.5的圆角过渡，避免长期往复运动中摆杆与基座棱边发生摩擦损耗。设计过程中优先考虑了手持作业的受力特性，环形腔体的中心轴线与下部基座的握持平面呈12度倾角，该角度经过多轮手板验证，可保证操作人员握持设备进行剪切作业时，手腕处于自然放松状态，降低长时间作业的疲劳感；基座外壁的棱角全部做了R2以上的圆角钝化处理，避免操作过程中锐角棱边划伤操作人员手部，同时也能提升注塑成型时的熔体流动性，减少成型缺陷。从安装边界尺寸来看，

　　上部环形腔体的内径为22mm，可适配最大外径20mm的剪切刀组，环形腔体的轴向宽度为18mm，可完全包覆刀组的限位段，保证剪切过程中刀组无径向晃动；下部基座的整体长宽尺寸为36mm*28mm，安装孔位的中心距为24mm，可直接适配现有同规格电动剪的机身壳体安装位，无需对原有机身结构做修改即可完成替换装配，基座底部与机身贴合的平面做了0.1mm的平面度公差要求，保证装配后基座与机身之间无间隙，避免长期使用后出现螺丝松动的问题。结构强度校核阶段，针对剪切作业时的最大受力工况做了模拟验证，当环形刀组承受最大1200N的剪切反力时，基座最大应力出现在环形腔体与下部基座的衔接位置，应力值为18MPa，远低于常用玻纤增强尼龙材料的屈服强度，可满足长期反复剪切作业的强度需求，同时基座整体壁厚控制在2.5mm-3mm之间，在保证结构强度的前提下尽可能控制构件重量，适配手持设备的轻量化设计需求。
